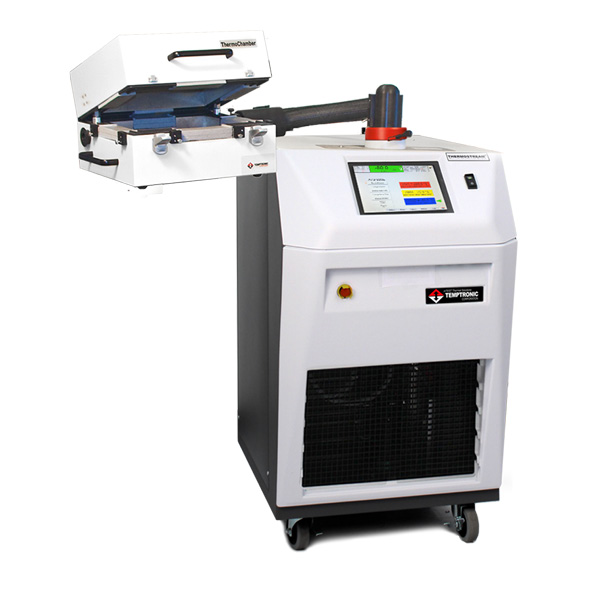

| | | | Conditionneur de température à air forcé de -75°C à +225°C - ThermoStream ATS-545-WT Water-cooled | Temptronic
La série de conditionneurs thermiques à air forcé ATS de la gamme Temptronic se compose de ThermoStream offrant un conditionnement thermique rapide et précis des composants, des pièces, des hybrides, des modules, des sous-ensembles ou encore des cartes de circuits imprimés. Il est capable d’atteindre des températures basses (-80°C) sans l'utilisation d'azote liquide (LN2) ou de dioxyde de carbone liquide (CO2).
Le refroidissement par eau est beaucoup plus efficace pour évacuer la chaleur, permettant d'atteindre des temps de montée et de descente en température bien plus rapides. La productivité est considérablement améliorée lors des tests thermiques rapides. Plus silencieux, il nécessite moins de ventilation forcée que les systèmes à air. Offrant également une meilleure stabilité thermique, particulièrement dans les environnements où l'air ambiant est chaud ou variable, le refroidissement par eau contribue à réduire l’encombrement du système global, car il évite l'installation de gros systèmes de ventilation externes souvent nécessaires pour maintenir un ThermoStream à air performant.
CARACTÉRISTIQUES :
- Plage de température : de -75°C à +225°C (50Hz)
- Transition : -55°C à +125°C, env. 10 secondes ; 125°C à –55°C, env. 10 secondes.
- Débit d'air du système : 4 à 18 scfm (1.9 à 8.5 l/s) en continu.
- Affichage de la température et résolution : +/- 0.1°C.
- Précision de la température : 1,0 °C (lorsque calibré par rapport à la norme NIST).
- Contrôle de température sur le spécimen.
- Stockage de programmes et de données.
- Ports du capteur spécimen via Thermocouples (T & K).
- Cloche thermique : 4,5 ou 5,5 pouces.
- Interfaces de communication : IEEE-488, RS232, driver Labview.
- Fonction sans givre : Purge d'air sec pour empêcher la condensation : 0,5 à 3 scfm (0,25 à 1,5 l/s).
- Mode chauffage unique : réduit la consommation d'énergie lorsque les températures froides ne sont pas utilisées.
- Niveau de bruit : < 65 dBA.
OPTIONS DU SYSTÈME :
- Rallonges flexibles (FlexExtender) disponible « sur-mesure ».
- Coffret thermique - ThermoChamber™ Clamshell – standard ou « sur-mesure ».
- Chambre thermique - ThermoChamber™ FrontLoad – standard ou « sur-mesure ».
- Chambre thermique blindé / Faradisée – DV TEST.
Exigences relatives aux installations :
- Réseau d’eau déminéralisée :
> 3,5 gpm (13,25 l/min).
> Température d'entrée de l'eau : 20 °C.
> Différence de pression de 1,38 à 2,07 bars (20 à 30 psis) à l'entrée et à la sortie de l'eau. L'eau de refroidissement doit être non corrosive.
- Alimentation électrique : 200 - 250 VCA (230 V nominal), 50/60 Hz, 20 A, monophasé.
AUTRES MODÈLES :
ThermoStream ATS-505 : Conditionneur de température à air forcé de -20°C à +225°C.
ThermoStream ATS-525 : Conditionneur de température à air forcé de -60° to +225°C.
ThermoStream ATS-535 : Conditionneur de température à air forcé de -60°C à +225°C.
ThermoStream ATS-710E : Conditionneur de température à air forcé de -80°C à +225°C.
ThermoStream ATS-730E : Conditionneur de température à air forcé de -90°C à +225°C.
ThermoStream ATS-750E : Conditionneur de température à air forcé de -90°C à +300°C.
ThermoStream ATS-770E Conditionneur de température à air forcé de -100°C à +225°C.
ThermoStream ATS-710E-M : Conditionneur de température à air forcé de -75°C à +225°C avec cloche thermique en option.
ThermoStream ATS-730E-M : Conditionneur de température à air forcé de -85°C à +225°C avec cloche thermique en option.
ThermoStream ATS-545-M : Conditionneur de température à air forcé de -75°C à +225°C avec cloche thermique en option.
ThermoStream ATS-750E-M : Conditionneur de température à air forcé de -85°C à +300°C avec cloche thermique en option.
ThermoStream ATS-770E-M : Conditionneur de température à air forcé de -95°C à +225°C avec cloche thermique en option.
ThermoStream ATS-545-T : Conditionneur de température à air forcé de -75°C à +225°C avec chambre thermique en option.
ThermoStream ATS-710E-T : Conditionneur de température à air forcé de -75°C à +225°C avec chambre thermique en option.
ThermoStream ATS-730E-T : Conditionneur de température à air forcé de -85°C à +225°C avec chambre thermique en option.
ThermoStream ATS-545-WM : Conditionneur de température à air forcé -75°C à +225°C water-cooled.
ThermoStream ATS-710E-WM : Conditionneur de température à air forcé -75°C à +225°C water-cooled.
