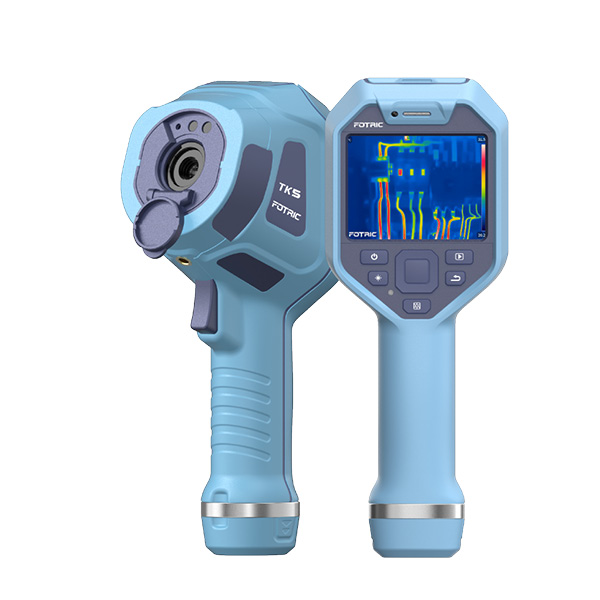

La caméra TK5 Kit Fotrix est une caméra thermique industrielle compacte conçue pour les professionnels exigeants. Elle intègre un détecteur infrarouge cerémique vrai 320×240 non refroidi (FPA), offrant une fiabilité, une précision et une durabilité adaptées aux environnements industriels les plus sévères.
Grâce à sa résolution spatiale de 2,67 mrad (IFOV), son écran tactile IPS 3,5 pouces protégé par verre Gorilla antiexplosion, et son mode exclusif T-DEF® de fusion infrarouge/visible, la TK5 Kit délivre une expérience de diagnostic thermique de niveau professionnel dans un format compact et transportable.
La version Kit enrichit la caméra d'un ensemble d'accessoires industriels : mallette rigide antichoc, sacoche souple, deux batteries 5000 mAh, clip de ceinture et garantie étendue de 1,5 an — optimisant la productivité sur le terrain tout au long de la journée.
CARACTÉRISTIQUES CLÉS :
- Cadence d'images : 30 Hz.
- Points de mesure : 20.
- Lignes de mesure : 10.
- Zones de mesure : 10.
- Modes d'image : Thermique, Caméra numérique, Incrustation (PiP), Fusion T-DEF®.
- T-DEF® : Fusion thermique/visible, transparence 0 % – 100 %.
- T-TWB® : Affichage thermique couleur par histogramme.
- Résolution infrarouge : 320 × 240 pixels.
- Type de détecteur IR : Détecteur FPA infrarouge non refroidi, encapsulation céramique.
- Sensibilité thermique (NETD) : 40 mK (0,04 °C) à 30 °C.
- Pas de détecteur: 12 µm.
- Plage spectrale : 8 – 14 µm.
- Champ de vision (FOV) : 49° × 37.
- Résolution spatiale (IFOV) : 2,67 mrad.
- Distance minimale d'imagerie : 0,4 m.
- Mode de mise au point : Focus fixe.
- Plage de température : -20 °C à +450 °C (-4 °F à 842 °F).
- Précision : ±2 °C (3,6 °F) ou ±2 % (la plus grande valeur retenue).
- Écran : Tactile IPS LCD 3,5 pouces — 640 × 480 pixels, verre Gorilla.
- Palettes : 6 palettes professionnelles.
- Caméra numérique : 5 mégapixels, qualité industrielle.
- Logiciel PC : AnalyzIR®.
- Carte mémoire : Carte TF, capacité max. 32 Go.
- Format de fichier : Photo thermique radiométrique (JPEG), photo numérique.
- Type de batterie: Li-ion rechargeable, 3,6 V / 5000 mAh.
- Autonomie (par batterie) : 5 heures.
- Garantie : 18 mois.
CONFIGURATION DU KIT :
- Unité principale.
- Batterie lithium rechargeable × 2.
- Station de charge (dock).
- Adaptateur secteur.
- Câble USB Type-C vers USB.
- Carte TF 32 Go.
- Clip de ceinture.
- Certificat d'étalonnage.
- Guide de démarrage rapide.
- Sac de transport souple.
- Mallette de transport rigide.
APPLICATIONS :
> Maintenance Électrique & Électronique :
- Inspection de tableaux électriques, armoires de distribution et câblages industriels.
- Détection de points chauds sur connexions, disjoncteurs, fusibles et jeux de barres.
- Contrôle thermique de composants électroniques sur cartes (PCB, circuits intégrés).
> Énergies Renouvelables :
- Inspection des panneaux solaires photovoltaïques : détection de cellules défaillantes, délaminages, points chauds (hot spots).
- Surveillance thermique d'installations de production et de distribution énergétique.
> Maintenance Industrielle & Mécanique :
- Contrôle de roulements, moteurs, pompes et échangeurs de chaleur.
- Détection précoce de surchauffes et défaillances mécaniques.
- Inspection de convoyeurs, lignes de production et équipements rotatifs.
> Bâtiment & Enveloppe Thermique :
- Détection de défauts d'isolation, ponts thermiques et infiltrations d'air dans les bâtiments.
- Contrôle de l'étanchéité des façades, toitures et menuiseries.
- Diagnostic énergétique de bâtiments résidentiels et industriels.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
