| | | | 384x288 pixels, -20°C à +550°C + ACCESOIRES - TK6 KIT FOTRIC.

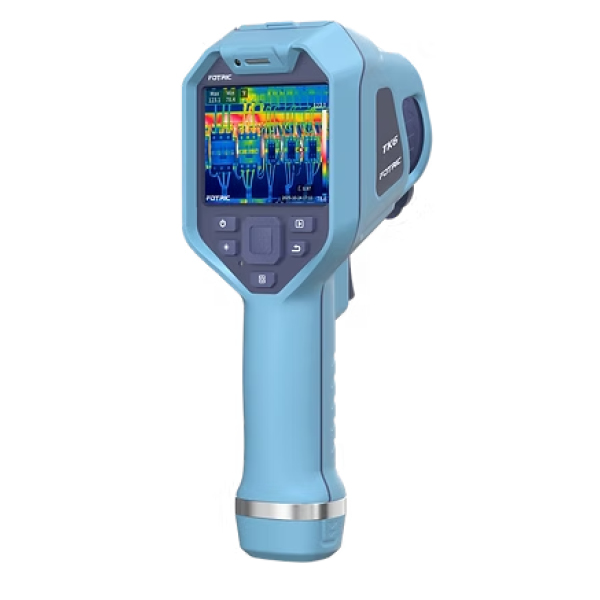

La caméra FOTRIC TK6 Kit est une caméra thermique industrielle compacte proposant une expérience professionnelle. Elle intègre un vrai détecteur infrarouge 384×288 à encapsulation céramique, avec un pas de pixel de 17 µm, offrant un rapport signal/bruit élevé et des images thermiques nettes et contrastées.
Avec un IFOV de 1,14 mrad, elle capture de fines différences de température pour une imagerie précise. Sa distance minimale d'imagerie de 0,15 m lui permet de restituer clairement la température d'une carte PCB. La mise au point manuelle assure une netteté adaptée à toutes les distances.
L'écran tactile IPS 3,5" avec verre Gorilla anti-explosion et la caméra digitale industrielle 5 MP garantissent un affichage et une documentation de qualité professionnelle. Le mode de fusion exclusif T-DEF® permet de superposer l'image infrarouge et la lumière visible avec une transparence réglable de 0 % à 100 %, alignée automatiquement avec l'imagerie IR.
Le kit est livré en configuration complète avec deux batteries 3,6 V / 5000 mAh (autonomie = 4 heures chacune), une mallette rigide anti-choc, un sac de transport souple, un clip de ceinture et une garantie étendue de 1,5 an sur l'unité principale.
CARACTÉRISTIQUES CLÉS :
- Cadence d'images : 30 Hz.
- Points de mesure : 20.
- Lignes de mesure : 10.
- Zones de mesure : 10.
- Modes d'image : Image thermique, Caméra digitale, Picture in Picture, T-DEF® blend.
- T-DEF® : Fusion thermique et visible, transparence réglable 0 % à 100 %.
- T-TWB® : Affichage histogramme couleur thermique.
- Résolution infrarouge : 384 × 288.
- Type de détecteur IR : Détecteur à encapsulation céramique, FPA non refroidi.
- Sensibilité thermique (NETD) : 40 mK (0,04 °C) @ 30 °C (86 °F).
- Pas de pixel : 17 µm.
- Plage spectrale : 8 – 14 µm.
- Champ de vision (FOV) : 25° × 19°.
- Résolution spatiale (IFOV) : 1,14 mrad.
- Distance minimale d'imagerie : 0,15 m.
- Mode de mise au point : Mise au point manuelle.
- Plage de température complète : -20°C à +550°C (-4 °F à +1022 °F).
- Précision : ± 2 °C (3,6 °F) ou ± 2 %, la valeur la plus grande (température ambiante : 15–35 °C / 59–95 °F, température cible > 0 °C, étalonnage à 1 m).
- Compensation de paramètres : Émissivité, température ambiante, température réfléchie, transmittance fenêtre IR.
- Écran : 3,5" écran tactile IPS LCD, 640 × 480 px, verre Gorilla anti-explosion.
- Palettes : 6 palettes couleur professionnelles.
- Caméra digitale : Caméra industrielle 5 MP.
- Logiciel PC : AnalyzIR®.
- Carte mémoire : Carte TF, capacité max. 32 Go.
- Format de fichier : Photo thermique radiométrique (JPEG), photo caméra digitale.
- Connecteur : USB Type-C.
- Type de batterie- Li-ion rechargeable, 3,6 V / 5000 mAh.
- Autonomie (par batterie) : 4 heures.
- Garantie : 18 mois.
CONFIGURATION DU KIT :
- Unité principale.
- Batterie lithium rechargeable × 2.
- Station de charge (dock).
- Adaptateur secteur.
- Câble USB Type-C vers USB.
- Carte TF 32 Go.
- Clip de ceinture.
- Certificat d'étalonnage.
- Guide de démarrage rapide.
- Sac de transport souple.
- Mallette de transport rigide.
APPLICATIONS :
- Panneaux solaires / Photovoltaïque — détection de défauts thermiques sur les cellules et modules PV.
- Équipements IT / Baies de brassage réseau — inspection thermique de switchs, serveurs et câblage réseau en rack.
- Électronique / Cartes PCB — imagerie ultra-proche de composants et circuits imprimés.
- Bâtiment / Enveloppe thermique — détection de déperditions thermiques sur façades et menuiseries.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
