Une nouvelle génération d'analyseurs de puissance pour les défis de la transition énergétique !

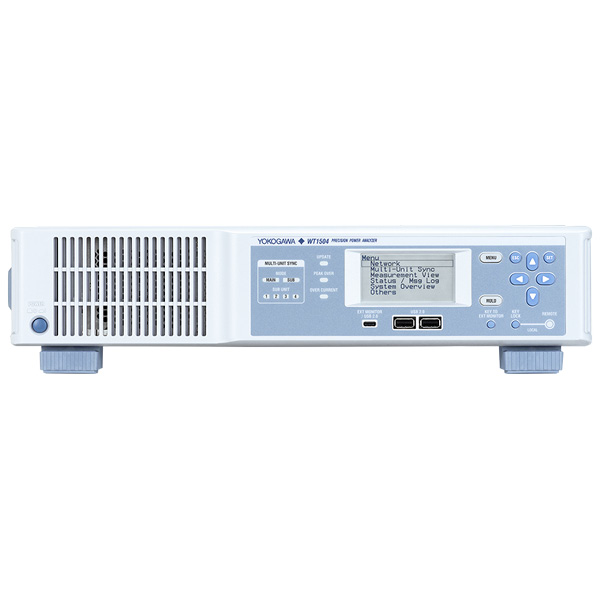

L'analyseur de puissance WT1500 de Yokogawa, nouvelle génération, est conçu pour répondre aux exigences des applications haute tension dans les domaines des véhicules électriques (xEV), des batteries, des systèmes de stockage d'énergie (ESS), des convertisseurs de puissance (PCS) et des énergies renouvelables. Il associe la précision reconnue des wattmètres Yokogawa à une architecture compacte et évolutive, parfaitement adaptée aux laboratoires de R&D comme aux bancs d'essais automatisés.
Il offre une précision totale de ±0,038 % en DC et à 50/60 Hz, garantissant des mesures fiables pour la caractérisation des convertisseurs, onduleurs, moteurs électriques et systèmes de conversion d'énergie. Sa large bande passante, jusqu'à 2 MHz, permet également d'analyser les formes d'onde générées par les composants de puissance de nouvelle génération, notamment en carbure de silicium (SiC) et en nitrure de gallium (GaN).
Disponible avec des éléments de mesure HV et WB, il s'adapte à chaque application. L'élément HV permet une mesure directe jusqu'à 2000VDC, supprimant dans de nombreux cas le recours à un diviseur de tension externe, tandis que l'élément WB offre une bande passante de 2MHz pour les mesures nécessitant une bande passante étendue. Les deux technologies peuvent être combinées dans un même instrument afin d'optimiser chaque configuration de test.
Conçu pour une intégration simple dans les bancs de test, il adopte un format rack 19 pouces de seulement 2U et dispose de nombreuses interfaces de communication, dont Ethernet, Modbus TCP, CAN/CAN FD et IEEE 1588 (PTP). Il peut également intégrer les mesures de couple et de vitesse grâce à la prise en charge des signaux encodeur et resolver, offrant une évaluation synchronisée des performances électriques et mécaniques des moteurs.
Lorsque les applications nécessitent davantage de voies de mesure, jusqu'à cinq WT1500 peuvent être synchronisés pour constituer un système unique comportant 20 voies de puissance. Grâce à sa précision de référence, sa mesure directe jusqu'à 2000V et son architecture évolutive, il constitue une solution idéale pour le développement et la validation des systèmes de puissance de nouvelle génération.
CARACTÉRISTIQUES :
- Format : Rack 19" – 2U.
- Précision de puissance : ±0,038 %.
- Tension maximale : Jusqu'à 2000 VDC.
- Bande passante : Jusqu'à 2 MHz.
- Nombre d'éléments : 1 à 4 (HV et/ou WB).
- Mesure moteur : Encodeur et Resolver.
- Synchronisation : Jusqu'à 20 voies de puissance.
- Interfaces : Ethernet, Modbus TCP, UDP, CAN/CAN FD, IEEE 1588.
APPLICATIONS :
- Développement et validation des véhicules électriques (xEV) et des e-Axles.
- Mesure de rendement des onduleurs, convertisseurs DC/DC et convertisseurs AC/DC.
- Caractérisation des systèmes de stockage d'énergie (ESS) et des Power Conversion Systems (PCS).
- Essais sur batteries, chargeurs embarqués et infrastructures de recharge.
- Développement de systèmes d'électronique de puissance utilisant des composants SiC et GaN.
- Laboratoires de R&D, centres de validation et bancs d'essais automatisés.
NORMES :
- IEC 61800-9 : mesure du rendement des systèmes d'entraînement électriques (moteurs et variateurs).
- IEC 60034-2-1 : détermination du rendement des machines électriques tournantes.
- IEC 61000-3-2 et IEC 61000-3-12 : mesure des courants harmoniques.
- IEC 61000-4-7 : méthodes de mesure des harmoniques et interharmoniques.
- IEEE 1459 : définition et mesure des grandeurs de puissance en régime sinusoïdal et non sinusoïdal.
AUTRES MODÈLES :
WT500 : Analyseur de puissance compact - 1 à 4 voies - Précision ± 0,1 %.
WT300E : Wattmètre numérique monophasé et triphasé - 1 à 3 voies - Précision ± 0,15 %.
WT5000 : Analyseur de puissance - 3 et 4 voies - Précision ± 0,008%.
WT5000T : Analyseur de puissance Version Transformateur - 3 et 4 voies - Précision ± 0,008%.
WT1800R : Analyseur de puissance haute précision - 1 à 6 voies - Bande passante jusqu'à 5 MHz - Précision ± 0,05 %.
À PROPOS DE YOKOGAWA :
Yokogawa conçoit des solutions de test et mesure depuis plus 100 ans. En constante quête de nouveaux procédés, pour permettre aux équipes en R&D d’obtenir les meilleures mesures, elle occupe, depuis sa création, le rang de leader sur le marché des analyseurs de puissance.
Les appareils Yokogawa sont réputés pour leur précision et leur fiabilité. Yokogawa est convaincue que la précision et l'efficacité des mesures sont au cœur des innovations réussies. L'entreprise investit considérablement dans la R&D pour offrir les outils dont les chercheurs et les ingénieurs ont besoin pour répondre à tous les défis auxquels ils sont confrontés.
Yokogawa est fière de sa réputation de qualité, tant de ses produits, n'hésitant pas à ajouter de nouvelles fonctionnalités en réponse aux exigences spécifiques des clients, qu’au niveau des services et conseils fournis, en les aidant à élaborer des campagnes de mesure même dans les environnements les plus exigeants.
La garantie de précision et de stabilité des instruments Yokogawa repose sur le fait que l'entreprise dispose de son propre laboratoire normatif Européen au siège européen aux Pays-Bas. C'est la seule installation (non gouvernementale ou nationale) industrielle au monde à offrir un service d'étalonnage accrédité pour les mesures de puissance jusqu'à des fréquences de 100 kHz. L'accréditation ISO 17025 témoigne de la compétence internationale du laboratoire. |
| | | |
| |
|
|
| |
| |
