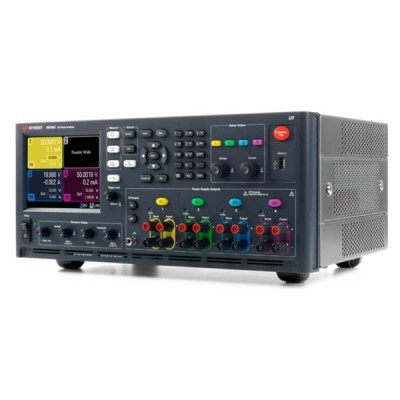

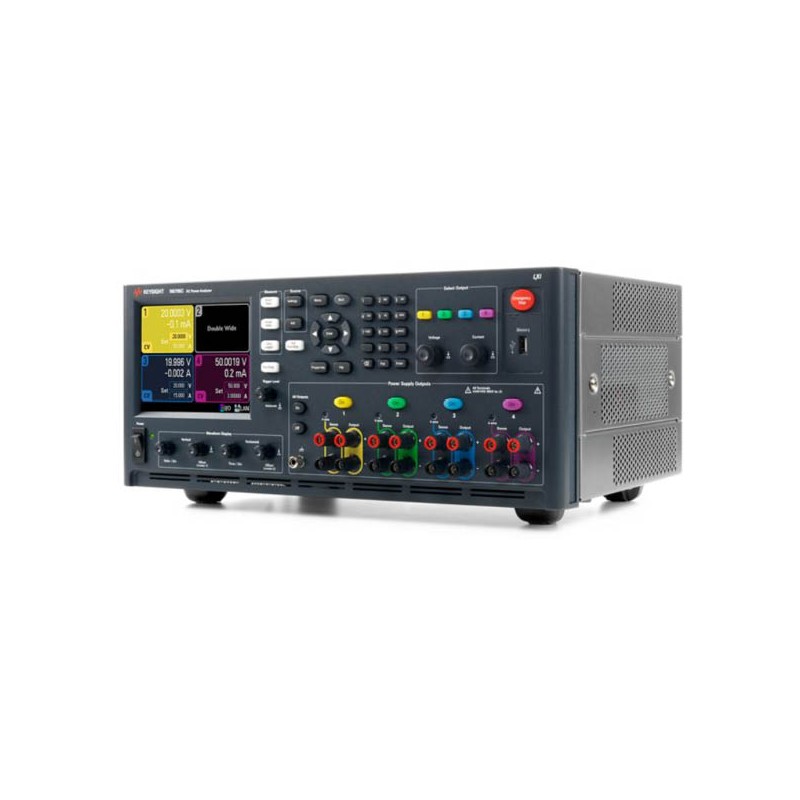

N6705C — Analyseur de puissance 600W

Analyseur de puissance 600 W - N6705C KEYSIGHT TECHNOLOGIES.

L’analyseur de puissance DC N6705C procure un gain de productivité inégalés alliant les fonctions d’une source de tension continue à sorties multiples, aux possibilités de capture de signaux/données d’un oscilloscope et d’un enregistreur de données.

Le N6705C élimine le besoin de rassembler plusieurs équipements et de créer des configurations de test complexes comprenant des transducteurs (tels que des sondes de courant et des shunts) pour mesurer le courant dans votre DUT.

En tant que source de tension continue à sorties multiples, le modèle Keysight N6705C est un chassis disposant de quatre emplacements de sorties configurables.

Les modules d’alimentation ont des niveaux de puissance de 50 W, 100 W et 300 W, diverses combinaisons de tensions et de courants, et présentent diverses fonctionnalités de performances. Chaque sortie permet de générer un signal arbitraire (Arb), qui vous permet de programmer des signaux de tension prédéfinis ou de définir vous-même votre propre signal de tension ou de courant.

En tant que système de mesure, le modèle N6705 affiche la valeur moyenne de la tension et du courant de sortie dans la vue multimètre. Les signaux sont affichés dans la vue oscilloscope, que vous pouvez régler à l’aide des commandes verticales et horizontales. L’enregistreur de données mesure et trace les valeurs moyennes et maximales de la tension et du courant sur une longue période.

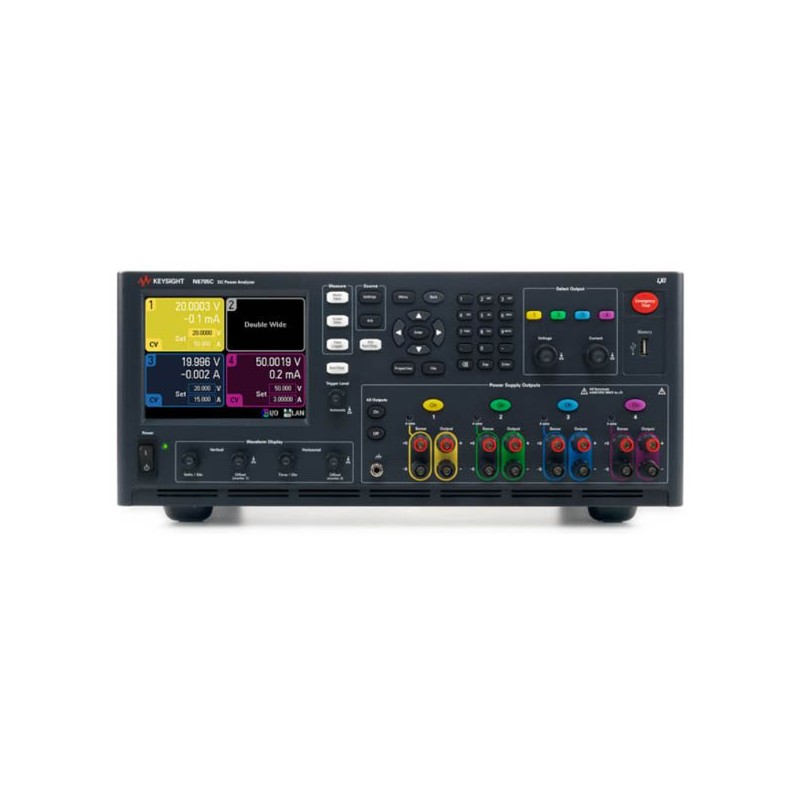

L’analyseur DC N6705C élimine donc la nécessité de développer des programmes pour contrôler divers instruments car toutes les fonctions et mesures sont disponibles sur le panneau avant.

CARACTÉRISTIQUES :

• L’unité centrale à 4 emplacements peut supporter jusqu’à 600 W de puissance totale et jusqu’à 4 modules.
• Jusqu’à 0,025 % +50 µV, voltmètres jusqu’au 18 bits et jusqu’à 0,025 % +8 nA, une précision d’ampèremètre jusqu’au 18 bits.
• Afficheur graphique de grande taille pour une visualisation facile des données complexes.
• Fonction générateur de forme d’onde arbitraire, bande passante jusqu’à 100 KHz, puissance de sortie jusqu’à 500 W.
• Fonction oscilloscope, numérise la tension et le courant jusqu’à 200 kHz, 512 kbps et jusqu’à 18 bits.
• Fonction enregistrement de données, intervalle de mesure de 20 µs à 60 s, maximum de lectures de 500M par Datalog.
• 4 Go de stockage de données non volatile pour le journal de données, les traces d’oscilloscope et les réglages de l’instrument.

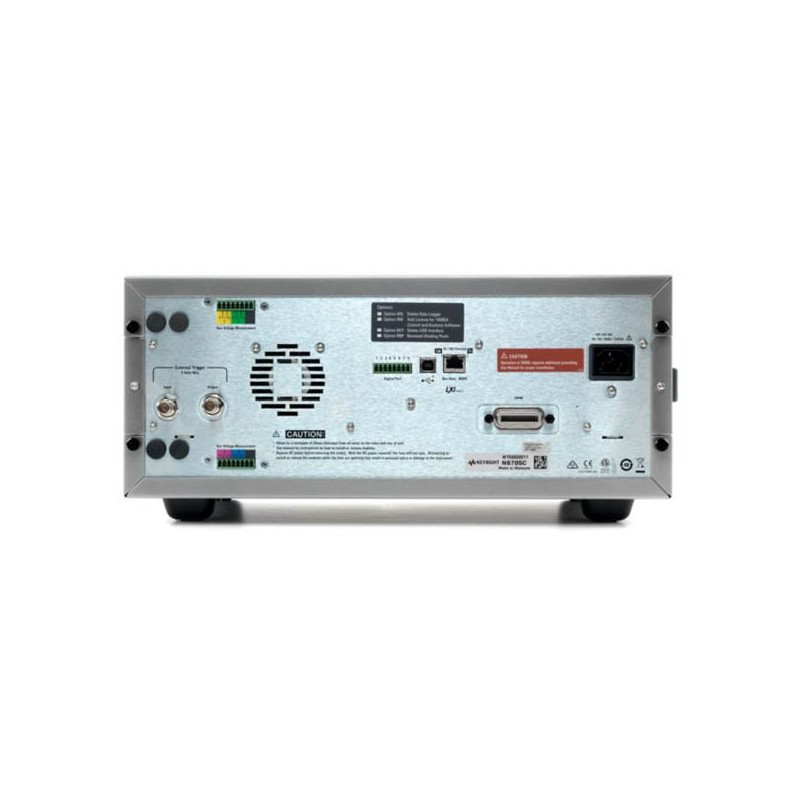

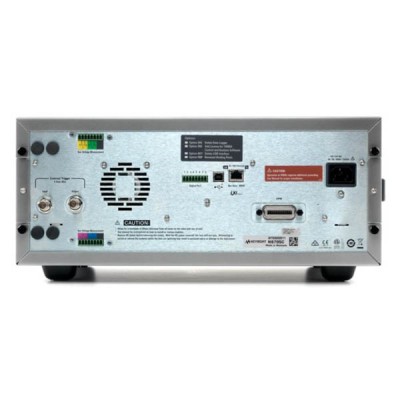

• Programmable via GPIB, LAN et USB standard / Conforme à LXI.
