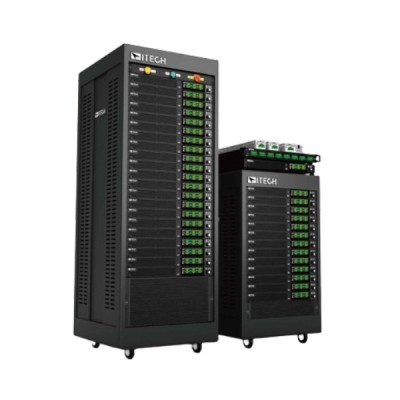

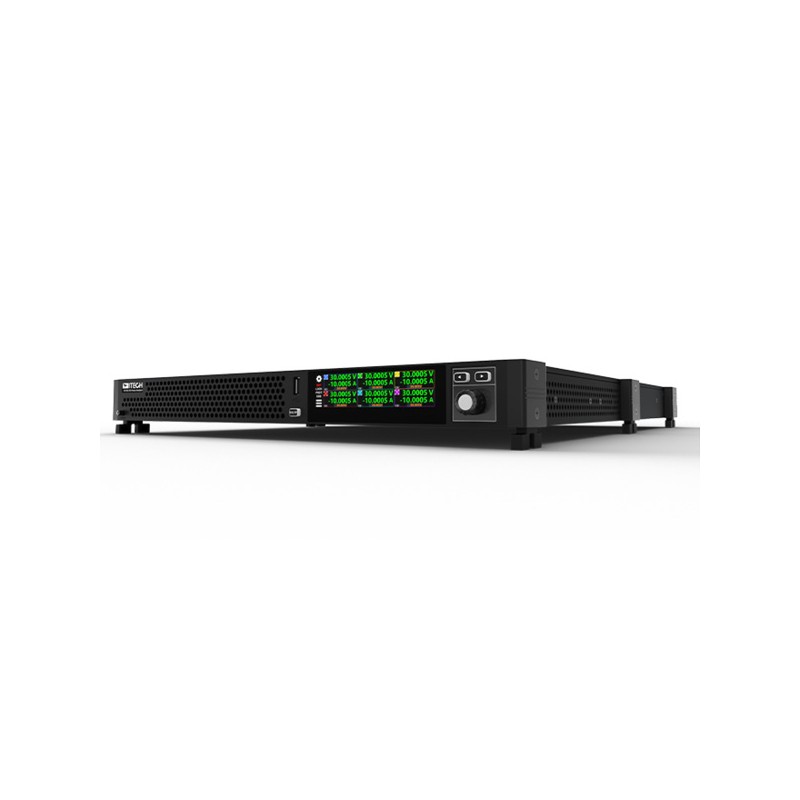

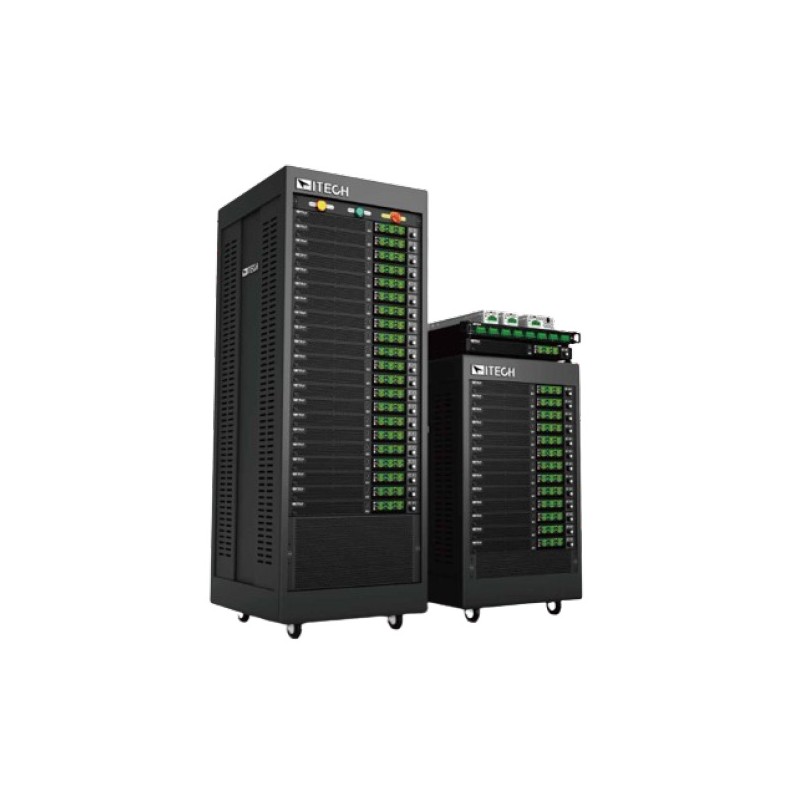

Série IT2700 — Alimentation bidirectionnelle DC

Alimentation bidirectionnelle DC - Série IT2700 | ITECH.

La série d’alimentations IT2700 est une solution modulaire compacte et évolutive pour les tests de puissance. Elle se compose d’un boîtier 1U pouvant accueillir jusqu’à 8 modules de puissance DC unidirectionnels, réversibles ou de charges à réinjection réseau. Les modules couvrent des tensions de 30 V à 150 V et des puissances de 200 W ou de 500 W et jusqu’à 2 kW après une mise en parallèle. Avec une précision de 0,02 % et ses interfaces de communication intégrées (LAN, CAN, USB et E/S numériques), la série IT2700 est idéale pour la conception de bancs de test destinés à la validation de convertisseurs DC-DC, de cartes électroniques, de batteries, de moteurs brushless, et bien d’autres applications. Un logiciel PC gratuit permet un contrôle complet et intuitif.

CARACTÉRISTIQUES :

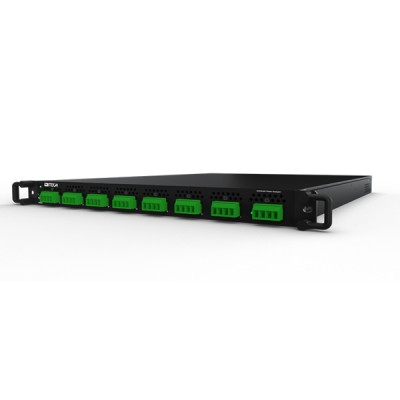

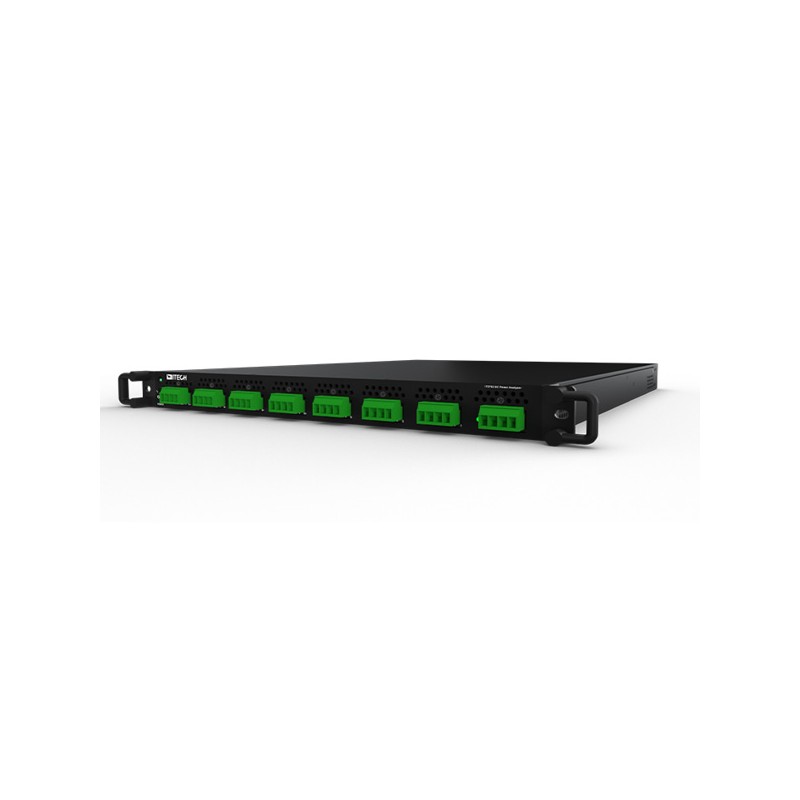

• Boîtier 1U 8 slots pour modules 200 W ou 4 slots pour 500 W.
• Modules DC : unidirectionnels, réversibles et charges à réinjection réseau.
• Tensions : 30 V, 60 V, 150 V.
• Puissances : 200 W à 500W/module, jusqu’à 2 kW en parallèle.
• Précision : 0,02 %.
• Fonctions avancées : listes, séquences, arb, sweep, data logger à 50 kHz.
• Modes : CV, CC, CR, CP et combinaisons.
• Protections complètes : OVP, OCP, OPP, OTP, etc.
• Récupération d’énergie.
• Interfaces : LAN, USB, CAN, E/S numériques.
• Logiciel PC et fonction webserver.
• Synchronisation des châssis et des modules.

MODÈLES DISPONIBLES :

Alimentation DC IT271xx :

IT27134 : Alimentation DC 30 V/15 A/200 W.

IT27134R : Alimentation DC 30 V/15 A/200 W sans boîtier pour intégration.

IT27154 : Alimentation DC 30 V/30 A/500 W (2 slots).

IT27154R : Alimentation DC 30 V/30 A/500 W (2 slots) sans boîtier pour intégration.

IT27135 : Alimentation DC 60 V/10 A/200 W.

IT27135R : Alimentation DC 60 V/10 A/200 W sans boîtier pour intégration.

IT27155 : Alimentation DC 60 V/20 A/500 W (2 slots).

IT27155R : Alimentation DC 60 V/20 A/500 W (2 slots) sans boîtier pour intégration.

IT27137 : Alimentation DC 150 V/5 A/200 W.

IT27137R : Alimentation DC 150 V/5 A/200 W sans boîtier pour intégration.

IT27157 : Alimentation DC 150 V/10 A/500 W (2 slots).

IT27157R : Alimentation DC 150 V/10 A/500 W (2 slots) sans boîtier pour intégration.

Alimentation bidirectionnelle IT273xx :

IT27334 : Alimentation bidirectionnelle 30 V/15 A/200 W.

IT27334R : Alimentation bidirectionnelle 30 V/15 A/200 W sans boîtier pour intégration.

IT27354 : Alimentation bidirectionnelle 30 V/30 A/500 W (2 slots).

IT27354R : Alimentation bidirectionnelle 30 V/30 A/500 W (2 slots) sans boîtier pour intégration.

IT27335 : Alimentation bidirectionnelle 60 V/10 A/200 W.

IT27335R : Alimentation bidirectionnelle 60 V/10 A/200 W sans boîtier pour intégration.

IT27355 : Alimentation bidirectionnelle 60 V/20 A/500 W (2 slots).

IT27355R : Alimentation bidirectionnelle 60 V/20 A/500 W (2 slots) sans boîtier pour intégration.

IT27337 : Alimentation bidirectionnelle 150 V/5 A/200 W.

IT27337R : Alimentation bidirectionnelle 150 V/5 A/200 W sans boîtier pour intégration.

IT27357 : Alimentation bidirectionnelle 150 V/10 A/500 W (2 slots).

IT27357R : Alimentation bidirectionnelle 150 V/10 A/500 W (2 slots) sans boîtier pour intégration.

Charge régénérative IT275xx :

IT27534 : Charge régénérative 30 V/15 A/200 W.

IT27534R : Charge régénérative 30 V/15 A/200 W sans boîtier pour intégration.

IT27554 : Charge régénérative 30 V/30 A/500 W (2 slots).

IT27554R : Charge régénérative 30 V/30 A/500 W (2 slots) sans boîtier pour intégration.

IT27535 : Charge régénérative 60 V/10 A/200 W.

IT27535R : Charge régénérative 60 V/10 A/200 W sans boîtier pour intégration.

IT27555 : Charge régénérative 60 V/20 A/500 W (2 slots).

IT27555R : Charge régénérative 60 V/20 A/500 W (2 slots) sans boîtier pour intégration.

IT27537 : Charge régénérative 150 V/5 A/200 W.

IT27537R : Charge régénérative 150 V/5 A/200 W sans boîtier pour intégration.

IT27557 : Charge régénérative 150 V/10 A/500 W (2 slots).

IT27557R : Charge régénérative 150 V/10 A/500 W (2 slots) sans boîtier pour intégration.
