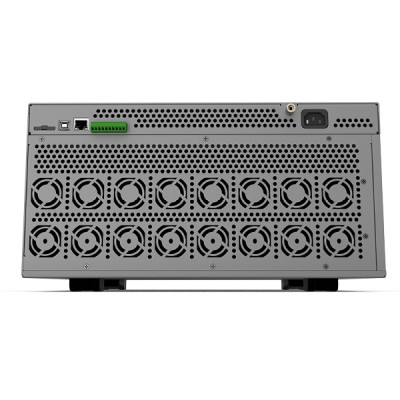

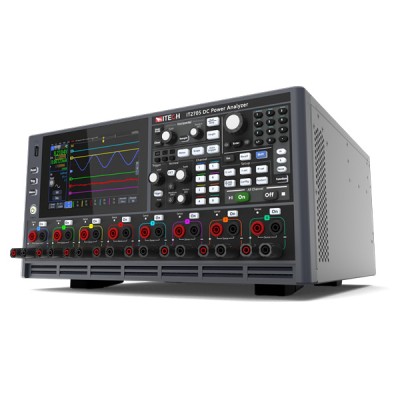

Série IT2705 — Analyseur de puissance modulaire DC - Jusqu'à 1600W

Analyseur de puissance modulaire DC - Jusqu’à 1600 W (150 V/30 A) - Série IT2705 | ITECH.

La nouvelle série IT2705 est une gamme d’analyseurs de puissance DC innovante qui redéfinit les standards du secteur en intégrant, dans un instrument compact, les fonctions d’alimentation/charge, d’oscilloscope et de générateur.

Conçue pour répondre aux exigences des laboratoires R&D, des centres de validation et des environnements industriels, la série se distingue par sa polyvalence & son évolutivité. Grâce à des modules interchangeables, les utilisateurs peuvent configurer l’instrument selon leurs besoins spécifiques : alimentation DC, alimentation réversible, charge à réinjection réseau ou SMU. Cette architecture modulaire permet d’anticiper les évolutions futures sans remplacer l’équipement.

Avec une plage de puissance de 20 W à 500 W et la capacité de gérer jusqu’à 8 voies indépendantes, il offre une souplesse inégalée pour les tests multivoies. Les signaux sont visualisés avec une vitesse d’échantillonnage de 200 kéch/s, permettant une surveillance en temps réel des transitoires en tension et en courant avec une grande précision. Aucun capteur externe, pince ou sonde ne sont nécessaires, ce qui simplifie considérablement la mise en œuvre et l’analyse de signaux complexes, comme les mises sous tension/hors tension, les variations de charge ou les interférences.

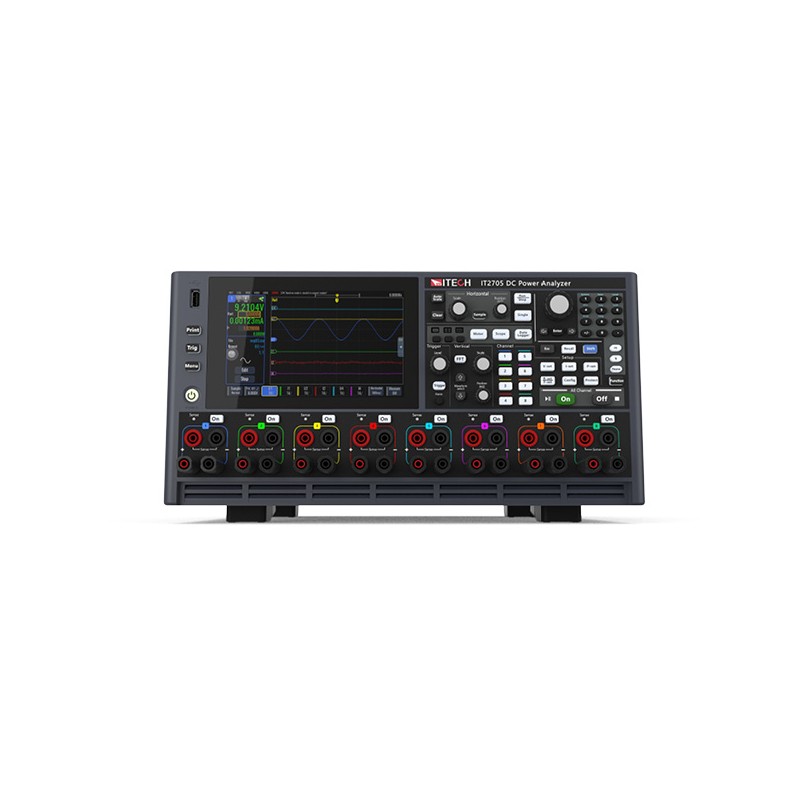

Son écran tactile 7 pouces associé à une fonction web server intégré facilite la prise en main, la configuration et la visualisation des signaux en temps réel.

Le module SMU IT27814 intègre la spectroscopie d’impédance électrochimique (EIS), permettant une caractérisation rapide et précise de l’impédance complexe des cellules batteries jusqu’à 20 kHz. Cette capacité constitue un atout majeur pour les applications liées au stockage d’énergie, aux batteries et à l’électronique de puissance.

Une solution tout-en-un, performante et évolutive, qui simplifie les bancs de test tout en répondant aux défis croissants du test et de la mesure modernes.

CARACTÉRISTIQUES :

• Boîtier 5U - Jusqu’à 8 modules.
• Courant : Jusqu’à 30 A.
• Tension : Jusqu’à 150 V.
• Puissance : Jusqu’à 1600 W.
• Écran : 7" couleur, résolution 800×400.
• Modes d’affichage flexibles : Meter / Scope / Data Logger.
• Fréquence d’échantillonnage : Jusqu’à 200 kSa/s (mode scope).
• Intervalle d’enregistrement : 20 µs.
• Modes de sortie : CV/CC/CP avec commutation de priorité.
• Protection complète : OVP/OCP/OPP avec séquencement marche/arrêt.
• Logiciel PV2700 : Interface graphique complète incluse.
• Automatisation : Configuration de flux de tests automatisés.
• Interfaces standard : USB / LAN / CAN / E/S numériques, avec le logiciel de contrôle PV2700 fourni.

MODULES EN OPTION :

• Source DC (IT271XX) :
• Modes Load CC/CV/CR/CP.
• Fonction LIST et séquence.
• Générateur de forme d’onde arbitraire (ARB).
• Balayage sinusoïdal.
• Relais de déconnexion de sortie.
• Source DC Bidirectionnelle (IT273XX) :
• Source 2 quadrants.
• Modes Load CC/CV/CR/CP.
• Fonction LIST et séquence.
• Générateur de forme d’onde arbitraire (ARB).
• Balayage sinusoïdal.
• Relais de déconnexion de sortie.
• Charge & décharge de batterie.
• Simulation de batterie.
• Charge DC (IT275XX) :
• Modes Load CC/CV/CR/CP et CD/CV/CD-CV/CR-CV/CP-CV/CD-R.
• Fonction LIST et séquence.
• Générateur ARB.
• Balayage sinusoïdal et transitoire.
• Relais de déconnexion de sortie.
• SMU - Source Measure Unit (IT278XX) :
• SMU 4 quadrants.
• Modes Load CC/CV/CR/CP.
• Fonction LIST et séquence.
• Générateur de forme d’onde arbitraire (ARB).
• Balayage sinusoïdal.
• Relais de déconnexion de sortie.
• Charge & décharge de batterie.
• Simulation de batterie.
• Fonction EIS avancée.

APPLICATIONS :

• Analyse de la consommation énergétique des dispositifs IoT.
• Test de circuits intégrés de puissance (Power IC).
• Test de modules d’alimentation DC.
• Test et simulation de batteries.
• Caractérisation de modules de communication et RF.
• Test d’équipements médicaux électroniques portables.
• Test de dispositifs semi-conducteurs de puissance.
• Analyse de l’impédance des batteries.
• Test de capteurs et de composants électroniques.

AUTRES MODÈLES :

• Série IT2700 : Alimentations bidirectionnelles DC jusqu’à 2 kW en parallèle.
