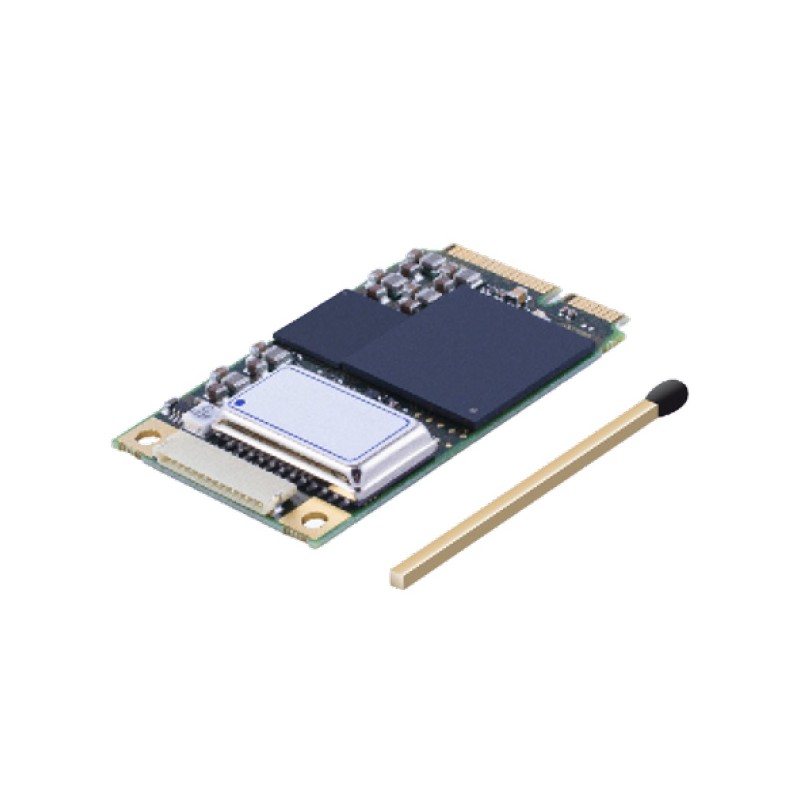

AME1553-1 — Carte AIM Mini PCI Express MIL-STD-1553 AME1553-1

Carte Mini PCI Express de test et simulation de bus MIL-STD-1553 une voie redondante - AME1553-1 AIM

L’AME1553-1 offre des fonctions complètes de test, de simulation, de surveillance et d’enregistrement pour la mise en œuvre d’applications MIL-STD-1553B dans un format ultra-compact. Le module AME1553-1 dispose d’une voie redondée MIL-STD-1553 permettant d’agir à la fois comme Contrôleur de Bus (BC), Multi-Abonnées (31 RT) et Espion de Bus (BM).

L’AME1553-1 supporte 2 entrées et 2 sorties discrètes ainsi qu’une entrée de déclenchement (Trigger in) et une sortie de déclenchement (Trigger Out). Un encodeur/décodeur de temps IRIG-B de haute précision embarqué prend en charge l’horodatage sur tous les modèles AME1553-1 et permet une synchronisation avec précision des modules à une source de temps IRIG-B commune. L’AME1553-1 offre un couplage par transformateur au bus de données MIL-STD-1553.

PBA.pro™, le logiciel optionnel de test et d’analyse de bus de données (pour Windows et Linux) est également disponible pour les modules AME1553-1. Une Interface de programmation d’Application (API) commune prend en charge tous les Modules AIM MIL-STD-1553.

CARACTÉRISTIQUES :

• Fonctions BC, MRTs et Espion simultanées.
• Existe également en versions Simulation ou Mono-Fonction.
• Injection/détection d’erreur suivant le standard MIL-STD-1553A/B (AS4112).
• Fonction déclenchement, capture, filtre, enregistrement complet et rejeu.
• Interface Décodeur IRIG-B.
• 2 entrées et 2 sorties discrètes.
• Pilotes pour Windows Linux 32/64 bits.

En option : Logiciel de test et d’analyse et suite logicielle de test de conformité RT Production and Validation Test Plan.

AUTRES MODÈLES :

• AME1553-1-E : Version Embarquée avec température étendue.
