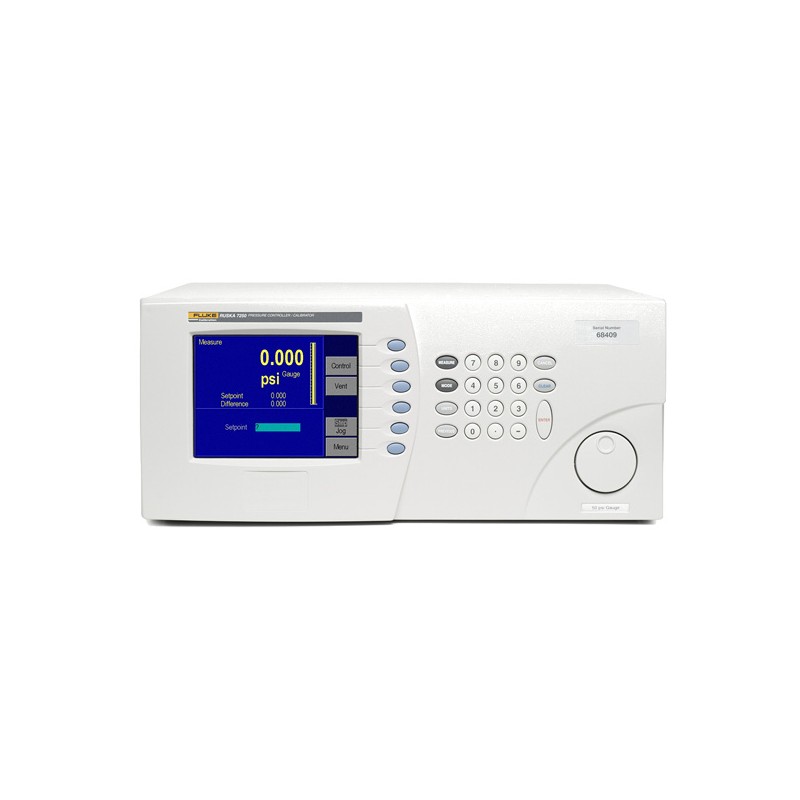

7250xi — Contrôleur/étalonneur de pression

Contrôleur/étalonneur de pression - 7250xi FLUKE CALIBRATION

Les contrôleurs/étalonneurs de pression série 7250 offrent des performances inégalées, un écran couleur à matrice active et une meilleure stabilité de contrôle. Rassemblant plusieurs capteurs et plages dans un seul instrument, le modèle série 7250 allie précision, stabilité, vitesse et prix abordable. Les modèles 7250xi, 7250i et 7250, jusqu’à 2 500 psi (17,2 MPa), utilisent un capteur à quartz unique en son genre, la technologie de mesure de pression la plus précise dans un étalonneur de pression.

Le 7250xi offre une précision de pourcentage de relevé avancée pour un meilleur fonctionnement avec un seul instrument, réduisant ainsi l’investissement requis pour étalonner une large gamme de plages et d’appareils de pression.

Le modèle 7250xi propose une précision de relevé de 0,005 % entre 5 et 100 % de la plage de l’instrument. Cette précision inégalée est obtenue grâce à une technologie de mesure de pression à quartz unique en son genre et à plusieurs capteurs à quartz réunis dans un seul instrument. Des plages variées sont disponibles : de 0 à 20 et de 0 à 2 500 psi (0 à 140 kPa et 0 à 17,2 MPa).

Pour une pression en deçà du seuil inférieur de 5 % pour le modèle 7250xi, la précision devient 0,005 % de la valeur inférieure.

Tous les instruments de série 7250 jusqu’à 2 500 psi (17,2 MPa) atteignent le point de réglage en 20 secondes ou moins dans un volume de 245 cm³, sans dépassement, pour permettre un étalonnage et un test de pression à haute vitesse.

CARACTÉRISTIQUES :

• Plages de pressions : Toute plage de pressions pleine échelle de 20 à 2 500 psig (138 kPa à 17,2 MPa).
• Modes en option :

> Absolu grâce à un capteur de référence barométrique, pour des plages de 15 à 2 500 psig (100 kPa à 17,2 MPa),

> Vide (relatif négatif) pour les plages de 5 à 2 500 psig (35 kPa à 17,2 MPa),

• Référence de vide (pompe à vide externe requise).
• Précision :

> De 5 à 100 % de la pleine échelle : 0,005 % du relevé,

> En dessous de 5 % de la pleine échelle : 0,005 % des 5 % de la pleine échelle.

• Stabilité :

> Plages jusqu’à 2 500 psi (17,2 MPa) : 0,0075 % du relevé par an,

> Plage de 3 000 psia (21 MPa) : 0,005 % du relevé.

• Stabilité de contrôle :

> Mode actif : 0,001 % de la pleine échelle (10 ppm),

> mode passif : pas d’incertitude supplémentaire.

• Résolution d’affichage : Sélectionnable par l’utilisateur jusqu’à 1:1 000 000.
• Réponse au contrôle :

> 20 secondes ou moins avec dépassement nul dans un volume de 245 cm³ pour des plages allant jusqu’à 2 500 psi (17,2 MPa).

> 60 secondes pour une plage de 3 000 psia (21 MPa).

• Précision relative négative (en option) : 0,005 % des 5 % de la pleine échelle ou 0,00075 psi (0,0005 kPa), la plus grande valeur des deux.
• Référence barométrique (en option) : 0,002 psi (0,014 kPa) d’erreur maximum par an.
• Incertitude totale :

> Plages de 5 à 100 % de la pleine échelle :

90 jours : 0,0055 % du relevé,

1 an : 0,009 % du relevé.

Options :

>Référence barométrique (absolue et vide),

> Mode vide (relatif négatif),

> Référence de vide (pompe à vide externe requise),

> Logiciel Intecal,

> Étalonnage accrédité NVLAP,

> Triple échelle pour le modèle 7250 à 3 000 psia (21 MPa),

> Kit de montage en rack,

> Ensemble piège à liquide.

Options :

>Référence barométrique (absolue et vide),

> Mode vide (relatif négatif),

> Référence de vide (pompe à vide externe requise),

> Logiciel Intecal,

> Étalonnage accrédité NVLAP,

> Triple échelle pour le modèle 7250 à 3 000 psia (21 MPa),

> Kit de montage en rack,

> Ensemble piège à liquide.

AUTRES MODÈLES :

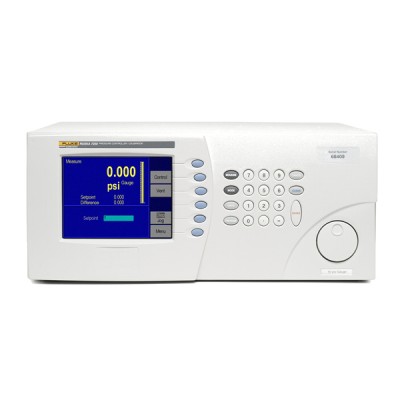

• 7250 : Contrôleur de pression numérique haute vitesse.
• 7250i : Contrôleur de pression numérique haute vitesse.
