7252i — Contrôleur pneumatique - De 0-10 inH2O à 25 mbar-172 bar

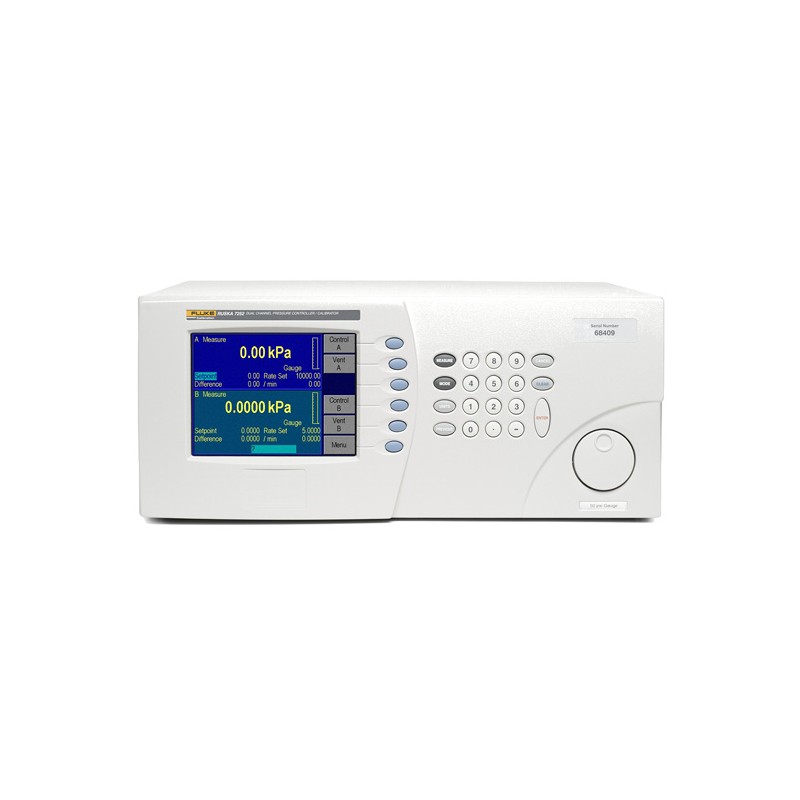

Contrôleur de pression numérique double sortie - 7252i FLUKE CALIBRATION

Le contrôleur de pression numérique 7252 de Fluke Calibration propose une approche unique et flexible de la réalisation d’étalonnages automatisés sur une large plage de pressions. Il intègre deux plages de pressions, chacune dotée d’un contrôleur indépendant. Il est ainsi possible d’effectuer deux étalonnages en même temps.

De très nombreuses combinaisons de plages de pressions peuvent être fournies entre 0 - 10 inH2O et 25 mbar- 172 bar, offrant ainsi une flexibilité maximum en un seul instrument.

Ce modèle 7252i affiche des performances en pourcentage du relevé allant de 25 à 100 % de chaque plage installée.

Il dispose d’un écran couleur à matrice active et de menus de navigation évolués, pour une utilisation simplifiée. D’autres nouvelles fonctions incluent la stabilité de contrôle de 10 ppm pour chaque plage, avec les modes de contrôle actif et passif.

En mode actif, le contrôleur peut compenser de petites fuites dans le système. Pour les systèmes sans fuite ou presque.

En mode passif, il apporte une meilleure stabilité de contrôle en laissant l’utilisateur définir autour du point de consigne une bande passante pour l’arrêt du contrôleur, permettant ainsi la stabilisation complète de la pression.

CARACTÉRISTIQUES :

• Plages de pressions :

> Plages de pressions standard : Sélection de deux plages de pressions de la pleine échelle comprises entre 400 mbar et 172 bar (g) ou d’une plage absolue permanente de 1 à 4 bar abs. Plages de basses pressions débutant à 25 mbar (g) également disponibles. Veuillez consulter la fiche technique du modèle 7250LP pour plus d’informations sur les plages et caractéristiques basse pression.

> Modes en option :

Absolu grâce à un capteur de référence barométrique, pour des plages de 1 à 172 bar.

Absolu grâce à un capteur de référence de vide, pour des plages de 400 mbar à 172 bar.

Relatif négatif.

• Précision : Modèle 7252i.

> Plages de 400 mbar à 172 bar ; de 25 à 100 % de la pleine échelle : 0,005 % du relevé ; en dessous des 25 % de la pleine échelle : 0,005 % des 25 % de la pleine échelle.

> Plage 25/70 mbar : 0,005 % du relevé de 10 à 100 % de la pleine échelle maximum.

• Stabilité : 0,0075 % du relevé par an.
• Stabilité de contrôle :

> Mode actif : 0,001 % de chaque plage.

> Plage 25/70 mbar : 0,004 % de chaque plage.

> Mode passif de plage : pas d’incertitude supplémentaire.

• Résolution d’affichage : Sélectionnable par l’utilisateur jusqu’à 1:1 000 000.
• Réponse au contrôle : 15 secondes ou moins avec dépassement nul dans un volume de 245 cm³, par incréments de 10 %.
• Précision relative négative (en option) : 0,005 % des 25 % de la pleine échelle ou 0,0345 mbar.
• Référence barométrique (en option) : 0,1379 mbar d’erreur maximum par an.
• Référence de vide (en option) : 0,014 mbar d’erreur maximum par an.
• Étalonnage : Un rapport d’étalonnage avec certificat de traçabilité NIST (National Institute of Standards and Technology) est fourni. Étalonnage accrédité par le NVLAP disponible.

> Écart maximum par rapport à la véritable valeur de pression incluant les effets de la précision, de la stabilité et de la température et la norme d’étalonnage :

Plages de 25 mbar à 172 bar (25 à 100 % de la pleine échelle).

90 jours : 0,006 % du relevé.

1 an : 0,009 % du relevé.

> Paramètres de contrôle :

Volume : 82 à 980 cm³.

Limite basse de contrôle : 0 mbar, manométrique / 10 mbar, absolu.

• Communications :

> RS-232 et IEEE-488, syntaxe SCPI.

> Micrologiciel mis à jour par interface RS-232.

• Pilotes :

> Pilote LabVIEW.

> Pilote MET/CAL disponible en option.

• Langues :

> Menus et fonctions : anglais, japonais, français, espagnol, chinois, italien et allemand.

OPTIONS :

• Référence barométrique (mode absolu et relatif négatif).
• Référence de vide (mode absolu).
• Mode relatif négatif uniquement.
• Étalonnage accrédité NVLAP.
• Kit de montage en rack.
• Pilote MET/CAL.
• Logiciel Intecal.
• Ensemble piège à liquide.

AUTRES MODÈLES :

• 7252 : Contrôleur de pression numérique double sortie – Avec pourcentage de performance pleine échelle pour chaque plage.
