Baie de pression — Caractérisation de capteurs de pression

Caractérisation de capteurs de pression - MB Solutions.

Les fabricants de capteurs de pression dans l’aéronautique cherchent à les rapprocher de plus en plus des moteurs/turbines, donc ils doivent garder les mêmes performances métrologiques tout en résistant à des températures de plus en plus élevées. La caractérisation des capteurs de pression sous ambiance de température/humidité est donc primordiale.

• MB Electronique s’occupe pour vous de :
• L’intégration en pression des instruments, tuyauteries multivoies, protections et sources nécessaires.
• L’intégration en température des instruments et sondes spécifiques nécessaires, ainsi que leur adéquation avec les besoins de maintien en environnement contrôlé (enceintes).
• L’intégration en électricité des sources, alimentations, instruments de mesure et câblages spécifiques multivoies nécessaires.
• La conception d’une section logicielle spécifique pour le traitement des données.

SOLUTION :

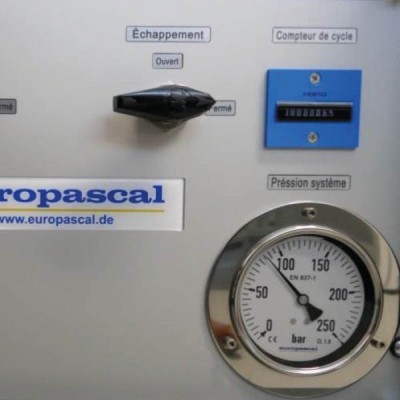

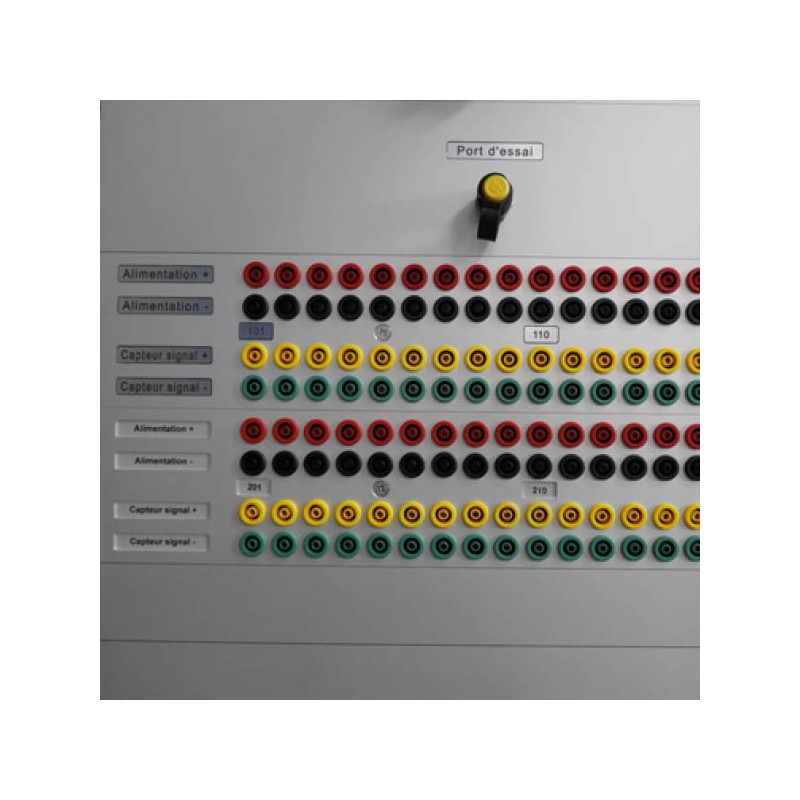

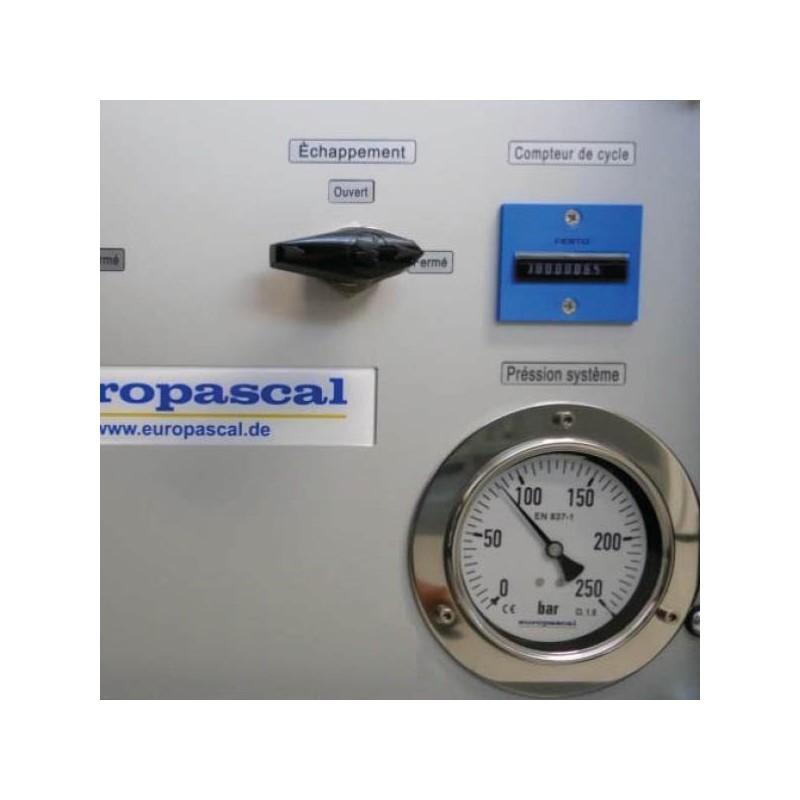

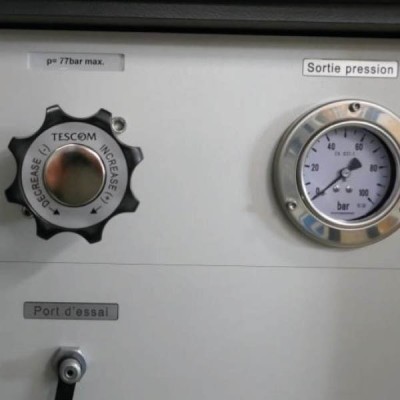

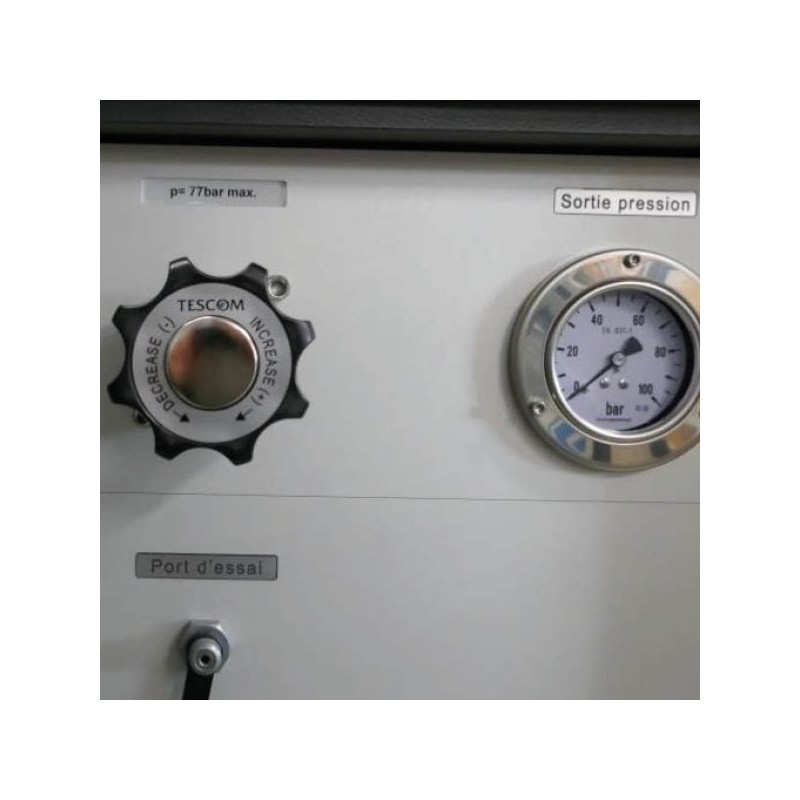

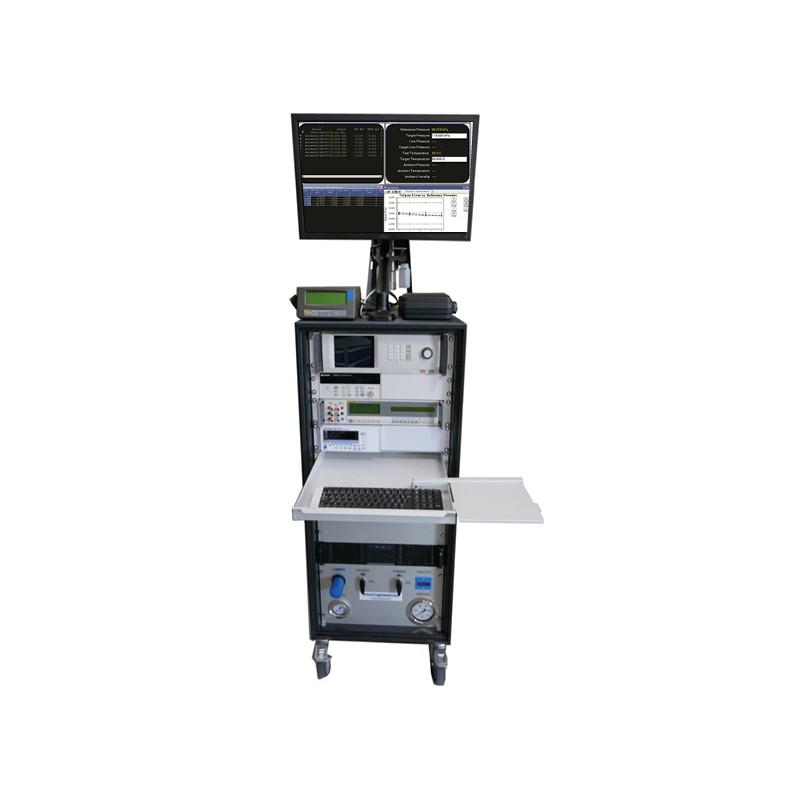

• Système intégré composé d’une baie intégrant une source de tension stabilisée, un multiplexeur pour assurer la mesure de 20 capteurs en même temps, un contrôleur étalon de pression, un surpresseur pour alimenter le contrôleur depuis un réseau d’air comprimé, un multimètre de référence, un thermomètre étalon multivoies avec sondes, un ordinateur, le tout relié à une enceinte thermostatique.

AVANTAGES :

• Tous les domaines dans une seule baie reliée à une enceinte climatique.
• Système autonome depuis un réseau d’air comprimé.
• Solution multi-voies avec traitement des données par ordinateur.
• Valeurs de pression de qq mbar à 4000 bar (configurable).
• Meilleur niveau d’incertitude grâce au multimètre de référence 8,5 digits.
• Solution clé en main avec formation associée & suivi métrologique.
• Logiciel optionnel COMPASS (FLUKE) pour la supervision des équipements.
