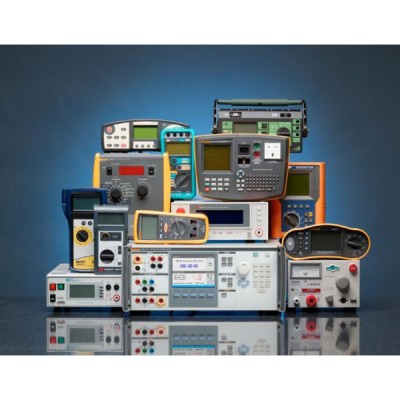

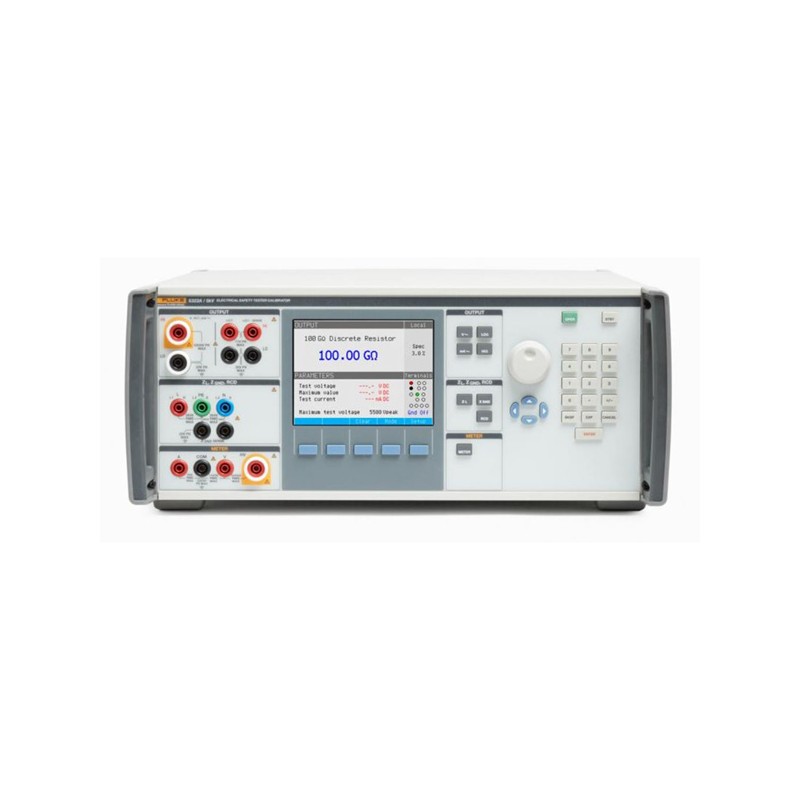

5322A — Calibrateur de testeur électrique

Calibrateur de testeur électrique - 5322A FLUKE CALIBRATION

Le calibrateur de testeur électrique 5322A permet aux techniciens d’étalonnage de se conformer aux nouvelles normes réglementaires jusqu’à quatre fois plus vite qu’avec les méthodes traditionnelles manuelles, utilisant de multiples produits. Le 5322A remplace le calibrateur de testeur électrique 5320 A.

Le calibreur 5322A facilite la mise en conformité avec des normes internationales rigoureuses telles que les normes CEI/EN, la 17e édition des réglementations BS7671 du Royaume-Uni, la norme AS/NZS 3000 d’Australie et de Nouvelle-Zélande, et les règlementations chinoises d’étalonnage/vérification pour divers testeurs électriques.

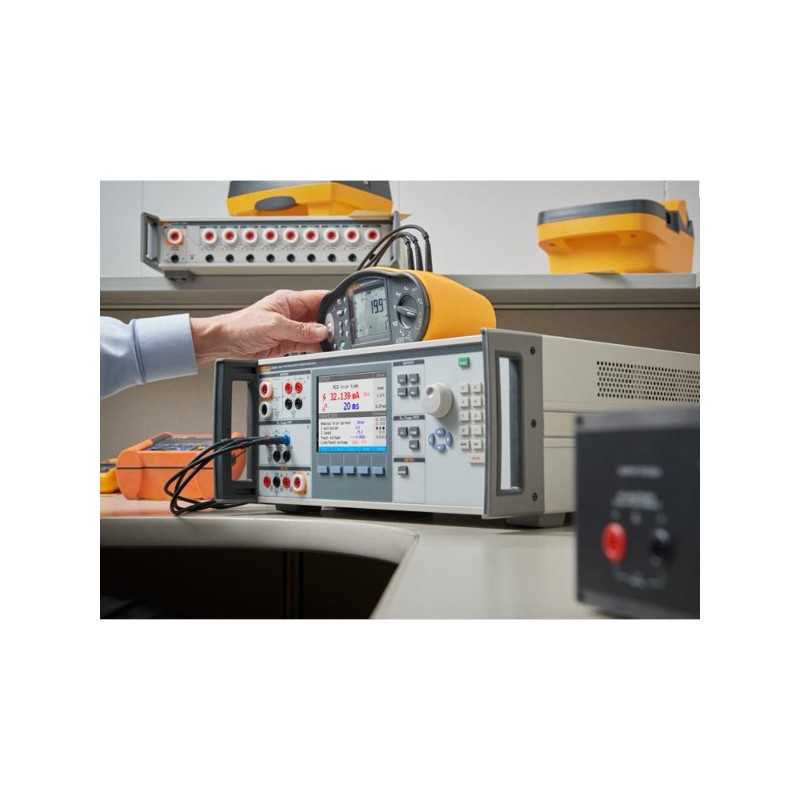

Le 5322A réunit plusieurs fonctions dans un même instrument pour remplacer les résistances discrètes, les boites à décades et les solutions personnalisées généralement utilisées pour l´étalonnage des testeurs électriques. Cette solution à boîtier unique accélère et simplifie l´étalonnage parce que les utilisateurs n’ont besoin d´apprendre, d’utiliser et d’entretenir qu’un seul calibrateur au lieu de plusieurs instruments. Et bien qu’il soit difficile d’automatiser plusieurs instruments, le 5322A peut être automatisé avec le logiciel de gestion d’étalonnage MET/CAL®—ce qui accroît encore davantage la vitesse et le rendement.

Étalonnez tous les principaux types de testeurs de sécurité électrique au moyen d’un seul calibrateur. Le 5322A permet d’étalonner toutes les grandes catégories de testeurs de sécurité électrique. Les avantages de ce calibrateur sont mis en évidence par les fonctionnalités clés qu’il offre pour l’étalonnage de charges de travail individuelles.

COUVERTURE ETENDUE DE LA CHARGE DE TRAVAIL :

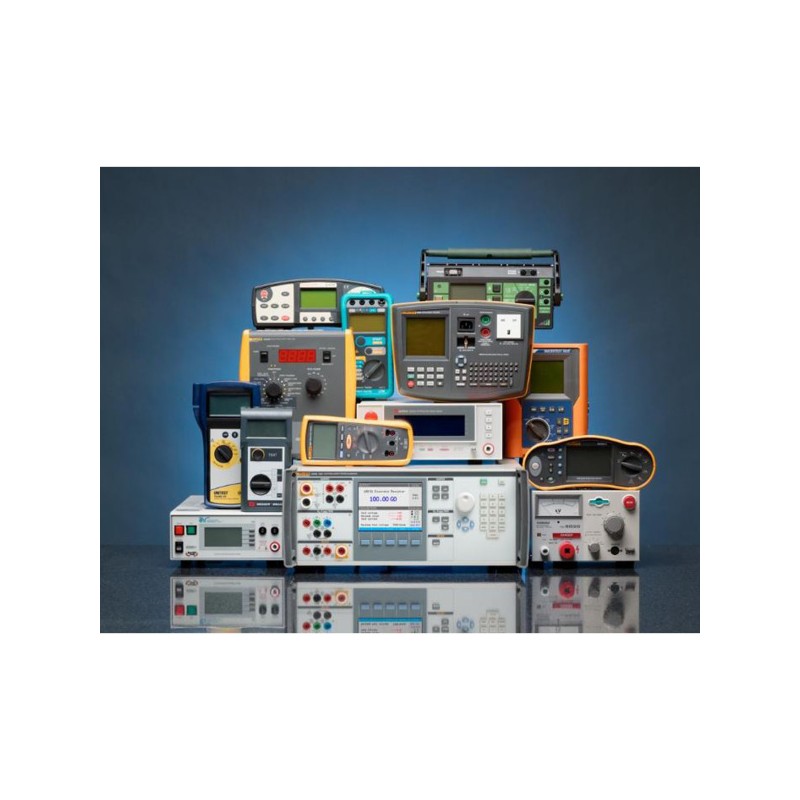

Le 5322A permet d’étalonner une gamme étendue d’équipements, y compris :

• Testeur de rigidité diélectrique.
• Testeurs de résistance d´isolement (mégohmmètres) y compris les testeurs analogiques plus anciens.
• Testeurs d´impédance de ligne/boucle.
• Testeurs de continuité.
• Testeurs de résistance de terre.
• Testeurs de liaison à la terre.
• Testeurs de courant de fuite.
• Testeurs de disjoncteur (RCD/GFCI).
• Testeurs d´installation multifonction.
• Testeurs d´appareils portables (TAP).

CARACTÉRISTIQUES :

• Source de faible résistance :
• Gamme : 100 mOhms à 10 kOhms + sélection de valeur unique à 10 mOhms, DC et fréquence de ligne (50/60 Hz).

Source de résistance élevée 1,5 kV (DC uniquement) :

• Gamme : 10 kOhms à 10 GOhms + sélection à valeur unique à 100 G.

Source de résistance élevée 5,5 kV (DC uniquement) (5322A avec /5 option) :

• Gamme : 10 kOhms à 100 GOhms.
• Mesure de tension de test :
• Gamme : 0 V DC à 5 500 V DC.

Source de résistance de liaison à la terre - Mode de résistance :

• Gamme : 1 mOhms à 1 700 Ohms, DC et fréquence de ligne (50/60 Hz).
• Source d’impédance de boucle/ligne :
• Gamme : 25 Ohms à 1 700 Ohms.
• Mode d’analyse/de correction manuelle :
• Gamme d’impédance résiduelle : 0 Ohms à 10 Ohms.
• Résolution : 1 mOhms.

Mode COMP de correction (compensation de boucle active) (option 5322A/VLC) :

• Impédance compensée maximum : 0 Ohms à 2 Ohms.

Source du courant de fuite :

• Gamme : 0,1 à 30 mA.
• Tension d’essai :

> Mode passif : 60 V AC à 250 V AC rms.

> Mode différentiel : 60 V AC à 250 V AC rms.

> Mode de remplacement : 10 V AC à 250 V AC rms.

> Mode actif (5322A/VLC uniquement)[1] : 50 V AC à 100 V AC rms.

• Incertitude :

> Mode passif : ± (0,3 % du réglage + 2 µA).

> Mode différentiel : ± (0,3 % du réglage + 2 µA).

> L’incertitude de test peut être influencée par l´instabilité de la tension d´alimentation.

> Mode de substitution : ± (0,3 % du réglage + 2 µA).

> Mode actif (5322A/VLC uniquement)[1] : ± (0,3 % du réglage + 1 µA).

[1] Les sorties du mode actif sont synchronisées avec la fréquence de l’alimentation secteur AC, pour supprimer les interférences entre le calibrateur et les sources de bruit externes.

Simulation du corps humain (pour le courant de fuite de substitution uniquement) :

> Gamme de résistance : 0 Ohms à 10 000 Ohms.

> Résolution : 1 Ohms.

RCD (Residual Current Device, disjoncteur différentiel) (pour testeurs d´installation) :

• Gamme de courant de déclenchement :

> Mode 0,5 x I et 1 x I : 5 à 30 mA par paliers de 1 mA.

> Mode 1,4 x I et 2 x I : 14 à 60 mA par paliers de 1 mA.

> Mode 5 x I : 50 à 150 mA par paliers de 1 mA.

• Résolution de mesure du courant de déclenchement :

> 1 µA en dessous de 30 mA.

> 10 µA dans la gamme de 30 mA à 150 mA.

> 100 µA dans la gamme de 300 mA à 3 A.

Incertitude de mesure du courant de déclenchement :

• Courant de déclenchement : ± 1 % du réglage de courant nominal (I).
• Gamme du temps de déclenchement : 10 à 5 000 ms.
• Incertitude de temps de déclenchement : (0,02 % du réglage + 0,25 ms).
• Tension de ligne/contact :

> Gamme de tension de contact : 50 V.

> Réglage de tension de contact : sous la forme de points discrets en fonction de la valeur du courant de déclenchement configurée.

> Résistance série de contact : 0,02 Ohms, 0,05 Ohms, 0,10 Ohms, 0,35 Ohms, 0,50 Ohms, 0,96 Ohms, 1,7 Ohms, 4,7 Ohms, 9 Ohms, 17 Ohms, 47 Ohms, 90 Ohms, 170 Ohms, 470 Ohms, 900 Ohms, 1 700 Ohms.

> Gamme de tensions secteur : 250 V.

> Incertitude de tension de ligne : ±(5 % relevé + 3 V).

> Tension de ligne nominale sélectionnable par l´utilisateur : 100 V/115 V/120 V/220 V/230 V/240 V/250 V ou Réel.

> Mode de restauration de l´alimentation différée post-déclenchement : sélectionnable par l´utilisateur.

RCD (Residual Current Device, disjoncteur différentiel) (pour les testeurs d´appareils portables) :

• Gamme de courant de déclenchement : Mode 0,5 x I à 5 x I : 5 à 150 mA par paliers de 1 mA.
• Résolution de mesure du courant de déclenchement : 1 µA.
• Incertitude de mesure du courant de déclenchement : Courant de déclenchement : ± 1 % du réglage de courant nominal (I).
• Gamme du temps de déclenchement : 10 à 5 000 ms.
• Incertitude de temps de déclenchement : (0,02 % du réglage + 0,25 ms).
• Tension de ligne : Délai de reconnexion : 2,5 s.

Calibrateur de tension AC/DC (5322A avec option VLC) :

• Gamme : 0,03 V à 600 V, AC ou DC (0,5 à 1 %).
• Gammes internes :

> Mode AC : 0,3 V à 600 V.

> Mode DC : 0,3 V à 600 V.

Multimètre :

• Tension de tenue maximale :

> Borne HV à borne COM : 5 000 V rms.

> Borne V à borne COM : 1 100 V rms.

> Borne COM vers une prise de terre de protection : 2 200 V crête.

• Incertitude de tension AC/DC :

> Entrée V (1 100 V) : 0 V DC à ±1 100 V DC 10 mV à 1 100 V AC rms.

> Entrée HV (5 000 V) : 0 V DC à ±5 000 V DC 5 V à 5 000 V AC rms.

• Courant AC/DC :
• Gamme : 0 à 20 A en continu, 20 A à 30 A jusqu´à 5 minutes, AC rms ou DC.
• Alimentation AC :
• Gamme : 0 kVA AC à 33 kVA AC.
• Type : Apparente, active, réactive.
• Indication de phase : Angle de phase (f), facteur de puissance (PF).
• Incertitude de phase (df) : ± 0,1 °.
• Alimentation DC :
• Gamme : 0 à 33 kVA DC.

Mesure de la distorsion de tension AC haute tension :

• Gamme de fréquences : 45 à 65 Hz.
• Nombre d´harmoniques : 25.

Mesure du coefficient de la tension d´ondulation DC haute tension :

• Gamme de tensions : 100 V DC à 5 000 V DC.
• Gamme de coefficient d´ondulation : 10 %.

Mesure de la tension de test Flash (utilisation du mode Flash LC ou Flash V) :

• Gamme de tension de classe I : 2 000 V AC eff.
• Incertitude : ±(0,3 % relevé + 6 V).
• Gamme de tension de classe II : 3 000 V AC efficaces.
• Incertitude : ±(1 % de la valeur relevée + 6 V).

Mesure des courants de fuite Flash (Utilisation du mode Flash LC) :

• Gamme : 0 mA AC rms ou DC à 300 mA AC rms ou DC.
• Résolution : 4,5 chiffres.

Le calibrateur 5322A remplace le calibrateur 5320 A.

AUTRES MODÈLES :

• 5322A - Calibrateur de testeurs électriques multifonction avec résistance 1,5 kV.
• 5322A/5 - Calibrateur de testeurs électriques multifonction avec sorties de résistance haute tension 5 kV.
• 5322A/40 - Calibrateur avec résistance 1,5 kV et sonde 40 kV.
• 5322A/VLC - Calibrateur avec résistance 1,5 kV, source 600 V, compensation de boucle de tension.
• 5322A/5/40 - Calibrateur avec résistance 5 kV et sonde 40 kV.
• 5322A/5/VLC - Calibrateur avec résistance 5 kV, source 600 V, compensation de boucle de tension.
• 5322A/VLC/40 - Calibrateur avec résistance 1,5 kV, source 600 V, compensation de boucle de tension et sonde 40 kV.
• 5322A/5/VLC/40 - Calibrateur avec résistance 5 kV, source 600 V, compensation de boucle de tension et sonde 40 kV.
