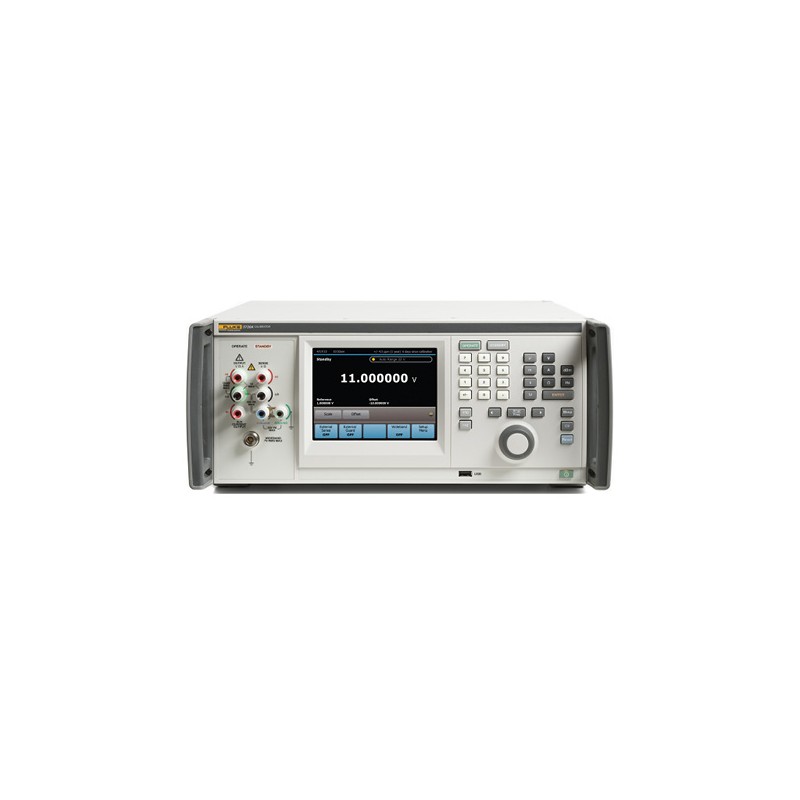

5730A — Calibrateur multifonction haute performance 3.5ppm

Étalonneur multifonction haute performance - 5730A FLUKE CALIBRATION

L’étalonneur multifonction 5730A permet d’étalonner une gamme importante de multimètres numériques, en incluant les multimètres numériques à grande échelle à 8,5 chiffres, ainsi que les voltmètres RF équipés de l’option large bande.

Il est conçu pour les professionnels de l’étalonnage qui requièrent un étalonneur multifonction aux signaux DC/IF les plus précis ainsi que pour ceux qui cherchent simplement le meilleur étalonneur disponible. Les métrologues des laboratoires nationaux, l’armée, les laboratoires d’étalonnages indépendants et les professionnels du secteur privé, aux processus complexes, reconnaissent les performances et la fiabilité du dispositif 5730A.

L’étalonneur 5730A permet l’étalonnage d’artéfacts. Seuls trois étalons d’artéfacts sont requis pour étalonner le rendement optimal de l’ensemble des gammes et fonctions : une référence de 10 V DC, une référence de résistance de 1 ? et une autre de 10 k ?. L’étalonneur contrôle le processus qui dure environ une heure, contre plusieurs heures avec les méthodes traditionnelles d’étalonnage. Non seulement l’étalonnage d’artéfacts permet de gagner du temps et d’économiser sur les coûts d’équipement, mais il prolonge également la période entre deux étalonnages du dispositif 5730A de deux ans avant que ce dernier ne requière une inspection complète.

Comme le dispositif 5730A tolère des températures de fonctionnement variant de 15 à 35° C, il peut être étalonné sur son lieu de fonctionnement, sans qu’il soit nécessaire de l’envoyer vers un laboratoire classique.

Pour assurer que l’étalonneur 5730A conserve ses caractéristiques entre deux étalonnages, la fonction intégrée et automatique Cal Check contrôle chaque gamme et chaque fonction à l’aide d’un jeu d’étalons internes dédié à surveiller les variations de chacune d’entre elle. Les résultats Cal Check peuvent être téléchargés depuis sur l’ordinateur grâce au port USB situé à l’avant du dispositif, et servent à la conception de graphiques de contrôle permettant de prévoir les performances à long terme de l’étalonneur.

Le 5730A est l’étalonneur DC/IF le plus précis disponible, mais il requiert tout de même l’utilisation de de Bandes de garde pour les multimètres à grande échelle les plus exigeants.

Grâce à l’amplificateur à transconductance Fluke Calibration 52120A, l’étalonneur 5730A peut générer jusqu’à 120 A et afficher le résultat sur son écran tactile. Lorsqu’il fonctionne en mode circuit fermé avec le dispositif 52120A, l’étalonneur 5730A conserve le meilleur niveau de précision de mesure de courant sur la gamme la plus élargie du processus d’étalonnage.

CARACTÉRISTIQUES :

• Tension DC :

> Gamme : 0 à ± 1 100 V.

> 95 % des performances supérieures sur un an : 3,5 ppm + 2,5 µV.

• Tension AC :

> Gamme : 22 µV à 1 100 V / 10 Hz à 1 MHz.

> 95 % des performances supérieures sur un an : 42 ppm + 8 µV.

• Résistance :

> Gamme : 0 à 100 MO, 18 valeurs en x1 et x1,9.

> 95 % des performances supérieures sur un an : 6,5 ppm.

• Courant DC :

> Gamme : 0 à ± 2,2 A (0 à ± 11 A avec le modèle 5725 A ; 0 à ± 100 A avec le modèle 52120A).

> 95 % des performances supérieures sur un an : 35 ppm + 7 nA.

• Courant AC :

> Gamme : 9 µA à 2,2 A, 10 Hz à 10 kHz (9 µA à ±11 A avec 5725 A ; 9 µA à ± 120 A avec 52120A).

> 95 % des performances supérieures sur un an : 103 ppm + 8 nA.

• Option de tension AC à large bande :

> Gamme : 300 µV à 3,5 V / 10 Hz à 50 MHz.

> 99 % des performances supérieures sur un an : 0,4 % + 500 µV.

AUTRES MODÈLES :

• 5730A/03 : Étalonneur multifonction avec option tension alternative à large bande 30 MHz.
• 5730A/05 : Étalonneur multifonction avec option tension alternative à large bande 50 MHz.
• 5730A/S : Étalonneur multifonction sans port USB frontal.
