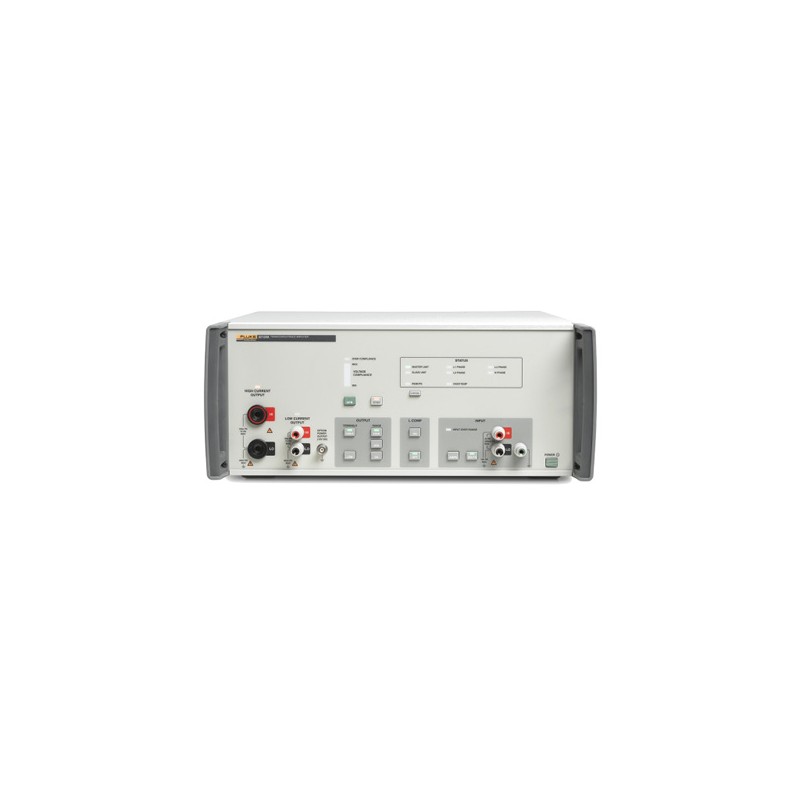

52120A — Amplificateur à transductance

Amplificateur à transductance - 5210 A FLUKE CALIBRATION

L’amplificateur à transductance 52120A de Fluke Calibration fournit un courant DC jusqu’à 100 A et un courant AC jusqu’à 120 A à des précisions atteignant 140 ppm. Ses bobines lui permettent de générer une puissance de 3 000 à 6 000 A. Trois 52120A branchés en parallèle peuvent produit jusqu’à 360 ampères. La capacité d’entraînement inductive de 1 mH et la tension disponible de 4,5 V permettent de prendre en charge un large éventail d’applications.

Il est conçu pour les utilisateurs dont la capacité à traiter leur charge d’étalonnage peut être limitée par le courant de sortie, la précision et la capacité de fonctionnement de leur équipement de test actuel :

• Les professionnels de l’étalonnage dans un laboratoire d’étalonnage/de normalisation ou une centrale électrique.
• Les fabricants d’instruments d’alimentation/d’énergie et de systèmes de mesure, d’analyseurs de la qualité de la puissance ou de convertisseurs de puissance.
• Les utilisateurs d’équipements de tests et de mesures électriques.

Le 52120A fonctionne comme amplificateur à transconductance avec :

• Les étalonneurs multiproduits 5500 A/5520 A/5522A.
• L’étalonneur multifonction 5700 A/5720 A.
• L’étalonneur multiproduits 5080A.
• Système d’étalonnage universel 9100.
• Tout étalonneur, générateur de signal ou module d’alimentation capable de fournir une alimentation de 2 V ou 200 mA, en AC ou DC.

Vous pouvez également utiliser cet amplificateur en mode boule fermée, communiquant en toute transparence avec un étalonneur Fluke Calibration conforme à la norme d’alimentation électrique 6105A ou 6100B pour fournir une précision améliorée au 52120A.

CARACTÉRISTIQUES :

• Limites de fonctionnement :
• Plages de sortie : 2 A, 20 A, 120 A (100 A DC).
• Plage de courant d’entrée : 200 mA, 200 mA, 120 mA (100 mA DC).
• Gain de courant : 10, 100, 1000.
• Plage de tension d’entrée : 2 V, 2 V, 1,2 V (1 V DC).
• Transconductance : 1, 10, 100 siemens.
• Fréquence : jusqu’à 10 kHz.
• Tension maximale disponible en sortie : 4,5 V eff, (6,4 V crête).
• Capacité d’entraînement inductif : Charge de 1 mH.
• Isolation en sortie, de la borne de courant à la terre : 600 V eff, 850 V crête, DC jusqu’à 850 Hz.

CARACTÉRISTIQUES relatives aux performances :

• Précision AC, boucle fermée avec 6105A : Jusqu’à 140 ppm.
• Précision DC, autonome : Jusqu’à 160 ppm.
• Précision AC, autonome : Jusqu’à 350 ppm.
• Précision de l’angle de phase : 0,006°.
• Déplacement maximum de l’angle de phase en fonction de la charge : <0,001° à 60 Hz.

CARACTÉRISTIQUES générales :

• Plage de tension de la ligne d’entrée : 100 à 240 V avec des fluctuations jusqu’à ±10 %.
• Surtension transitoire : Tenue aux chocs (surtension) ; Catégorie II de la norme CEI 60364-4-443.
• Fréquence : 47 à 63 Hz.
• Consommation maximale : <1500 VA.
• Normes de conception et de conformité : Conçu conformément aux normes EN 61010-1:2010, CAN/CSA 22.2 N° 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006, marqué CE, homologué CSA.
• Température de fonctionnement : 5 à 35 °C.
• Plage de température de l’étalonnage : 16 à 30 °C.
• Humidité relative max. pour un fonctionnement sûr (sans condensation) : <80 % de 5 à 31 °C avec diminution linéaire jusqu’à 50 % à 35 °C.
