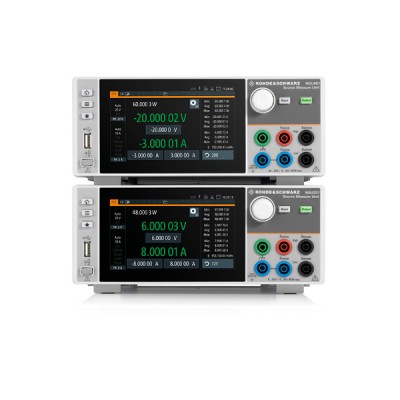

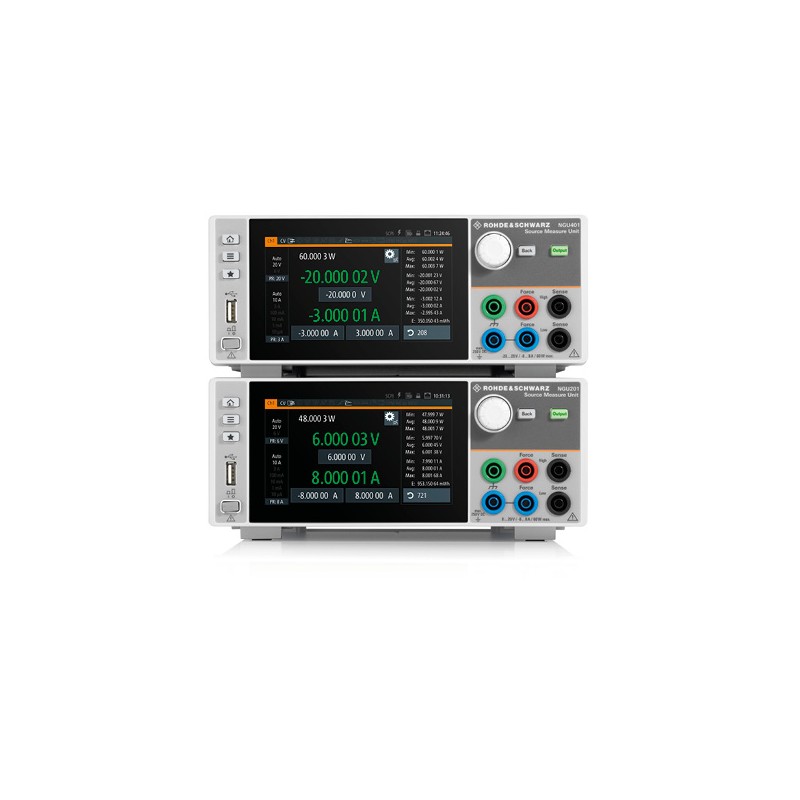

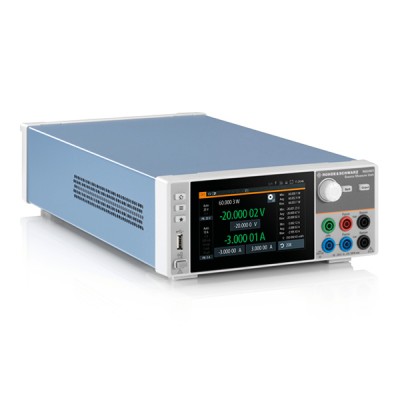

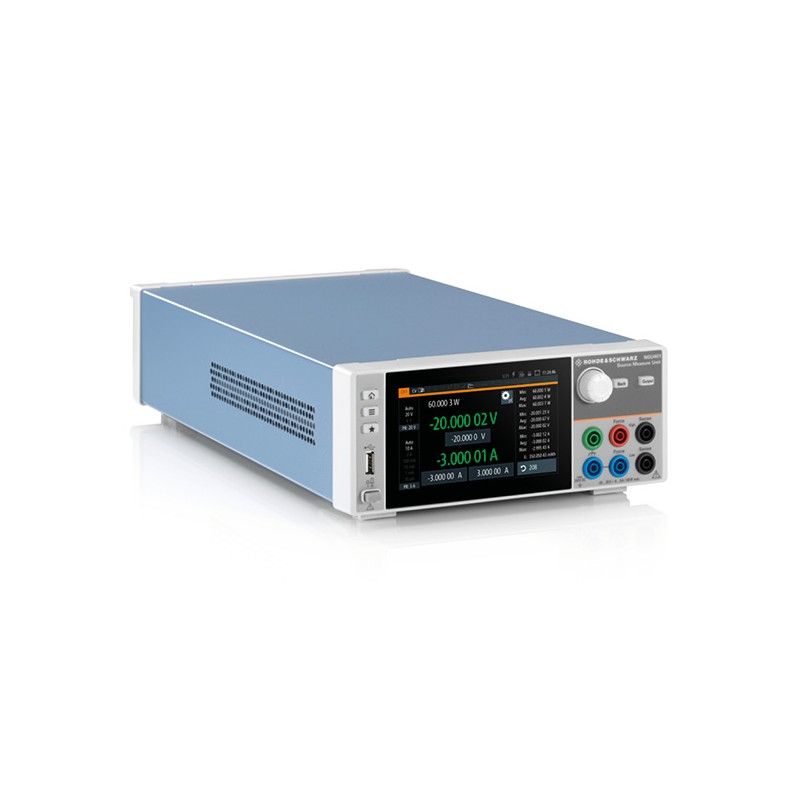

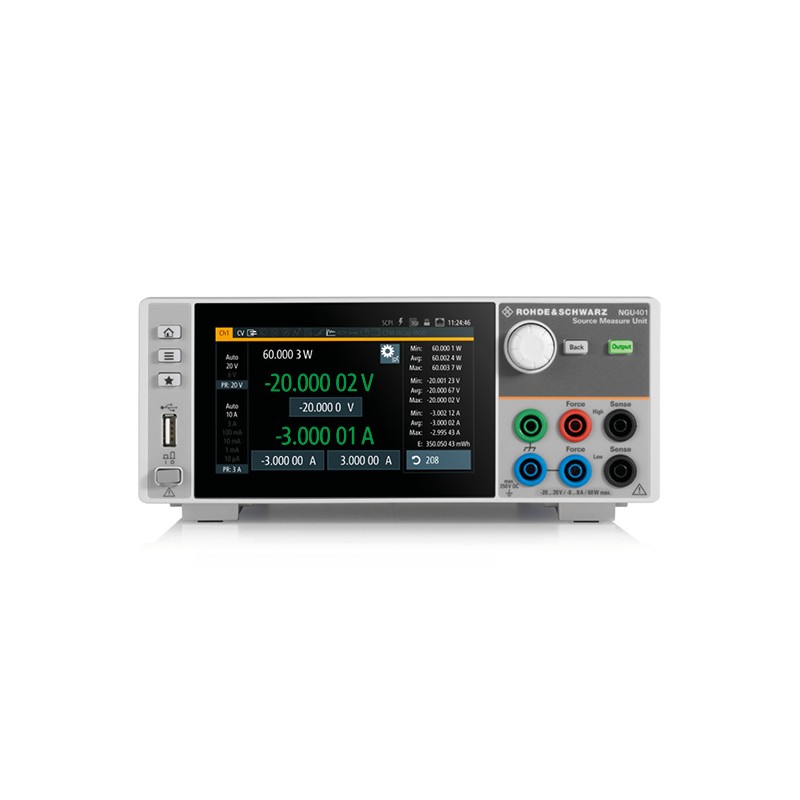

NGU401-COM — Alimentation 4 quadrants, 1 voie - 60W + option K103

Alimentation 4 quadrants, 1 voie - 60 W + option K103 (entrées/sorties numériques) incluse - NGU401-COM Rohde & Schwarz.

L’alimentation 4 quadrants NGU401 vient compléter la gamme des alimentations de la série NGL et NGM en y ajoutant de nouvelles fonctionnalités.

En effet, elle intègre de base un mode « priorité au courant » permettant une régulation rapide du courant afin d’éviter les surintensités sur des composants sensibles.

Grâce à sa grande précision et un temps de récupération de charge rapide, l’alimentation NGU401 convient parfaitement pour vos applications complexes.

Son architecture à 4 quadrants lui permet de fonctionner à la fois comme source ou charge ; et grâce à son entrée analogique, comme amplificateur.

L’entrée analogique pouvant être « attaquée » par un générateur de fonction, cela en fait l’outil parfait pour les tests de semi-conducteur.

• Les avantages :
• Quatre quadrants : fonctionne en source ou charge avec polarité aléatoire.
• Ondulation résiduel (ripple) minimale & faible bruit.
• Régulation de charge rapide.
• Ecran tactile haute résolution avec interface graphique.
• Entrée de modulation.
• Acquisition de données rapide (FastLog).

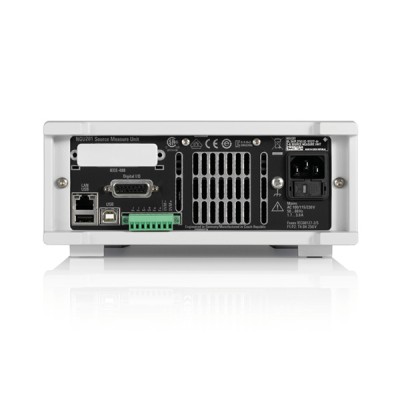

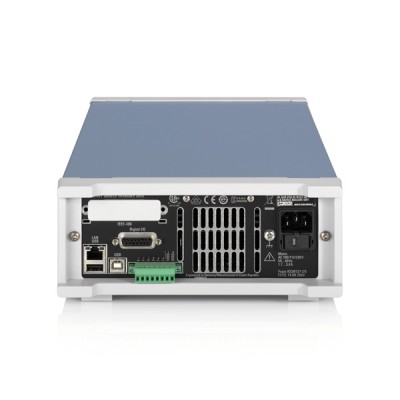

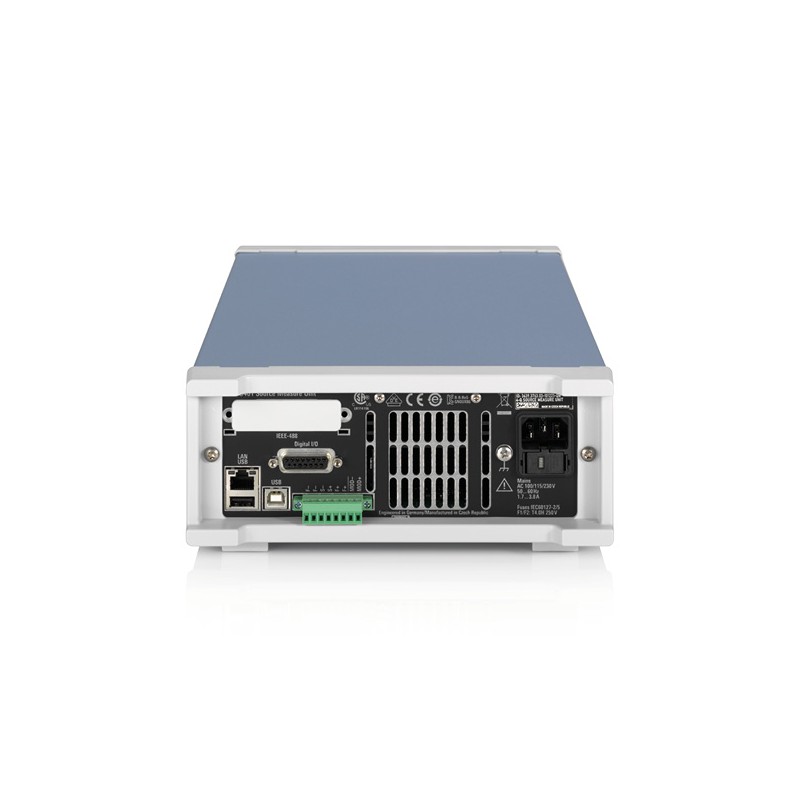

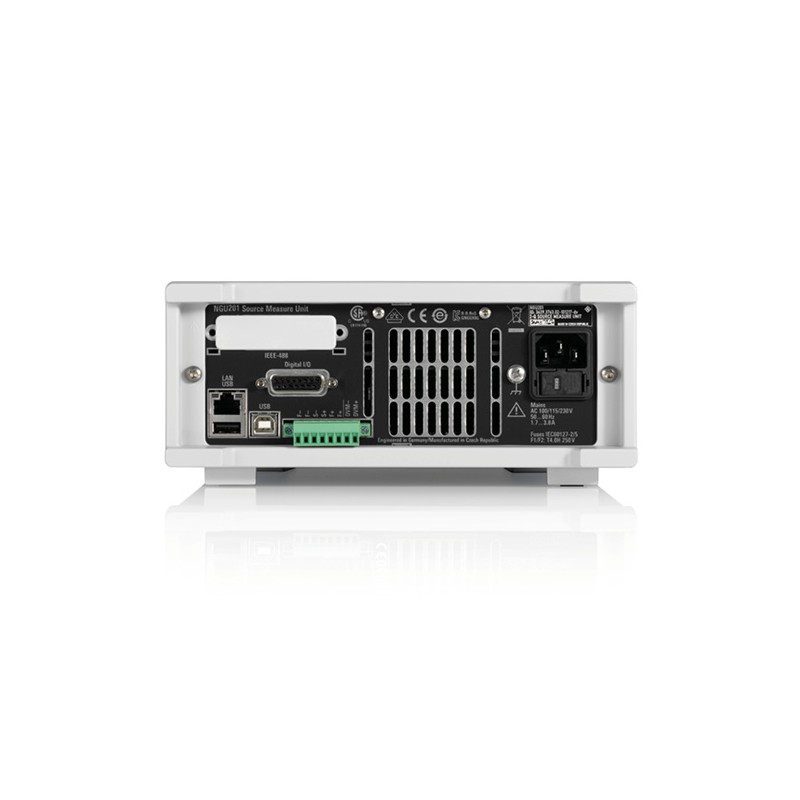

• Connecteurs accessibles en faces avant et arrière.
• Utilisation de table ou en rack.

Les applications :

Caractérisations et test de matériaux et modules (MOSFETS, thyristors, convertisseurs DC-DC, puces de gestion de puissances, cellules solaires, LEDS, diodes laser, et bien plus…)

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Nombre de quadrants : 4.
• Puissance totale maximale : 60 W.
• Tension de sortie : -20 V à 20 V.
• Courant de sortie : = 6 V : 8 A, > 6 V : 3 A.
• Impédance de sortie : -50m à 100 Ohms.
• Faible ondulation résiduelle : ‹500 µVrms.
• Temps de montée/descente : 100 µs.
• Résolution de lecture : 1 µV/100 pA.
• Temps de récupération de charge : < 30 µs.
• Mesure de la vitesse max. : 500 000 échantillion /s.
• Interfaces : USB/LAN en standard - WLAN/GPIB en option.
• Option K103 incluse : entrées/sorties numériques.

AUTRE MODÈLE :

• NGU201 : Alimentation 2 quadrants, 1 voie - 60 W.
• NGU201-COM : Alimentation 2 quadrants, 1 voie - 60 W + Options.
• NGU401 : Alimentation 4 quadrants, 1 voie - 60 W.
• NGU411 : Alimentation 4 quadrants, 1 voie, 20 W.
