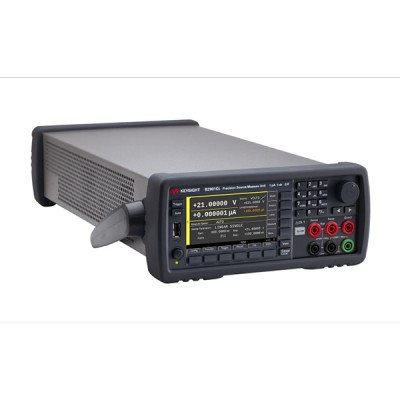

B2901CL — SMU 1 voie, 1 pA, 21 V, 1,5 A

Source de mesure (SMU) 1 voie, 1 pA, 21 V, 1,5 A - B2901CL KEYSIGHT TECHNOLOGIES.

La série Keysight B2900CL propose une solution SMU d’entrée de gamme, conçue pour offrir les performances essentielles de sourcing et mesure de précision à un rapport qualité-prix optimal. Avec deux modèles complémentaires — B2901CL (21 V, 1,5 A) et B2910CL (210 V, 1,5 A, 10 fA) — cette série répond aux besoins des applications d’enseignement, de R&D et de test fonctionnel pour lesquelles la haute tension ou le courant élevé ne sont pas des priorités, mais où la précision et la facilité d’utilisation restent indispensables.

CARACTÉRISTIQUES :

• Résolution de mesure tension : 100 nV.
• Résolution de mesure courant : 1 pA.
• Résolution de sourcing courant : 10 pA.
• Résolution de sourcing tension : 1 µV (les deux modèles).
• Plage de courant la plus basse : 1 µA (B2901CL).
• Vitesse d’échantillonnage : 5 000 pts/s.
• Mémoire tampon : 10 000 pts.
• Intervalle trigger minimum : 200 µs.
• Tension max. : ±21 V.
• Courant max. DC : ±1,515 A.
• Puissance de sortie : 31,8 W par canal.
• Fonctionnement 4 quadrants : source ET sink (charge active).
• Modes DC uniquement (pas de mode pulsé sur la série CL).
• Balayage linéaire, logarithmique et liste (list sweep / AWG).
• AWG jusqu’à 10 000 étapes (B2901CL) — 100 000 étapes (B2910CL).
• Mode haute capacité : jusqu’à 50 µF en charge.
• Écran couleur TFT 4,3" (480 × 272) avec rétroéclairage LED.
• Modes d’affichage disponibles : Single View, Graph View.
• Interfaces de communication : USB 2.0, LAN (100BASE-T), GPIB (IEEE-488.2), Digital I/O.
• Port USB frontal pour export direct de données.
• Interface web graphique intégrée (LXI Core 2011).
• Mesure 2 fils ou 4 fils (Kelvin / remote sense).
• Test de limite (Limit test) disponible sur B2910CL uniquement.
• Support SCPI natif (commandes conventionnelles et étendues).
• Compatible code Keithley 2400 Series (SCPI conventionnel).
• PathWave BenchVue : contrôle sans programmation depuis PC.
• PW9251A PathWave IV Curve Software : mesures I-V avec analyse graphique.
• EasyEXPERT group+ inclus : 15 licences offertes.
• Drivers disponibles : IVI-C, IVI-COM, LabVIEW.

AUTRES MODÈLES :

• B2901C : Source de mesure (SMU) 1 voie, 100 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2902C : Source de mesure (SMU) 2 voies, 100 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2911C : Source de mesure (SMU) 1 voie, 10 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2912C : Source de mesure (SMU) 2 voies, 10 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2910CL : Source de mesure (SMU) 1 voie, 10 fA, 210 V, 1,5 A.

APPLICATIONS :

• Test fonctionnel de composants discrets : résistances, diodes, transistors.
• Caractérisation de cellules photovoltaïques et batteries.
• Mesures de bias et de caractérisation en R&D académique.
• Formation et enseignement en électronique de précision.
• Sourcing DC précis pour le test de circuits et modules.
