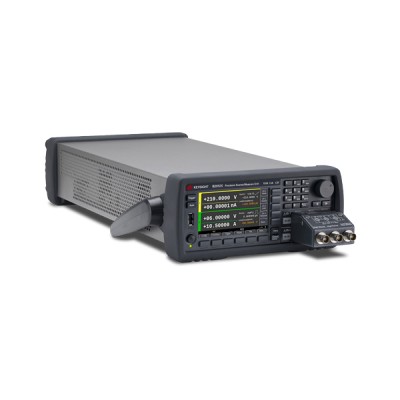

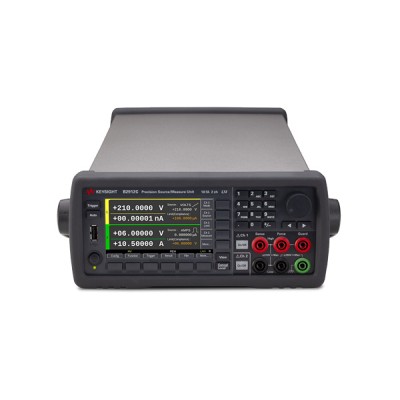

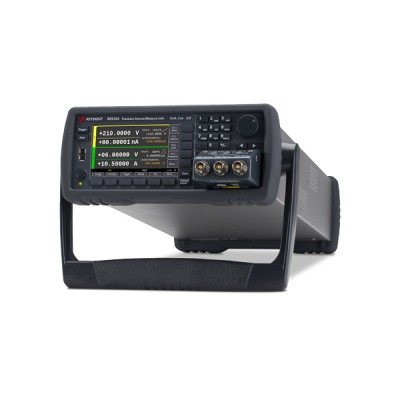

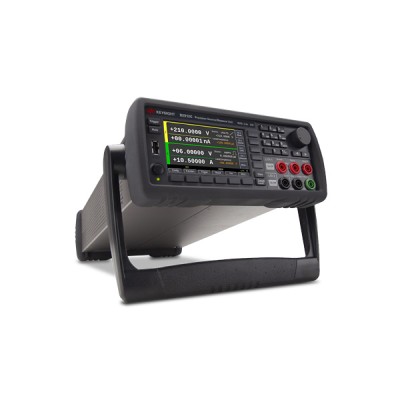

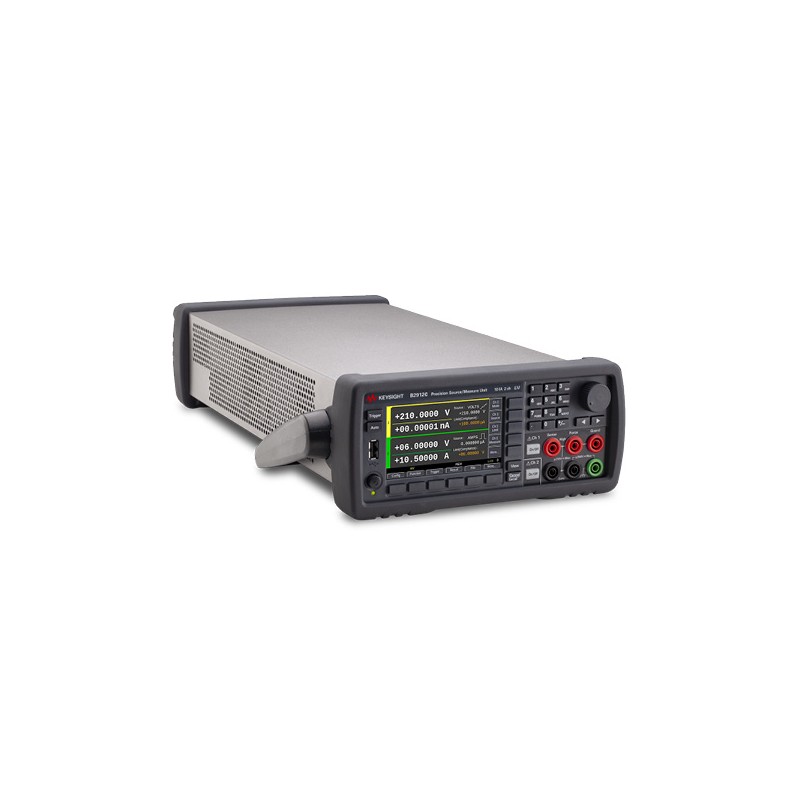

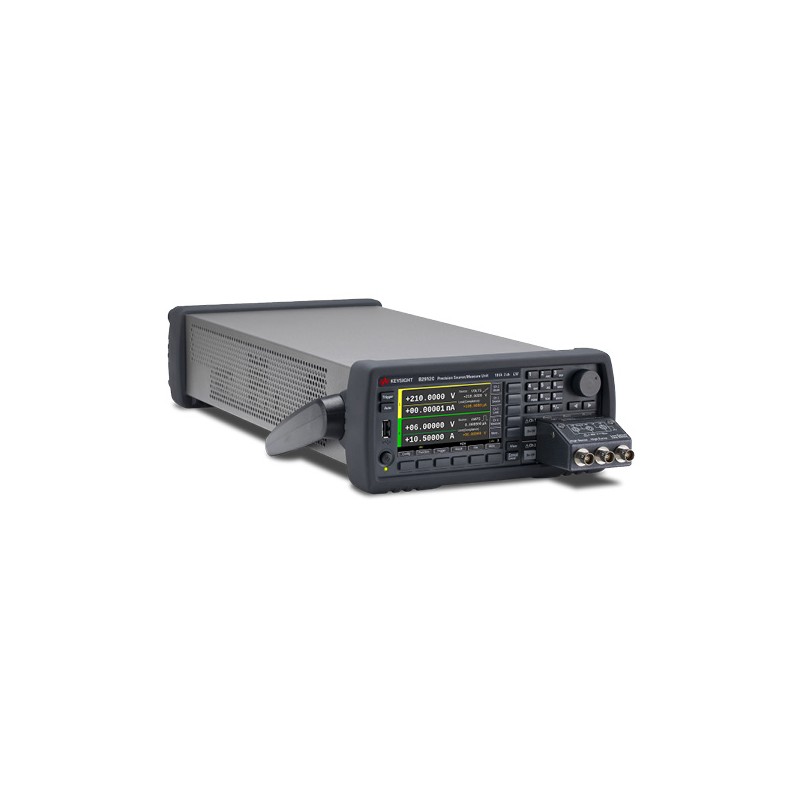

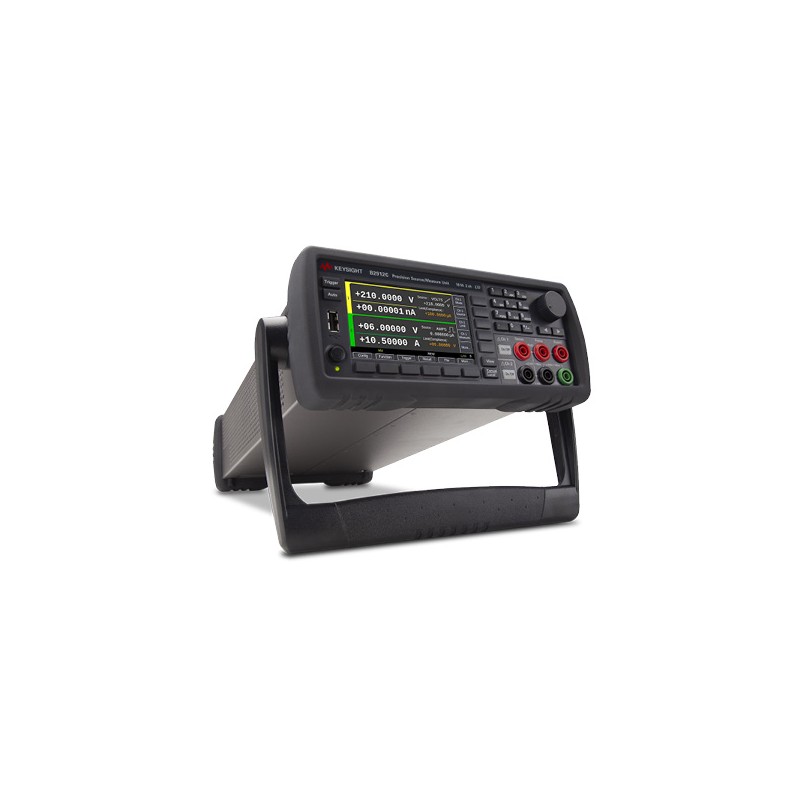

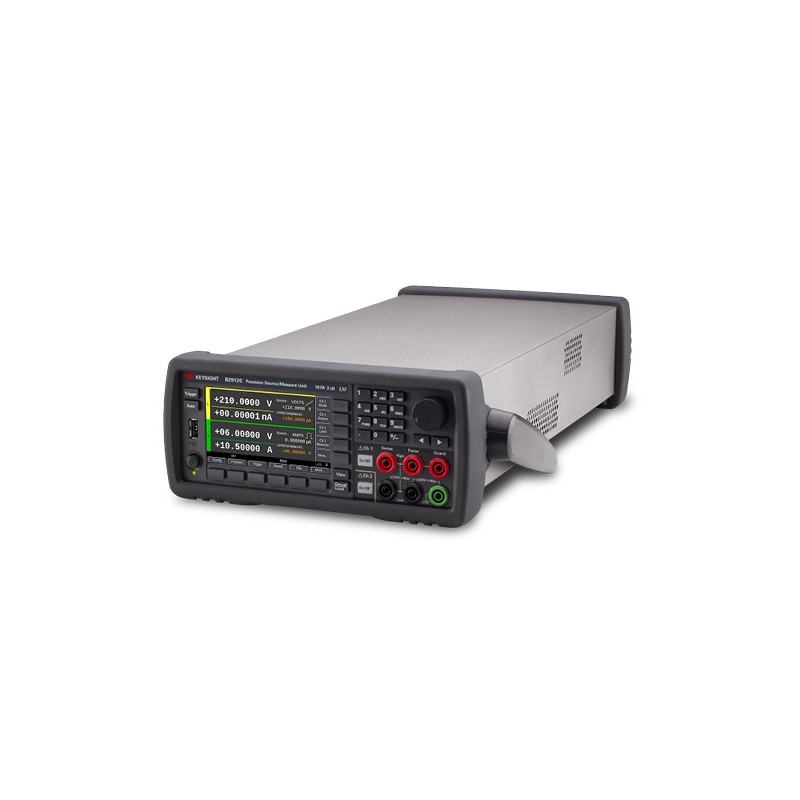

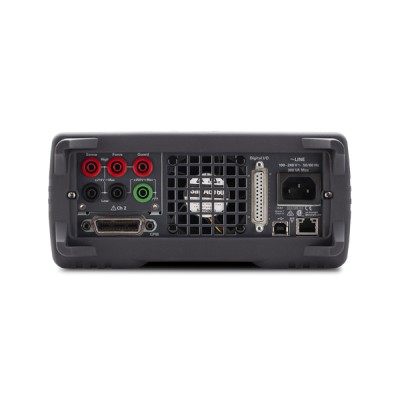

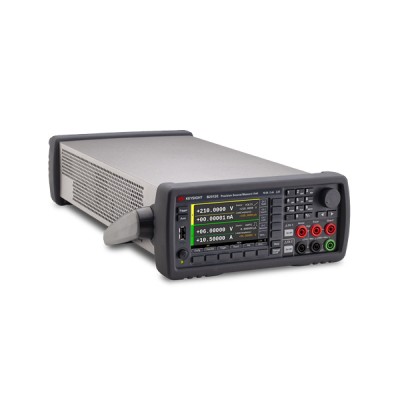

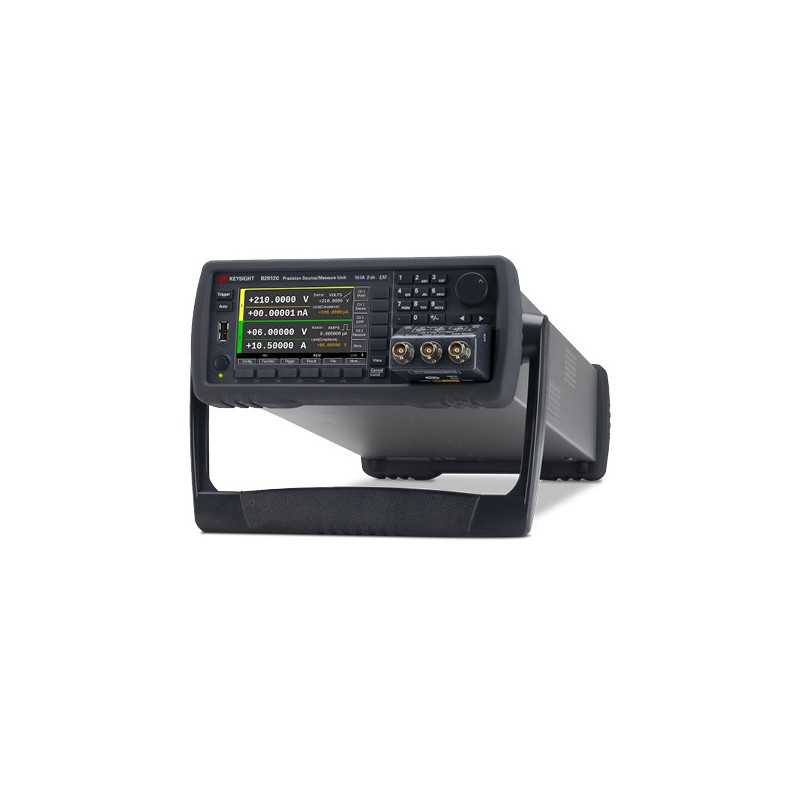

B2912C — SMU 2 voieS, 10 fA, 210 V, 3 A DC / 10,5 A pulsé.

Source de mesure (SMU) 2 voies, 10 fA, 210 V, 3 A DC / 10,5 A pulsé - B2912C KEYSIGHT TECHNOLOGIES.

La série Keysight B2900C est une gamme de SMU (Source/Measure Units) de précision compactes et polyvalentes, idéales pour les mesures courant-tension (I-V) en laboratoire, en développement industriel et en test de production. Avec une résolution de sourcing et mesure jusqu’à 10 fA / 100 nV, une plage de ±210 V et ±3 A DC (±10,5 A pulsé), ces instruments allient performance, flexibilité et productivité sur le banc de test.

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Résolution de mesure courant jusqu’à 10 fA.
• Résolution de mesure tension : 100 nV sur tous les modèles.
• Résolution de sourcing : jusqu’à 10 fA / 100 nV.
• Plage de mesure courant : de ±10 nA à ±10 A (mode pulsé).
• Précision voltage : ±(0,015 % + offset) selon la plage.
• Vitesse de mesure : jusqu’à 100 000 points/seconde (10 µs d’intervalle).
• Mémoire tampon : 100 000 points par canal.
• Tension max. : ±210 V (DC et pulsé).
• Courant max. : ±3,03 A DC — ±10,5 A en mode pulsé.
• Puissance de sortie : 31,8 W par canal.
• Fonctionnement 4 quadrants : source ET sink (charge active).
• Génération de formes d’onde arbitraires (AWG) jusqu’à 100 000 étapes.
• Modes de balayage : linéaire, logarithmique, liste, DC, pulsé.
• Largeur d’impulsion minimale programmable : 50 µs (résolution 1 µs).
• Mode haute capacité : jusqu’à 50 µF en charge.
• Écran couleur TFT 4,3" (480 × 272) avec rétroéclairage LED.
• Modes d’affichage : Single View, Dual View, Graph View, Roll View.

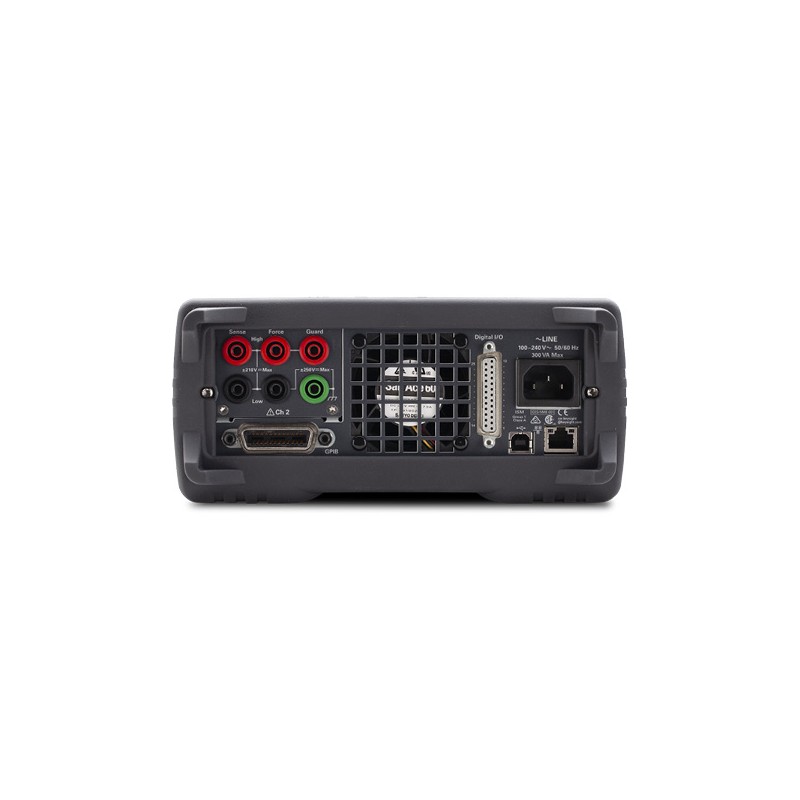

• Interfaces de communication : USB 2.0, LAN (100BASE-T), GPIB (IEEE-488.2), Digital I/O.
• Port USB frontal pour export direct de données sur clé USB.
• Interface web graphique intégrée (LXI Core 2011) — aucun logiciel requis.
• Serveur web embarqué pour contrôle distant via navigateur Java.
• Mesure 2 fils ou 4 fils (Kelvin / remote sense).
• Protection interlock pour tensions > 42 V.
• Support SCPI natif (jeux de commandes conventionnel et étendu).
• Compatible avec le code Keithley 2400 Series (commandes SCPI conventionnelles).
• PathWave BenchVue : contrôle sans programmation depuis PC.
• PW9251A PathWave IV Curve Software : mesures I-V synchronisées avec analyse graphique.
• EasyEXPERT group+ inclus : 15 licences offertes, jusqu’à 8 canaux SMU simultanés.
• Drivers disponibles : IVI-C, IVI-COM, LabVIEW.
• Mémoire programme : 100 ko (environ 2 500 lignes SCPI).

APPLICATIONS :

• Test de semi-conducteurs : diodes, LEDs, FET, BJT, RFIC, MMIC.
• Caractérisation de composants passifs : résistances, varistances, thermistances.
• Test de dispositifs d’énergie verte : cellules photovoltaïques, batteries.
• Test de composants de puissance et automotive.
• Instrumentation médicale et électronique de précision.
• Recherche et éducation : nanodispositifs, matériaux organiques, GMR, CNT.
• Source DC et bias RF pour test de circuits.

AUTRES MODÈLES :

• B2901C : Source de mesure (SMU) 1 voie, 100 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2902C : Source de mesure (SMU) 2 voies, 100 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2911C : Source de mesure (SMU) 1 voie, 10 fA, 210 V, 3 A DC / 10,5 A pulsé.
• B2901CL : Source de mesure (SMU) 1 voie, 1 pA, 21 V, 1,5 A.
• B2910CL : Source de mesure (SMU) 1 voie, 10 fA, 210 V, 1,5 A.
