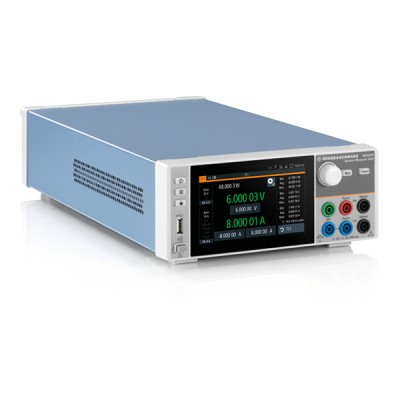

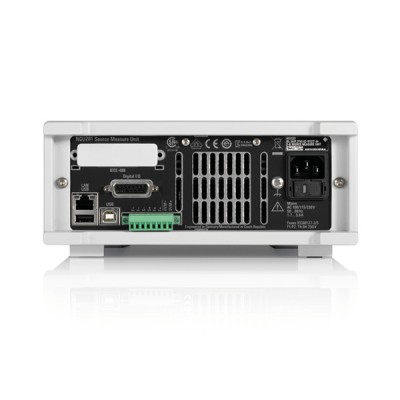

NGU201-COM — Alimentation 2 quadrants, 1 voie - 60W + Options

Alimentation 2 quadrants, 1 voie - 60 W + Options - NGU201 Rohde & Schwarz.

L’alimentation 2 quadrants NGU201 vient compléter la gamme des alimentations de la série NGL et NGM en y ajoutant de nouvelles fonctionnalités.

En effet, elle intègre de base un mode « priorité au courant » permettant une régulation rapide du courant afin d’éviter les surintensités sur des composants sensibles.

Grâce à sa grande précision et un temps de récupération de charge rapide, l’alimentation NGU201 convient parfaitement pour vos applications complexes.

Son architecture à 2 quadrants lui permet de fonctionner à la fois comme source ou charge ; et grâce à son entrée analogique, comme amplificateur.

L’entrée analogique pouvant être « attaquée » par un générateur de fonction, cela en fait l’outil parfait pour les tests de semi-conducteur.

L’alimentation NGU201-COM comprends en standard les options suivantes :

• E/S numérique (NGU-K103).
• Fonction voltmètre (NGU-K104).
• Simulation de batterie (NGU-K106).

Le constat de vérification est inclus en standard.

• Les avantages :
• Quatre quadrants : fonctionne en source ou charge avec polarité aléatoire.
• Ondulation résiduel (ripple) minimale & faible bruit.
• Régulation de charge rapide.

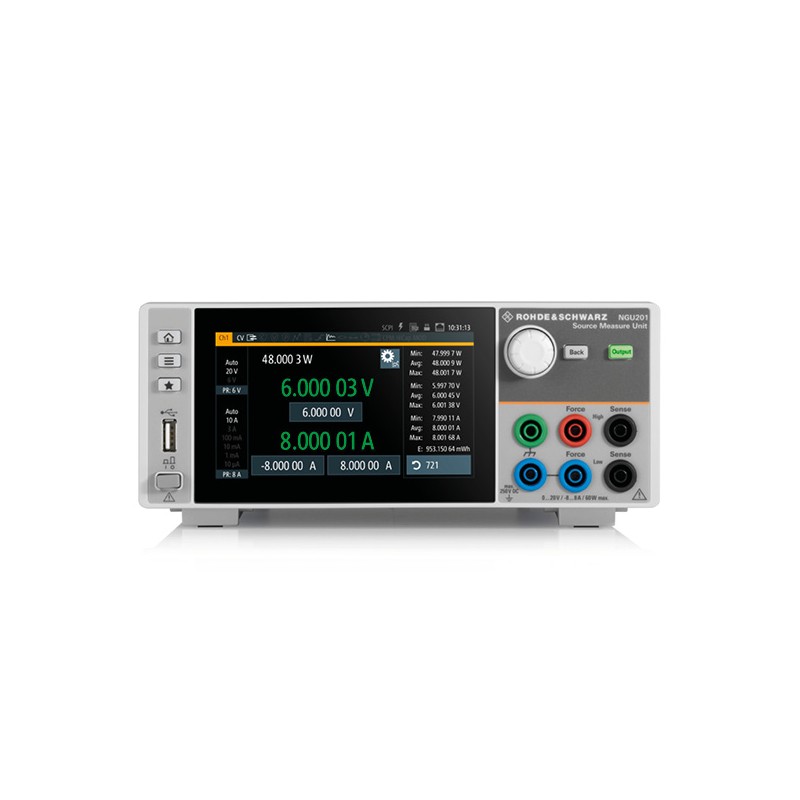

• Ecran tactile haute résolution avec interface graphique.
• Entrée de modulation.
• Acquisition de données rapide (FastLog).

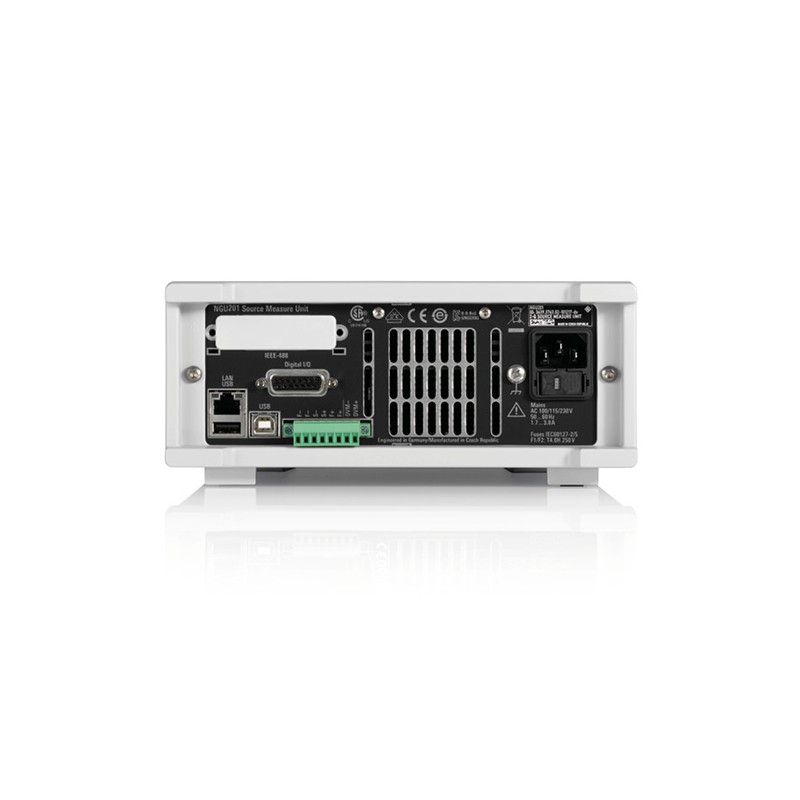

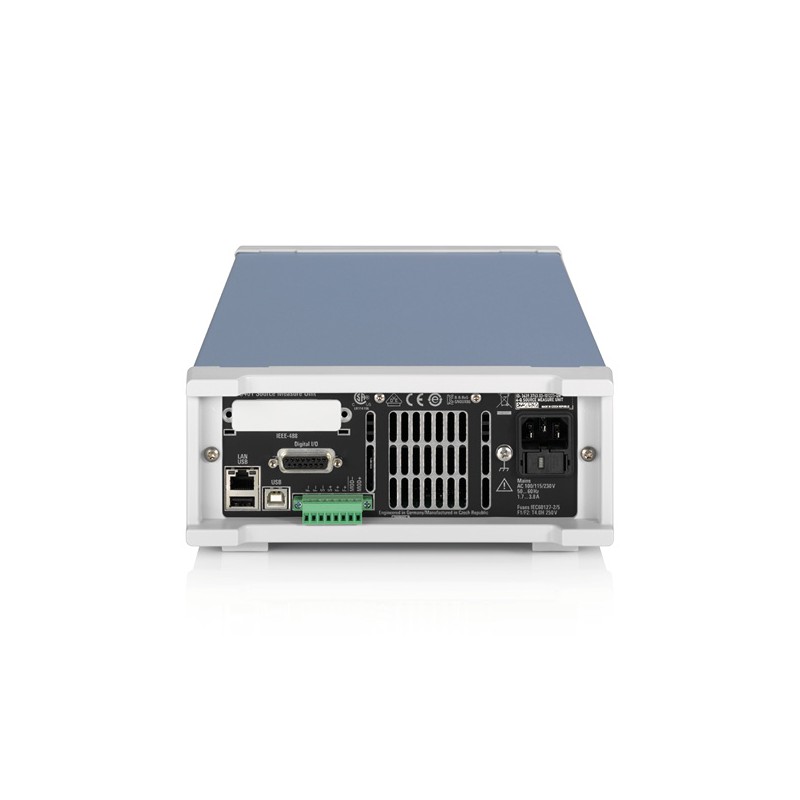

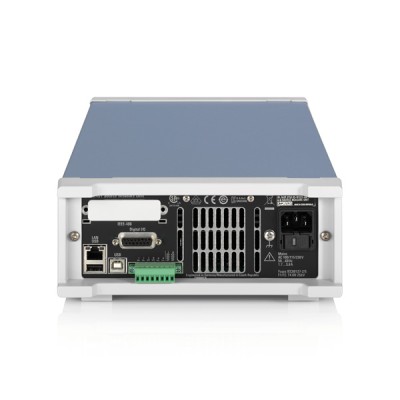

• Connecteurs accessibles en faces avant et arrière.
• Utilisation de table ou en rack.

Les applications :

Caractérisations et test de matériaux et modules (MOSFETS, thyristors, convertisseurs DC-DC, puces de gestion de puissances, cellules solaires, LEDS, diodes laser, et bien plus…)

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Nombre de quadrants : 2.
• Puissance totale maximale : 60 W.
• Tension de sortie : 0 à 20 V.
• Courant de sortie : = 6 V : 8 A, > 6 V : 3 A.
• Impédance de sortie : -50m à 100 Ohms.
• Faible ondulation résiduelle : ‹500 µVrms.
• Temps de montée/descente : 100 µs.
• Résolution de lecture : 1 µV/100 pA.
• Temps de récupération de charge : < 30 µs.
• Mesure de la vitesse max. : 500 000 échantillion /s.
• Interfaces : USB/LAN en standard - WLAN/GPIB en option.
• E/S numérique.
• Fonction voltmètre.
• Simulation de batterie.

AUTRE MODÈLE :

• NGU201 : Alimentation 2 quadrants, 1 voie - 60 W.
• NGU401 : Alimentation 4 quadrants, 1 voie - 60 W.
• NGU401-COM : Alimentation 4 quadrants, 1 voie - 60 W + Option K103.
• NGU411 : Alimentation 4 quadrants, 1 voie, 20 W.
