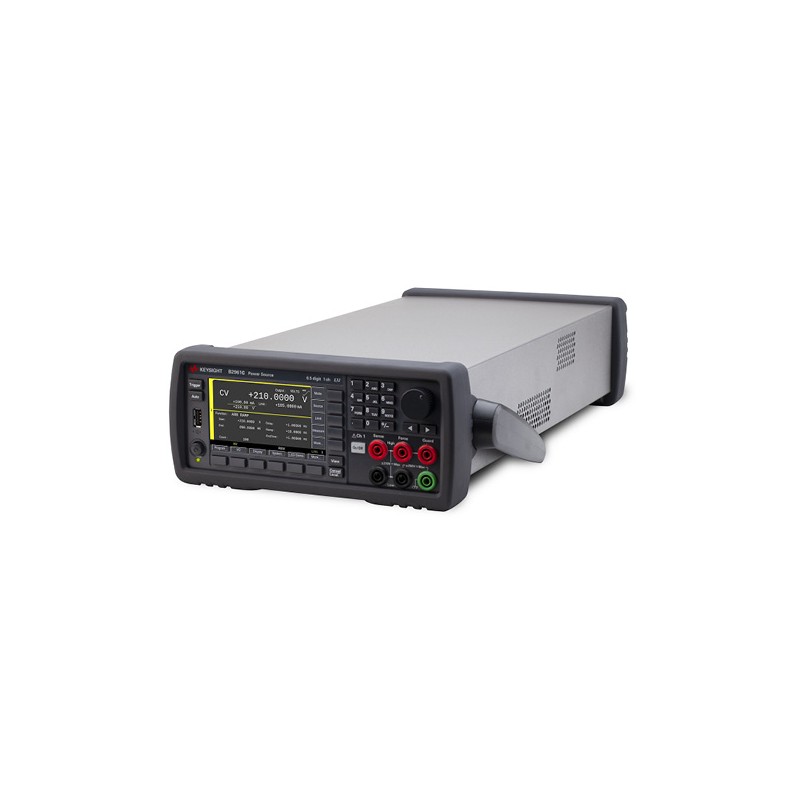

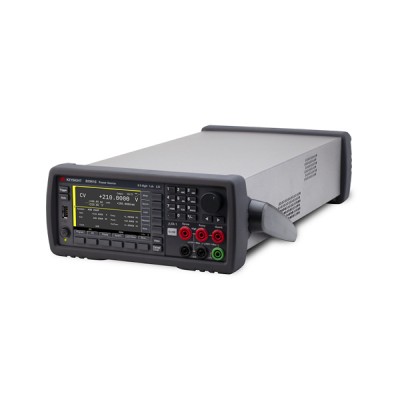

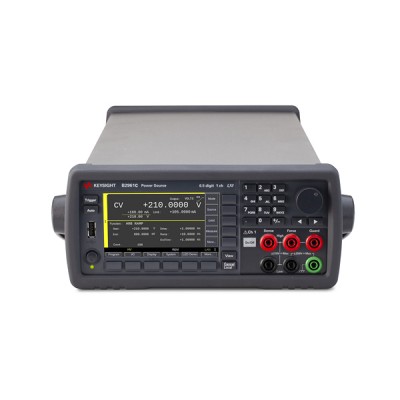

B2961C — SMU faible bruit 6,5 digits - 1 voie

Source de mesure (SMU) faible bruit 6,5 digits - 1 voie, 210 V, 3 A DC / 10,5 A pulsé — B2961C KEYSIGHT TECHNOLOGIES.

La série Keysight B2960C est une gamme de sources de mesure faible bruit haute précision conçues pour les applications de caractérisation analogique, RF et composants sensibles au bruit. Grâce à une résolution de sourcing et mesure jusqu’à 10 fA / 100 nV, une plage de ±210 V et ±3 A DC (±10,5 A pulsé), ainsi qu’un niveau de bruit ultra-faible jusqu’à 10 µVrms avec filtres optionnels, ces instruments allient précision, stabilité et flexibilité pour les applications de laboratoire, de R&D et de validation avancée.

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Résolution de sourcing : 6,5 digits (100 nV / 10 fA minimum).
• Plage tension DC : ±200 mV à ±210 V (bipolaire, 4 quadrants).
• Plage courant DC : ±10 nA à ±3,03 A.
• Courant pulsé max. : ±10,5 A (plage 6 V).
• Puissance de sortie max. : 31,8 W.
• Précision tension : ±(0,015 % + offset) selon la plage.
• Précision courant : ±(0,02 % + offset) selon la plage (±0,4 % sur plage 3 A).
• Temps d’établissement tension (0,1 %) : < 50 µs (plages 200 mV et 2 V), < 110 µs (20 V), < 700 µs (200 V).
• Bruit de sortie sans filtre : < 3 mVrms (10 Hz – 20 MHz, plage 20 V).

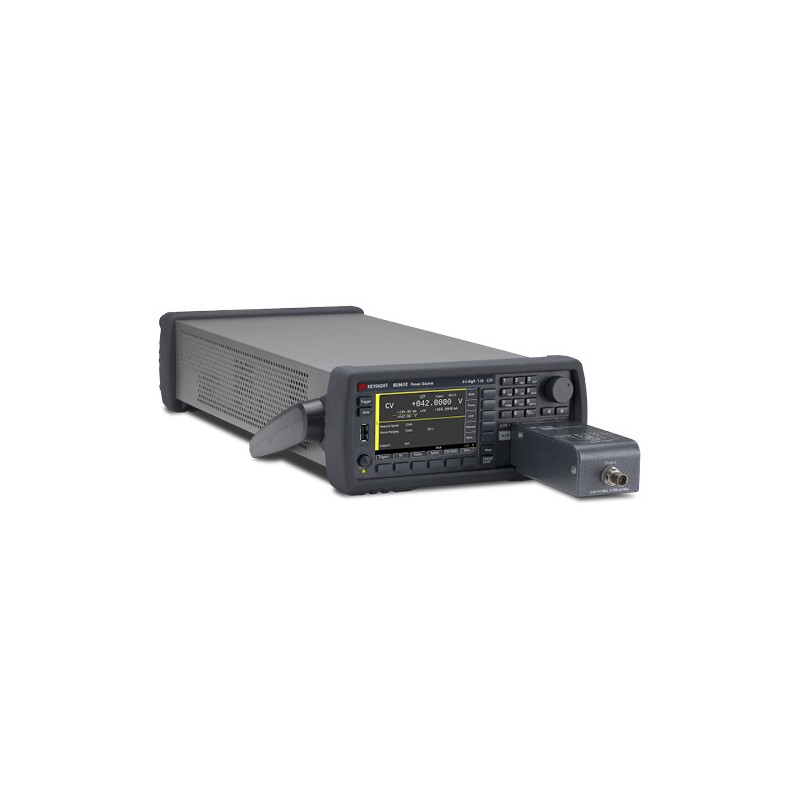

• Bruit avec filtre ULNF/HC-ULNF : 10 µVrms — densité 1 nVrms/vHz à 10 kHz.
• Résistance de sortie programmable : mode constant ou émulation V/I (jusqu’à 16 points).
• Formes intégrées : sinus, carré, rampe, triangle, trapèze, exponentielle.
• Formes arbitraires utilisateur : jusqu’à 100 000 points.
• Modes de balayage : linéaire, logarithmique, liste — DC ou pulsé.
• Largeur d’impulsion minimale programmable : 50 µs (résolution 1 µs).
• Moniteur tension/courant intégré : résolution 4,5 digits (10 µV / 1 pA min.).
• Mode haute capacité : jusqu’à 50 µF en charge.

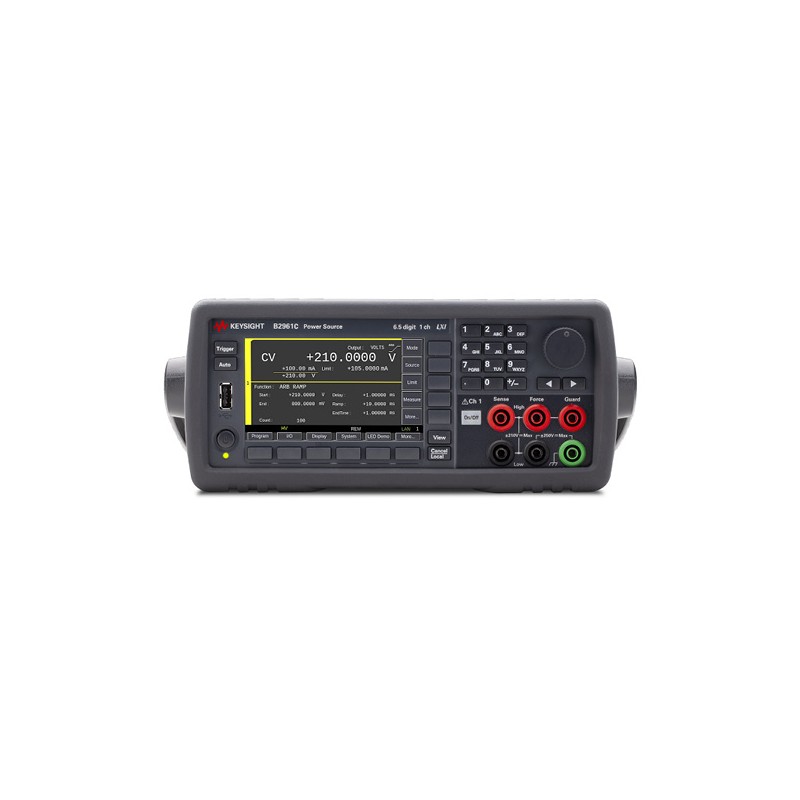

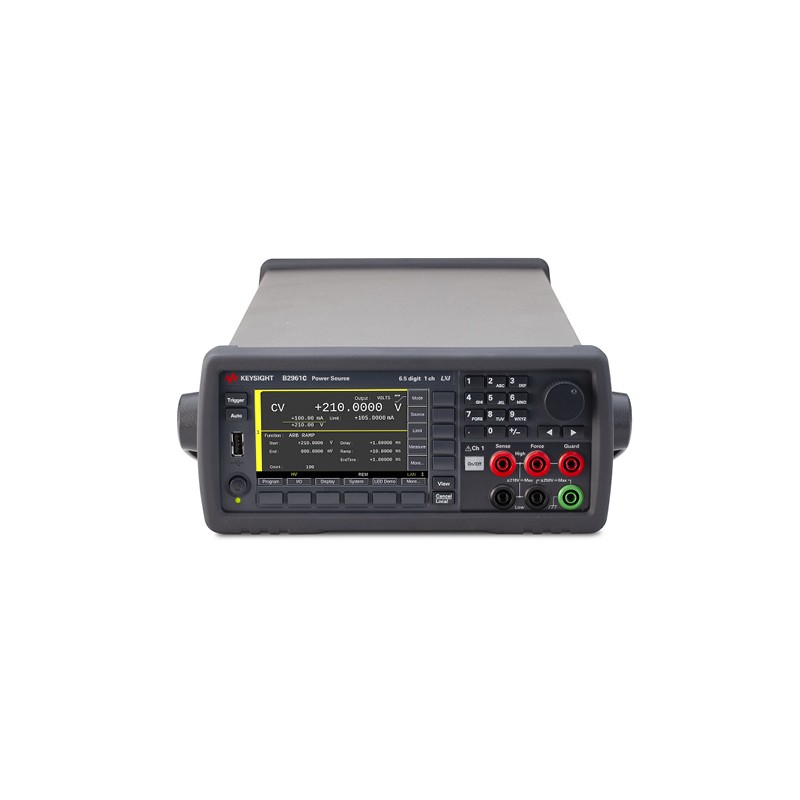

• Écran : TFT couleur 4,3" (480 × 272), rétroéclairage LED.
• Mesure 2 fils ou 4 fils (remote sense / Kelvin).

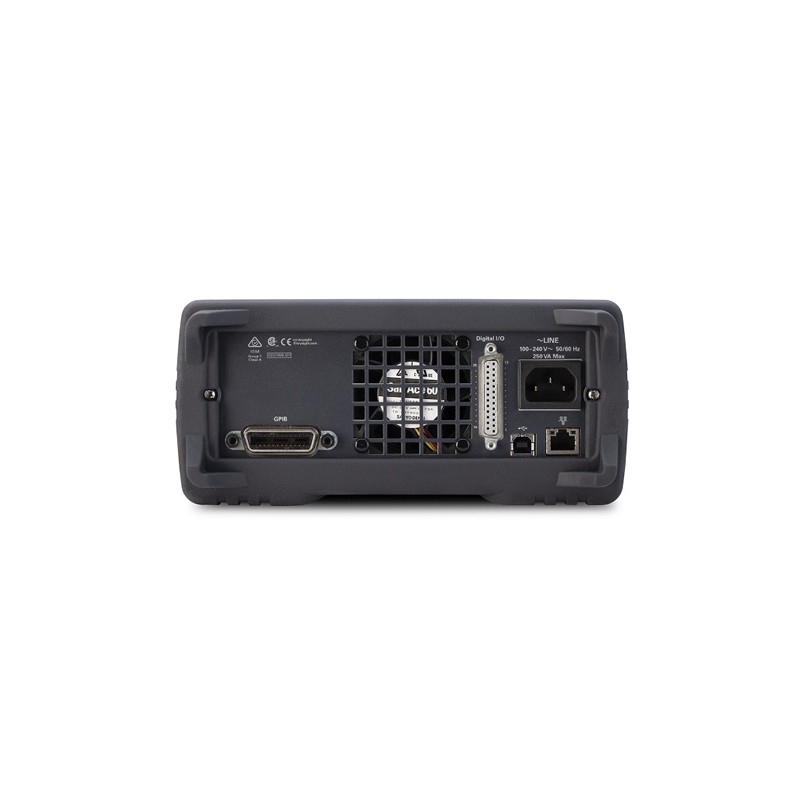

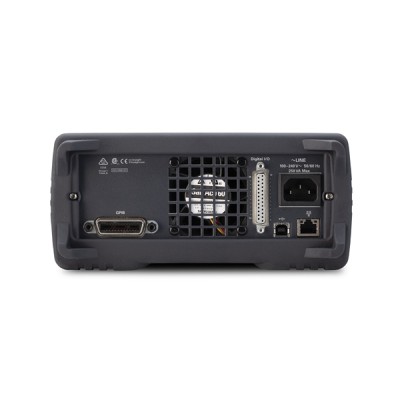

• Interfaces de communication : GPIB (IEEE-488.2), USB 2.0, LAN (LXI Core Conformant, 100BASE-T), Digital I/O.
• Programmation SCPI ; mémoire programme 100 ko (˜ 2 500 lignes).
• Protection interlock pour tensions > 42 V.
• Dimensions (hors pare-chocs) : 88 × 213 × 450 mm.
• Conformités : CE, UKCA, cCSAus, RCM, KC — Sécurité IEC 61010-1.

APPLICATIONS :

• Caractérisation de convertisseurs A/N et N/A (ADC/DAC) — jusqu’à 16 bits.
• Test et évaluation de circuits intégrés analogiques de précision.
• Test de circuits et composants RF (RFIC, VCO, oscillateurs à quartz).
• Alimentation de dispositifs sensibles au bruit (amplificateurs, capteurs).
• Caractérisation de cellules solaires et de leurs interfaces.
• Applications électrochimiques et test de batteries.
• Source de courant pour mesures de faibles tensions.
• Test de harnais de câbles et de transducteurs.
• Évaluation de matériaux avancés.
• Recherche et enseignement en électronique.
• Test de dispositifs médicaux électroniques.
• Instrument de référence pour bancs de test multi-instruments (analyseurs de réseau, de spectre, DMM, nanovo ltmètres).

AUTRE MODÈLE :

• B2962C : Source de mesure faible bruit - 6,5 digits 2 voies, ±210 V, ±3 A DC / ±10,5 A pulsé.
