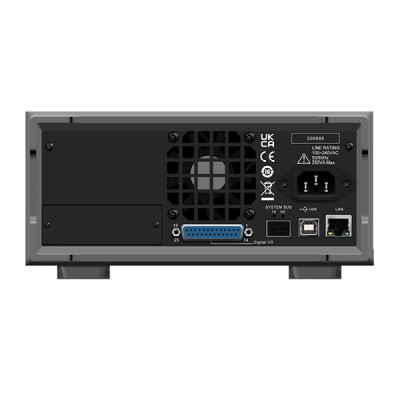

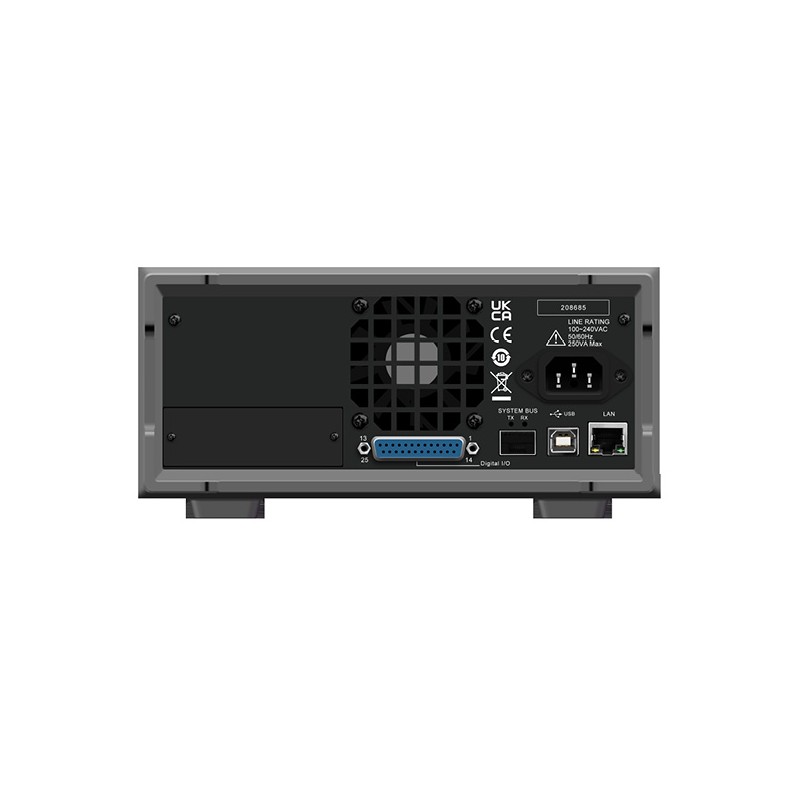

IT2805 — 4 quadrants 200V/1, 5A (20W)

Source de mesure - 4 quadrants 200 V/1,5 A (20 W) - IT2805 ITECH.

La SMU (Source Measure Unit) IT2805 4 quadrants 200 V/1,5 A (20 W) de ITECH est la pionnière de sa génération. Plus performante, plus précise, plus rapide, très compacte avec un excellent rapport performance/prix.

Elle devient l’allié indispensable pour les tests de semi-conducteurs, notamment pour les IOT. La série IT2800 est la SMU idéale pour les tests et/ou à la caractérisation de circuits intégrés de puissance, de composants discrets ou passifs ; mais également de batteries, de produits optoélectroniques et de nanomatériaux à faible consommation d’énergie.

Cette nouvelle SMU est un instrument de mesure 6 en 1 ! Vous disposerez d’un multimètre digital 6.5 digits -Voltmètre/Ampèremètre/Ohmmètre, d’une source de tension 4 quadrants, d’une source de courant 4 quadrants, d’un simulateur de batterie, d’un générateur d’impulsion et d’une charge électronique.

Avec sa gamme de courant de 10fA à 10 A et de tension de 100 nV à 1000 V, la série IT2800 dispose de performances lui permettant d’effectuer plus que de simples mesures DC / DC pulsées tout en évitant les erreurs de mesure liées à l’échauffement propre de l’instrument. L’interface graphique, avec son écran tactile de 5 pouces, prend en charge différents modes de visualisation, pour aider les ingénieurs à améliorer considérablement l’efficacité de leurs tests.

AVANTAGES :

• Ecran tactile de 5 pouces.
• 6 Instruments en 1 - Unique.
• Mesure à 4 quadrants / 2 & 4 fils.
• Résolution jusqu’à 10fA/100 nV.
• Taux d’échantillonnage jusqu’à 10us.
• Trois modes d’affichage graphique : Graph View, Scope View et Record View.
• Simulateur de batterie intégrée adaptée à la précision IOT à faible puissance.
• Plusieurs modes de balayage : Linéaire, Log, Log Pulsé, etc…
• Fonctionnement multicanal et simultané + mise en parallèle (jusqu’à 16 unités).
• Fonctions intégrées de mesure de la résistance & de la puissance.
• Fonction GUARD adaptée à la mesure de courant faible.
• Port USB en face avant (stockage de données, la capture d’écran ou importation de configuration de test).
• Interface de communication intégrée (E/S, USB & LAN).
• Logiciel “I-V Characteristics”.
• Logiciel “Semiconductor Parameters Testing”.

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Nombre de quadrants : 4.
• Puissance max : 20 W.
• Tension/courant : 200 V/1,5 A.
• Resolution Source : 1uV/100fA.
• Résolution de lecture : 100 nV/10fA.
• Temps déchantillonage : 20us.
• Interfaces en standard : Digital IO/USB/LAN.
• Fonction de sortie GUARD.
• Port USB Frontal pour stockage données.
• Dimensions : 480 mm(D)x 255 mm(W)x 108 mm(H).

AUTRES MODÈLES :

• IT2801 : Source de mesure - 4 quadrants 1000 V/1 A (20 W).
• IT2801R : Source de mesure - 4 quadrants 1000 V/1 A (20 W) - Connecteurs Triaxiaux.
• IT2805R : Source de mesure - 4 quadrants 200 V/1,5 A (20 W) - Connecteurs Triaxiaux.
• IT2806 : Source de mesure - 4 quadrants 200 V/3 A (20 W).
• IT2806R : Source de mesure - 4 quadrants 200 V/3 A (20 W) - Connecteurs Triaxiaux.
