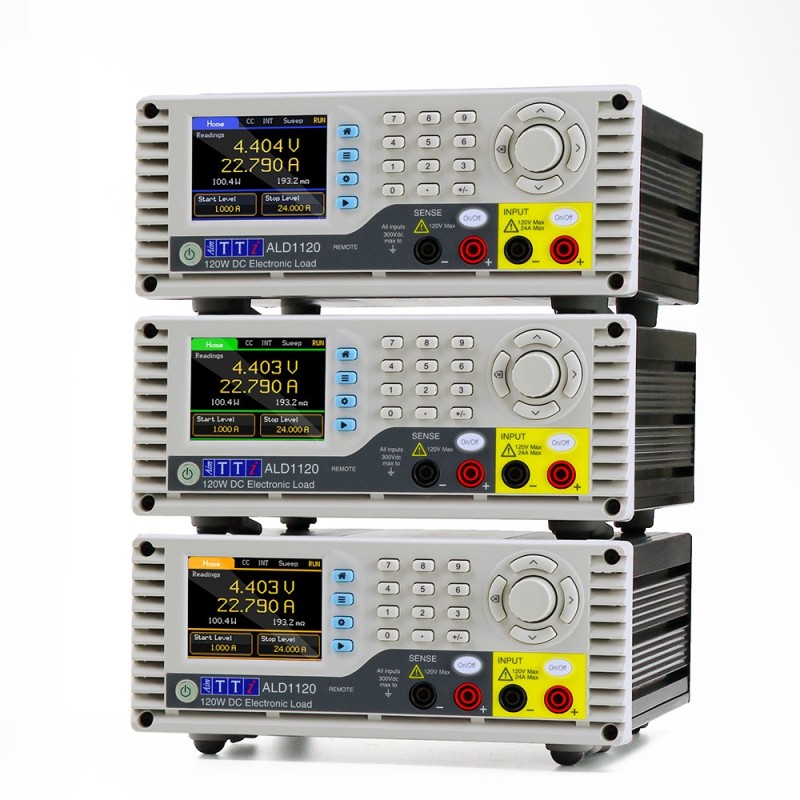

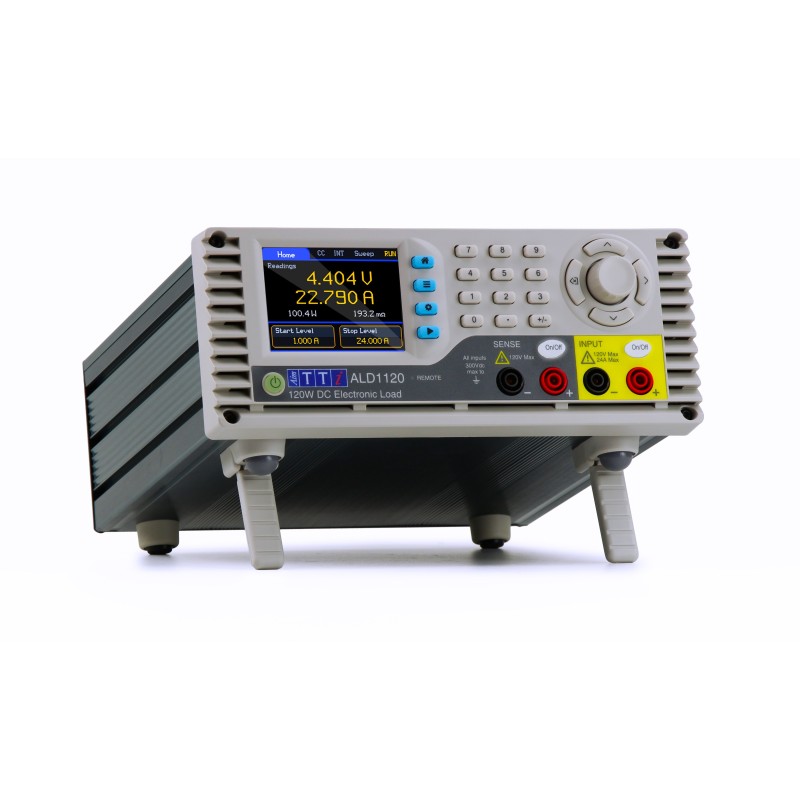

ALD1120 — Charge électronique DC 120 W

Charge électronique DC 120 W - ALD1120 TTi.

La charge électronique ALD1120 a été conçue pour répondre aux besoins des laboratoires de conception, des services de test et de l’enseignement. Compacte et polyvalente, elle absorbe jusqu’à 120 V, 24 A ou 120 W et propose quatre modes de fonctionnement (courant, résistance, tension et puissance constants), complétés par des fonctions d’impulsion, de balayage et de décharge de batterie. Son afficheur tactile couleur 2,8", son interface USB compatible SCPI et le logiciel de pilotage Test Bridge fourni gratuitement en font un instrument d’atelier immédiatement opérationnel, à un rapport prestations/prix particulièrement agressif.

CARACTÉRISTIQUES :

• Puissance et calibres : jusqu’à 120 V, 24 A ou 120 W.
• 4 modes de fonctionnement : CC (courant constant, 0 à 2 A limité à 40 W / 0 à 24 A), CR (résistance constante, 100 mΩ à 10 kΩ), CV (tension constante, 0 à 120 V), CP (puissance constante, 0 à 40 W limité à 2 A / 0 à 120 W).
• Mode impulsion : alternance entre deux niveaux et deux largeurs définis par l’utilisateur, de 100 µs à 1 000 s (100 ms à 1 000 s en mode CV), résolution 100 µs – disponible dans tous les modes.
• Mode balayage (sweep) : linéaire ou logarithmique, pente simple ou double, 2 à 1 000 pas, durée par pas de 1 ms à 1 000 s.
• Déclenchement flexible : modes Single, Continuous et Toggle, en local depuis la face avant ou à distance par commande de trigger.
• Évaluation de batterie : décharge avec seuils d’arrêt en tension (0 à 120 V, résolution 1 mV) et en temps (1 min à 99,99 h), mesure de capacité en Wh et Ah rafraîchie chaque seconde, disponible en modes CC, CR et CP.
• Vitesse de variation (slew rate) réglable : Fast, Medium ou Slow, pour limiter les dépassements et stabiliser les associations source/charge délicates.
• Résolution de mesure élevée : 100 µA et 1 mV ; précision tension ±(0,05 % + 0,01 % PE), précision courant ±(0,1 % + 0,03 % du calibre).
• Mesure 4 fils (external sense) : bornes bananes 4 mm au pas de 19 mm, impédance nominale 2,2 MΩ, offset de sense maximal 4 V.
• Protections complètes : OVP (0 à 125 V), OCP (0 à 25 A), OPP (0 à 125 W), protection thermique, détection d’inversion de polarité et déclenchement sur défaut de sense externe.
• Faible tension de fonctionnement : ≤ 700 mV à 24 A, résistance effective minimale 30 mΩ (typique), courant de fuite à l’état bloqué < 60 µA (typique).
• Interface homme-machine : écran IPS TFT 2,8" (320 × 240) tactile, 6 thèmes de couleurs (modes clair et sombre), saisie au clavier numérique ou au bouton rotatif, 6 configurations mémorisables en mémoire non volatile.
• Pilotage à distance : USB 2.0 en port COM virtuel, jeu de commandes compatible SCPI, temps de traitement typique < 100 ms.
• Logiciel Test Bridge fourni : gratuit et sans option cachée, pilotage simultané de 4 instruments.

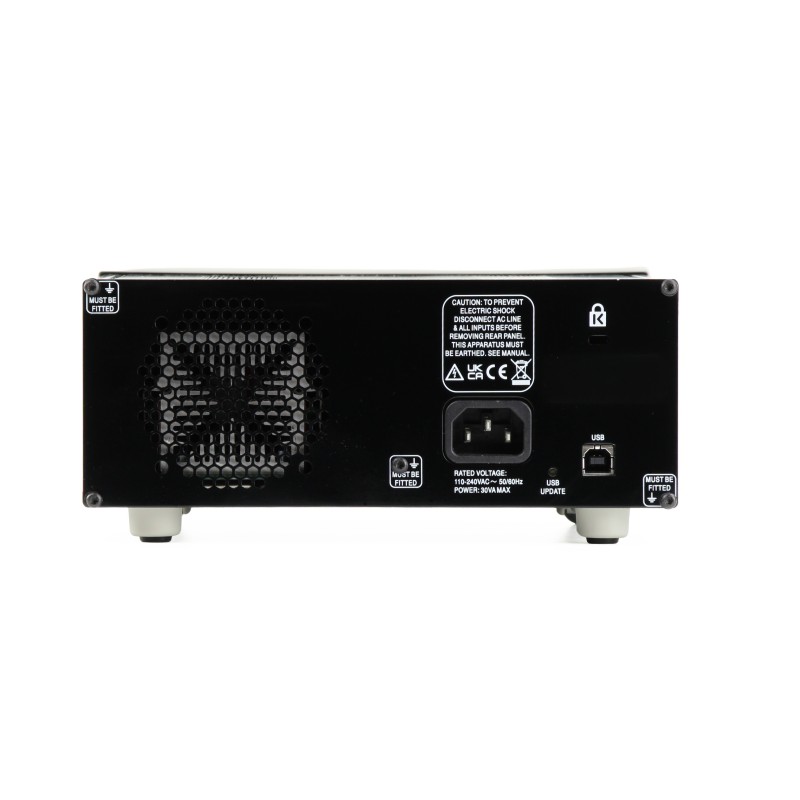

• Encombrement réduit et fonctionnement silencieux : 213,3 × 227,6 × 98,2 mm (l × p × h), 1,7 kg, boîtier aluminium, ventilateur à vitesse variable avec sortie d’air à l’arrière.
• Sécurité physique : encoche antivol Kensington.

APPLICATIONS :

Conçue pour les bureaux d’études, les services de test et les laboratoires d’enseignement, l’ALD1120 répond notamment aux besoins suivants :

• Caractérisation et validation d’alimentations DC : régulation de charge, tenue en charge, comportement en régime établi.
• Test de réponse transitoire des alimentations et convertisseurs DC/DC, grâce au mode impulsion (jusqu’à 100 µs) et aux temps de transition minimaux de 4 µs (calibre 2 A) à 12 µs (calibre 24 A).
• Décharge et caractérisation d’éléments de batterie : profils de décharge, mesure de capacité en Wh et Ah, arrêt automatique sur seuil de tension ou de durée.
• Essais de chargeurs, de blocs d’alimentation et de convertisseurs, avec profils de charge progressifs par balayage linéaire ou logarithmique.
• Test de sources à courant limité ou à comportement non linéaire (mode CR et mode CV, associés au réglage de slew rate pour les montages instables).
• Vérification des protections d’une source : déclenchement en surintensité, surtension et surpuissance.
• Test de drivers de LED et de circuits de puissance faible et moyenne puissance, dans la limite de 120 W.
• Travaux pratiques et plateformes pédagogiques en électronique de puissance : encombrement réduit, prise en main tactile, pilotage USB/SCPI pour l’automatisation de bancs.
• Bancs de test automatisés simples : intégration via commandes SCPI ou pilotage multi-instruments avec le logiciel Test Bridge.

Le logiciel gratuit Test Bridge permet de piloter les alimentations TTi avec de nombreux avantages :

• Contrôle de séquences temporisées pour tous les instruments et canaux (avec on/off, palier, sinus, rampe, triangle et carré).
• Contrôle d’instruments multiples.
• Enregistrement sous forme de tableau, de graphique et d’histogramme.
• Enregistrement d’un point unique avec limites pass/fail.
• Commandes à distance interactives avec description.
• Compatible USB, LAN et RS232.
