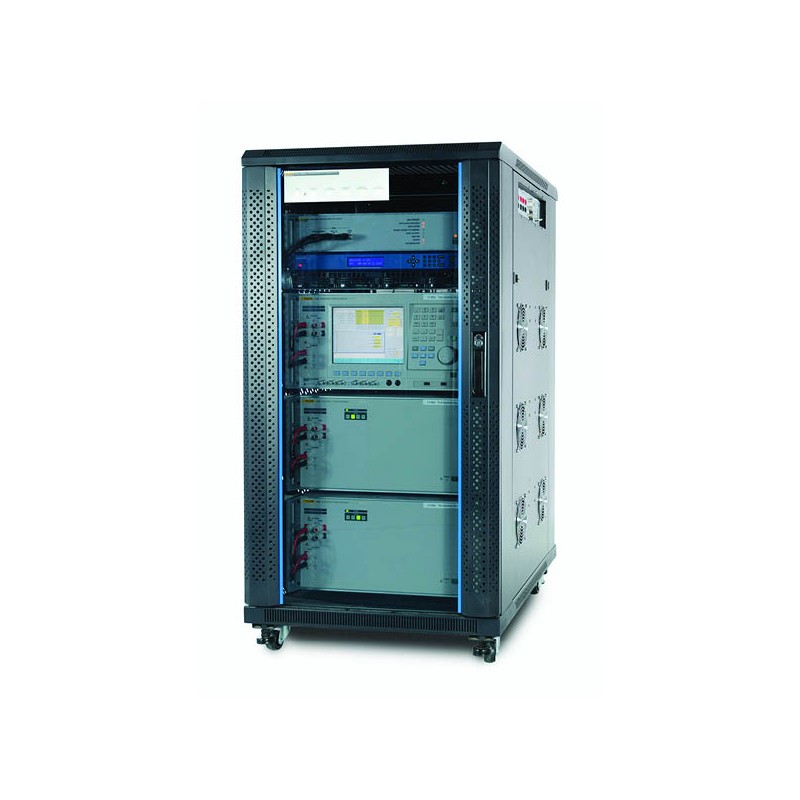

6135A/PMUCAL — Système d’étalonnage d’unité de mesure de phaseur

Système d’étalonnage d’unités de mesure de phases - 6135A/PMUCAL FLUKE CALIBRATION

Le système d’étalonnage d’unités de mesure de phase 6135A/PMUCAL est la solution idéale pour les concepteurs et les fabricants de PMU (unités de mesure de phases), ainsi que pour les instituts nationaux de métrologie. Il convient également parfaitement aux centres d’étalonnages tiers, aux services publics fournisseurs d’électricité et aux organisations associées à la transmission d’énergie électrique.

• Ce système permet :
• d’étalonner et de tester une PMU depuis un PC client soit sur site, soit à distance par Internet,.
• de rapidement mettre en place un test de PMU,.
• de passer rapidement sur les procédures d’étalonnage automatisées ou de réaliser des tests de PMU sur mesure,.
• de fournir les conditions de tension et d’intensité statiques et dynamiques présentes dans un réseau de distribution électrique et nécessaires pour une conformité à la norme,.
• d’appliquer ces signaux à un mesureur de phase,.
• de saisir les résultats de test de la PMU,.
• d’évaluer l’erreur de vecteur totale (TVE), l’erreur de fréquence (FE) et la vitesse de changement de l’erreur de fréquence (RFE),.
• de comparer ces résultats au signal d’origine,.
• d’effectuer une évaluation par rapport aux seuils définis dans la norme IEEE C37.118.1a™-2014,.
• de créer des rapports de tests, des graphiques et des certificats d’étalonnage qui peuvent être facilement imprimés ou partagés en ligne.

Le système étalon de puissance électrique triphasé 6135A placé au sein d’un système d’étalonnage de PMU peut fonctionner en mode autonome, indépendamment de l’unité de temporisation du système 6105A et du PC serveur. La tension et le courant sont générés avec une précision pouvant atteindre six chiffres et des précisions inférieures à 0,005 % (50 ppm). L’ajustement de phase permet des résolutions de 1 millidegré ou de 10 microradians. Les performances de phase sont exceptionnelles, avec une précision de phase de tension par rapport à l’intensité de 2,3 millidegrés pour le système 6105A. La précision de phase de tension à tension est de 5 millidegrés.

CARACTÉRISTIQUES :

• Tension : 100 à 240 V avec des fluctuations jusqu’à ± 10 %.
• Fréquence : de 47 Hz à 63 Hz.
• Consommation maximale : 3 500 VA max.
• Environnement :

> Temps de chauffe : 1 heure.

• Température et performances :

> En fonctionnement : 5 °C à 35 °C,

> Stockage : 0 °C à 50 °C.

> Plage de température de transport et conditions de transport en temps limité : 0 à 50 °C. Le transport à des températures en dehors de cette plage (-20 à 0 °C, ou 50 à 60 °C) doit être limité à moins de 100 heures.

• Humidité relative :

> En fonctionnement : < 80 % de 5 à 30 °C avec diminution linéaire jusqu’à 50 % à 35 °C,

> Stockage : < 95 %, sans condensation 0 °C à 50 °C,

> Altitude de fonctionnement : 0 m à 2 000 m,

> Altitude de stockage : 0 m à 12 000 m.

• Homologations des normes et des agences :

> Sécurité : Conforme à la norme IEC 61010-1, catégorie II relative à la surtension, degré 2 de pollution,

> EMI/RFI/EMC CEI 61326-1 : environnements EM contrôlés, FCC partie 15 sous partie B classe A.
