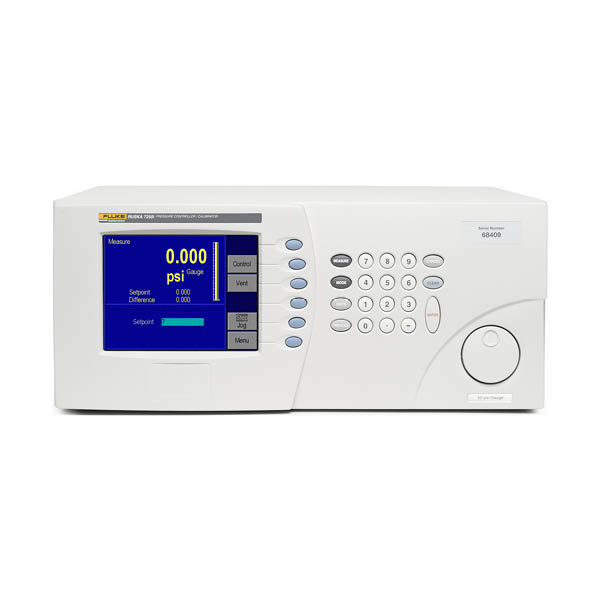

7750i — Contrôleur pneumatique - De 5 à 2 500 psia

Système de test des données aérodynamiques - AeroCal 7750i FLUKE CALIBRATION

Le contrôleur de pression en données aérodynamiques AeroCal 7750i permet le contrôle automatisé des pressions, pour tester et étalonner une large gamme de composants aéronautiques anémométriques, notamment les calculateurs de bord, les altimètres, les anémomètres, les indicateurs de vitesse ascensionnelle, les indicateurs de pression et autres systèmes de tests (ADTS).

Le modèle 7750i intègre la technologie de tube de bourdon à quartz et offre une haute précision de 0,005 % du relevé, ce qui fait du 7750i le choix idéal pour les étalonnages RVSM.

Le modèle 7750i est idéal pour une utilisation dans les systèmes d’équipement de test automatique (ATE). La hauteur de 7 pouces (4U) permet une intégration facile dans des systèmes de test complets. De plus, une interface IEEE-488 est fournie pour le contrôle sur PC. Le 7750i peut être configuré pour émuler la génération ADTS précédente (modèle 6610), éliminant ainsi la nécessité de modifier les logiciels existants.

Le 7750i contrôle en toute sécurité la pression en fonction de la pression barométrique locale actuelle. L’utilisateur peut alors déconnecter l’instrument sous test (DUT) sans exposer les instruments sensibles à un potentiel de pression transitoire ou de choc.

Un mode spécifique est disponible pour effectuer les contrôles d’étanchéité avant de commencer un étalonnage réel.

Afin de protéger l’instrument sous test, l’opérateur peut programmer des réglages pour l’altitude, la vitesse, la vitesse ascensionnelle, le nombre de Mach, le Qc négatif, l’enveloppe ARINC 565.

Le 7750i se règle automatiquement sur des volumes externes compris entre 80 et 1000 cm³. Cela permet une grande flexibilité pour la configuration du système sous test et le type d’aéronef et de composants à tester. Pour les fabricants de composants, un grand nombre de périphériques peuvent être testés simultanément sur un même manifold de pression.

Comme pour tout instrument, une mise à zéro régulière est suggérée pour obtenir des performances maximales. Cette tâche est maintenant automatisée et peut être effectuée en appuyant simplement sur un bouton ou via les interfaces du PC. Le 7750i intègre le un capteur de vide très précis ; aucun autre manomètre ou capteur de vide n’est requis. De plus, une seule pompe à vide est nécessaire pour faire fonctionner et mettre à zéro le 7750i ADTS. La mise à zéro s’effectue en 30 à 45 minutes à l’aide de la pompe à vide spécifiée.

CARACTÉRISTIQUES :

• Précision : De 25 à 100 % de la pleine échelle : 0,005 % du relevé ; en dessous de 25 % de la pleine échelle : 0,005 % de 25 % de la pleine échelle.
• Stabilité :

> Absolue : Sur 3 mois : 0,0019 % RDG/3 mois - Sur 1 an : 0,0075 % RDG/an.

> Différentielle : Sur 3 mois : 0,0019 % RDG/3 mois - Sur 1 an : 0,0075 % RDG/an.

• Mise à zéro du capteur de vide :

> Absolue : 0,001 % de la pleine échelle.

> Différentielle : s/o.

• Stabilité de contrôle :

> Absolue : ± 10 mTorr (1,33 Pa) à 100 mTorr.

> Différentielle : 0,001 % de la pleine échelle.

• Limite basse de contrôle :

> Absolue : 10 mbar abs.

> Différentielle : 0 inHg en mode Qc/0,3 inHg abs. en mode Pt.

• Dérive du zéro :

> Absolue : < 0,004 % de la pleine échelle / 24 h.

> Différentielle : < 0,004 % de la pleine échelle / 24 h.

• Vitesse ascensionnelle :

> Absolue : De 0 à 50 000 pi/min.

> Différentielle : s/o.

• Tolérance de la vitesse ascensionnelle :

> Absolue : 1 % de la commande à 50 000 pi.

> Différentielle : s/o.

• Volume de charge standard :

> Absolu : De 80 à 1 000 cm³.

> Différentiel : De 80 à 1 000 cm³.

• Mach :

> Absolue : s/o.

> Différentielle : De 0 à 10 000.

• Incertitude totale (unités aéronautiques) :

> Absolue :

32 inHg : Niveau de la mer ± 2 pi / 30 000 ± 2 pi / 60 000 ± 7 pi.

40 inHg. : Niveau de la mer ± 2 pi / 30 000 ± 3 pi / 30 000 ± 8 pi.

> Différentielle :

32 inHg : 50 ± 0,1 nœud / 100 ± 0,05 nœud / 250 ± 0,02 nœud.

68 inHg : 50 ± 0,2 nœud / 250 ± 0,04 nœud / 500 ± 0,02 nœud / 1 000 ± 0,02 nœud.

• Incertitude totale (unités d’ingénierie) :

> Absolue :

32 inHg : 32 ± 0,0030 / 30 ± 0,0025 inHg / 15 ± 0,0013 inHg / 5 ± 0,0008 inHg.

40 inHg : 40 ± 0,0037 inHg / 30 ± 0,0026 inHg / 15 ± 0,0014 inHg / 5 ± 0,0009 inHg.

> Différentielle :

32 inHg : 0,5 ± 0,0005 inHg / 16 ± 0,0013 inHg / 32 ± 0,0026 inHg.

68 inHg : 0,5 ± 0,001 inHg / 16 ± 0,0016 inHg / 32 ± 0,0027 inHg / 68 ± 0,0055 inHg.

Hautes performances pour les aéronefs à voilure fixe ou rotative :

> 7750i-802 :

Plages : Ps : 32 / Qc : 68.

> 77508-803 :

Plages : Ps : 40 / Qc : 68.

> 7750i-804 :

Plages : Ps : 32 / Qc : 32.

> 7750i-805 :

Plages : Ps : 40 / Qc : 32.
