| | | | Station de test sous pointes 300 mm semi-automatique - EVOLVITY 300 | Formfactor

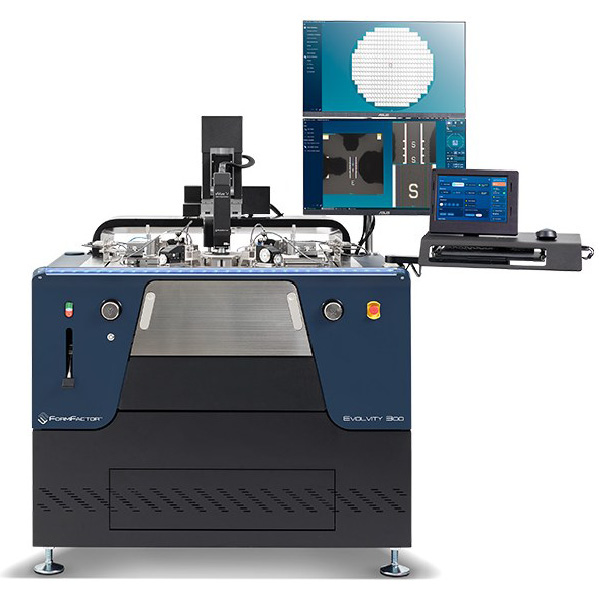

La station de test EVOLVITY 300 est le tout dernier système semi-automatisé de test sous pointes venant compléter la gamme éprouvée CM300. Spécialement conçue pour simplifier les mesures sur wafer, l’EVOLVITY 300 se distingue par un système compact et facile à utiliser, spécifiquement développé pour la modélisation RF/DC et la caractérisation de composants et circuits.
S’appuyant sur l’héritage reconnu des systèmes Cascade S300 et Elite, l’EVOLVITY 300 propose une plateforme flexible et peu encombrante, parfaitement intégrable aux environnements de laboratoire. Son architecture modulaire permet un changement aisé entre différentes applications telles que les mesures RF avancées, la caractérisation DC ou l’utilisation de cartes à pointes. De plus, des options d’automatisation sont disponibles pour simplifier l’utilisation et offrir une plus grande flexibilité aux utilisateurs tout en conservant d’excellentes performances de précision et de répétabilité.
Atouts:
- Haute précision et répétabilité des mesures.
- Flexibilité et modularité pour s'adapter à différentes applications.
- Capacité d'automatisation pour des tests sans surveillance.
- Excellentes performances électriques (faible bruit, faibles courants de fuite).
- Design compact permettant de réduire l’encombrement.
Applications:
- Caractérisation de dispositifs DC, AC et RF/micro-ondes/Térahertz.
- Tests de fiabilité (WLR).
- Analyse de défaillances.
- Test de load pull.
CARACTÉRISTIQUES :
- Résolution de déplacement XY : 0.2 µm.
- Répétabilité XY : = 1 µm.
- Précision XY : = 2 µm.
- Courant de fuite de la pointe : = 1 fA (à température ambiante).
- Courant de fuite du chuck : = 3 fA (à température ambiante, version FemtoGuard).
- Capacité résiduelle : = 2.5 pF (version FemtoGuard).
- Temps de transition thermique : 20 min de 25°C à -40°C (système ATT).
- Uniformité thermique : 1.0°C @25°C, 2.0°C @-60°C, 2.0°C @200°C.
À PROPOS DE FORMFACTOR (anciennement Cascade Microtech) :
Leader mondial pour la mesure électrique et le test sous pointes de dispositifs semi-conducteurs avancés - circuits intégrés (CI), puces, circuits imprimés, MEMS, 3D TSV, LED et plus encore.
FormFactor (anciennement Cascade Microtech) conçoit, développe et fabrique des solutions avancées de tests sous pointes sur plaquette (tranche) dédiées aux domaines de la caractérisation, de la modélisation, de la fiabilité ou encore de l’analyse de défaillance ; aussi bien
dans les environnements de test d'ingénierie que de production. Nos stations des tests et nos sondes sont utilisées dans la recherche et le développement pour effectuer des mesures électriques précises, ou une métrologie électrique, sur des puces de plus en plus complexes afin d'assurer la qualité et la fiabilité, de réduire les refontes coûteuses de conception, pour accélérer le délai de mise sur le marché et avant tout afin d’améliorer les processus de fabrication.
Les solutions complètes FormFactor (anciennement Cascade Microtech) garantissent la mise en œuvre de caractérisations avancées, du fempto-Ampère jusqu’à 10,5KV/400A, ou encore aux Théraherts ; associées à une très forte expertise applications. |
| | | |
| |
|
|
| |
|
