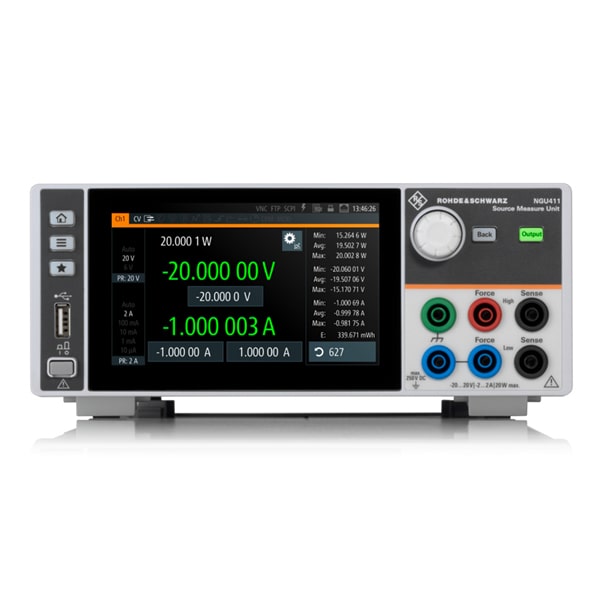

| | | | Source de mesure 4 quadrants, 1 voie, 20V/2A - NGU411 | Rohde & Schwarz.
Grâce à leur précision particulièrement élevée et leur temps de recouvrement de charge réduit, les unités de mesure de source R&S®NGU sont parfaites pour les applications contraignantes. Les SMU R&S®NGU offrent une architecture à 2 ou 4 quadrants, permettant de fonctionner à la fois en tant que source et charge.
Les modèles R&S®NGU intègrent de base un mode « priorité au courant » permettant une régulation rapide du courant afin d’éviter les surintensités sur des composants sensibles.
Grâce à sa grande précision et un temps de récupération de charge rapide, la série NGU convient parfaitement pour vos applications complexes.
Son architecture à 4 quadrants lui permet de fonctionner à la fois comme source ou charge ; et grâce à son entrée analogique, comme amplificateur. Cette entrée analogique peut être « attaquée » par un générateur de fonction, faisant de cet instrument l’outil parfait pour les tests et la caractérisation des semi-conducteurs.
Comparé aux R&S®NGU401, ce modèle R&S®NGU411 offre les mêmes fonctionnalités, applications & données techniques, avec une puissance et un courant maximum réduit (20W, 2A), le tout à un tarif très attractif !
AVANTAGES :
-Quatre quadrants : fonctionne en source ou charge avec polarité aléatoire.
-Ondulation résiduel (ripple) minimale & faible bruit.
-Régulation de charge rapide.
-Ecran tactile haute résolution avec interface graphique.
-Entrée de modulation.
-Acquisition de données rapide (FastLog).
-Connecteurs accessibles en faces avant et arrière.
-Utilisation de table ou en rack.
APPLICATIONS :
Caractérisations et test de matériaux et modules (MOSFETS, thyristors, convertisseurs DC-DC, puces de gestion de puissances, cellules solaires, LEDS, diodes laser, et bien plus...).
CARACTÉRISTIQUES :
- Nombre de voies : 1.
- Nombre de quadrants : 4.
- Puissance totale maximale : 20 W.
- Tension de sortie : 0 à 20V.
- Courant de sortie : 2 A.
- Impédance de sortie : -50 mOhms à 100 Ohms.
- Faible ondulation résiduelle : ‹500 µVrms, < 2 mV (peak-to-peak) (meas.).
- Temps de montée/descente : 100 µs /100 µs.
- Résolution de lecture : 1 µV/100 pA.
- Temps de récupération de charge : < 30µs.
- Mesure de la vitesse max. : 500 000 échantillion /s.
- Interfaces : USB/LAN en standard - GPIB en option.
- E/S numérique.
- Fonction voltmètre.
- Simulation de batterie (en option).
AUTRES MODÈLES :
NGU201 : Alimentation 2 quadrants, 1 voie - 60W.
NGU201-COM : Alimentation 2 quadrants, 1 voie - 60W + Options.
NGU401 : Alimentation 4 quadrants, 1 voie - 60W.
NGU401-COM : Alimentation 4 quadrants, 1 voie - 60W + Option K103.
Rohde & Schwarz, société allemande, développe et produit, depuis ses origines, des produits et solutions orientés vers les applications très spécialisées dans les domaines de la communication sans fil, le broadcast & media, la cybersécurité et l’électronique automobile, aérospatiale et industrielle
La majeure partie du R&D (16% du chiffre d’affaires) et de la fabrication est située en Allemagne soit environ 6000 salariés sur plus de 10000 présents dans le monde.
En 2005, la société a décidé d’acquérir la société Hameg, spécialisée dans l’instrumentation d’entrée de gamme. Ce rachat stratégique est le point de départ d’une extension de gamme vers l’instrumentation plus généraliste.
Depuis peu, les produits "ex-Hameg" ont été relabellisés en Rohde & Schwarz et de gros efforts de développement ont été déployés pour introduire de nouvelles gammes de produits très innovants et « upgradables »par logiciel. |
| | | |
| |
|
|
| |
|
