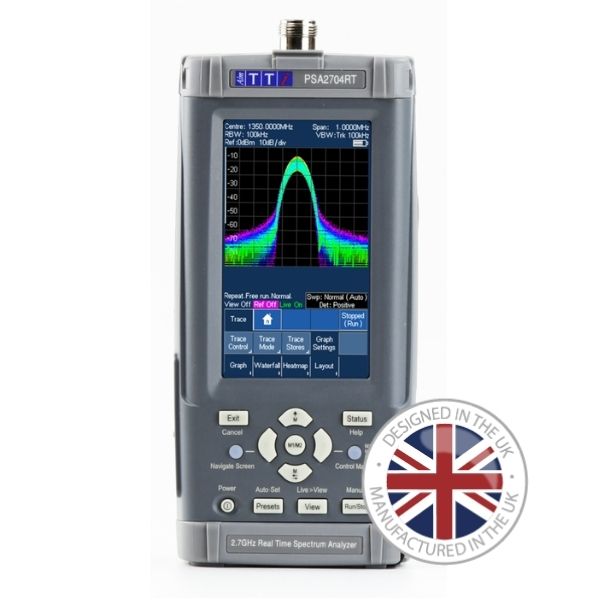

L’analyseur de spectre PSA2704RT est le modèle temps réel de la série PSA 4 d'Aim-TTi, dernière génération de la célèbre famille d'analyseurs de spectre portables PSA. Cette série apporte une amélioration complète des performances, de l'ergonomie et des modes d'affichage, tout en conservant le format de poche léger (580 g seulement) apprécié des ingénieurs de terrain.
Véritable analyseur de spectre RF autonome sur batterie, le PSA2704RT couvre la gamme de 1 MHz à 2,7 GHz et ajoute un mode d'analyse temps réel qui capture les événements transitoires au moment où ils se produisent. Cette capacité temps réel offre une vue continue et sans interruption (gap-free) du spectre, pour une détection rapide des signaux intermittents ou à variation rapide : un outil puissant face aux défis RF modernes.
Quatre modes d'analyse sont disponibles : temps réel, balayage FFT, balayage conventionnel et zéro span avec démodulation AM/FM. L'instrument démarre instantanément et est prêt pour le premier balayage en moins de 3 secondes. Il fonctionne d'une seule main grâce à son écran tactile 4,3", et offre jusqu'à 4 heures d'utilisation continue sur batterie (jusqu'à 4,5 heures en mode balayage conventionnel).
CARACTÉRISTIQUES :
- Gamme de fréquence : 1 MHz à 2,7 GHz (10 MHz à 2,7 GHz en FFT et temps réel).
- Bande passante temps réel : 10,8 MHz (span de 1,35 kHz à 10,8 MHz).
- Taux de traitement : Jusqu'à 80 000 FFT/s (span 10,8 MHz).
- 100 % POI : 37,5 µs (typ.).
- Durée minimale détectable : 62,5 ns (typ.).
- DANL : <-131 dBm (>10 MHz).
- Gamme dynamique : -120 dBm à +17 dBm.
- Niveau d'entrée max. : +23 dBm (>50 MHz) ; ±50 V DC.
- Échantillonnage ADC : 40,96 Méch/s, résolution 14 bits.
- Écran : TFT tactile 4,3", 480 × 272 pixels.
- Autonomie : Jusqu'à 4,5 h (balayage conventionnel).
- Poids / dimensions : 580 g ; 192 × 92 × 49 mm.
APPLICATIONS :
- Analyse d'interférences.
- Alignement et optimisation d'antennes.
- Cartographie de puissance de signal (signal-strength mapping).
- Détection d'émetteurs clandestins.
- Vérification des émissions parasites (spurious).
- Relevés de site et pré-conformité CEM.
À PROPOS DE TTI :
TTi (Thurlby Thandar Instruments) est un leader de la fabrication d’instruments de Test et Mesure et d'alimentations de laboratoire, depuis la fin des années 1970, qui distribue ses produits dans le monde entier. Toute la gamme est pensée et fabriquée au Royaume-Uni. |
| | | |
| |
|
|
| |
|
