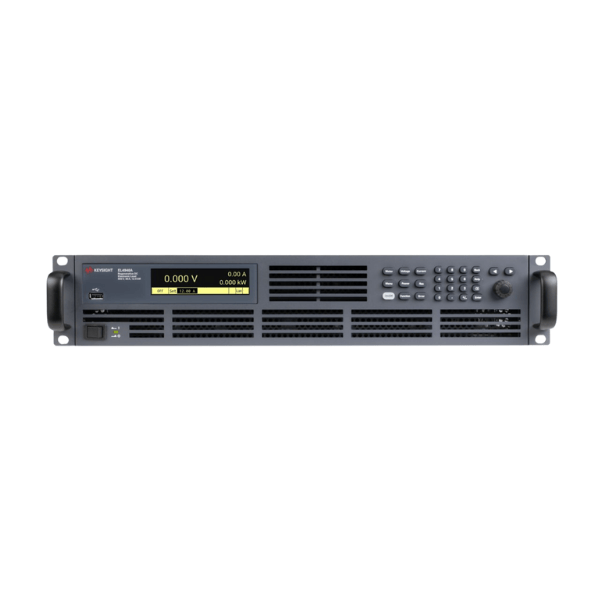

| | | | La série RP5900 de Keysight Technologies représente une nouvelle génération d'alimentations DC régénératives bidirectionnelles avec charge électronique intégrée. Ces instruments midrange combinent dans un seul boîtier une alimentation DC bidirectionnelle et une charge électronique régénérative indépendante, offrant une solution complète pour les tests de puissance exigeants.
Grâce à leur conception régénérative innovante, les RP5900 restituent jusqu'à 95% de l'énergie consommée au réseau électrique, réduisant significativement les coûts d'exploitation (énergie et climatisation) tout en préservant la qualité du réseau. Leur capacité bidirectionnelle permet une commutation transparente entre les modes source et sink, tandis que la fonction autoranging étend la courbe de puissance pour couvrir de multiples combinaisons tension/courant avec un seul instrument.
Disponibles en formats compacts 1U et 2U, avec des puissances de 2 kW à 12 kW (extensible jusqu'à 192 kW en parallèle), ces alimentations intègrent des fonctionnalités avancées telles que l'émulation de batterie, la génération de formes d'ondes arbitraires, et des mesures digitalisées haute précision. Associées au logiciel PathWave Advanced Power Suite, elles offrent une automatisation complète des scénarios de test complexes.
CARACTÉRISTIQUES :
- Plage de puissance : 2 kW à 12 kW.
- Plage de tension : 80 V, 500 V, ou 800 V selon les modèles.
- Plage de courant : ±8 A à ±240 A selon les modèles.
- Sortie autoranging : Maximise la couverture tension/courant avec un seul instrument.
- Capacité de parallélisation : Jusqu'à 16 unités (192 kW max).
- Efficacité régénérative : Restitue 95% de l'énergie au réseau.
- Rendement global : >85% en mode source et sink.
- Synchronisation réseau : Détection automatique de phase et fréquence.
- Modes prioritaires : CV (tension), CC (courant), CR (résistance), CP (puissance).
- Modes complexes : CV+CC, CV+CR, CC+CR, CC+CV+CP+CR (Auto).
- Fonctionnement bidirectionnel : Commutation transparente source/sink.
- Deux quadrants : Source et charge dans un seul instrument.
- Précision de programmation : ±(0.03% + offset) pour la tension, ±(0.1% + offset) pour le courant.
- Mesures intégrées : Tension, courant, puissance, ampères-heures, watts-heures.
- Modes de mesure : Moyenné et digitalisé.
- Protections matérielles : OVP, OCP, OPP, UVP avec réponse rapide.
- Temps de récupération : =1 ms après transitoire de charge.
- Émulation de batterie : Configuration SOC, résistance interne, capacité depuis le panneau frontal.
- Génération de formes d'ondes : ARB jusqu'à 65 535 points, listes jusqu'à 200 étapes.
- Séquençage : Contrôle du démarrage/arrêt de multiples alimentations.
- Transitoires programmables : Simulation de dropouts, surges et autres événements.
- Interfaces standard: LAN (1 Gb), USB 2.0, CAN IO.
- Interfaces optionnelles : GPIB, Analogique, RS-232.
- Conformité LXI 1.5: Interface web intégrée pour contrôle à distance.
- Port de contrôle digital : 7 broches I/O configurables.
- Traitement des commandes : =0.1 ms.
- Formats : 1U (2-6 kW) et 2U (12 kW) pleine largeur rack.
- Entrée AC: 3-phase, 200-520 VAC (2-4 kW), 380-520 VAC (6-12 kW).
- Refroidissement : Ventilation forcée, flux d'air optimisé.
TOUS LES MODÈLES :
Modèles 2 kW (Format 1U) :
- RP5913A: Alimentation DC régénérative 80 V / ±40 A / 2 kW.
- RP5915A : Alimentation DC régénérative 500 V / ±12 A / 2 kW.
- RP5916A: Alimentation DC régénérative 800 V / ±8 A / 2 kW.
Modèles 4 kW (Format 1U) :
- RP5923A: Alimentation DC régénérative 80 V / ±80 A / 4 kW.
- RP5925A : Alimentation DC régénérative 500 V / ±24 A / 4 kW.
- RP5926A: Alimentation DC régénérative 800 V / ±16 A / 4 kW.
Modèles 6 kW (Format 1U) - Nécessite 380-480 VAC :
- RP5933A: Alimentation DC régénérative 80 V / ±120 A / 6 kW.
- RP5935A : Alimentation DC régénérative 500 V / ±36 A / 6 kW.
- RP5936A: Alimentation DC régénérative 800 V / ±24 A / 6 kW.
Modèles 12 kW (Format 2U) - Nécessite 380-480 VAC :
- RP5943A: Alimentation DC régénérative 80 V / ±240 A / 12 kW.
- RP5945A : Alimentation DC régénérative 500 V / ±72 A / 12 kW.
- RP5946A : Alimentation DC régénérative 800 V / ±48 A / 12 kW.
ACCESOIRES :
- PW9252A: Application PathWave Advanced Power Control and Analysis.
- PW9253A: Application PathWave Advanced Battery Test and Emulation.
- RP5901C : Interface GPIB.
- RP5902C : Interface Analogique / RS-232.
- RP5903C : Kit de parallélisation (câble fibre optique + module émetteur).
- RP5904C : Kit montage rack 1U.
- RP5905C : Kit montage rack 2U.
