| | | | Générateur d’impulsion 25 MHz, 2 voies - TGP3122 Aim-TTi.
Les générateurs d’impulsion de la série TGP3100 sont des générateurs de fonctions avancés offrant des capacités de génération de signaux polyvalentes et de haute performance. Ils combinent les fonctionnalités d'un générateur d'impulsions, d'un générateur de fonctions arbitraires et d'un générateur de bruit en un seul instrument.
Ces générateurs sont l’outil idéal pour le test et la caractérisation de circuits électroniques dans les laboratoires R&D et de production.

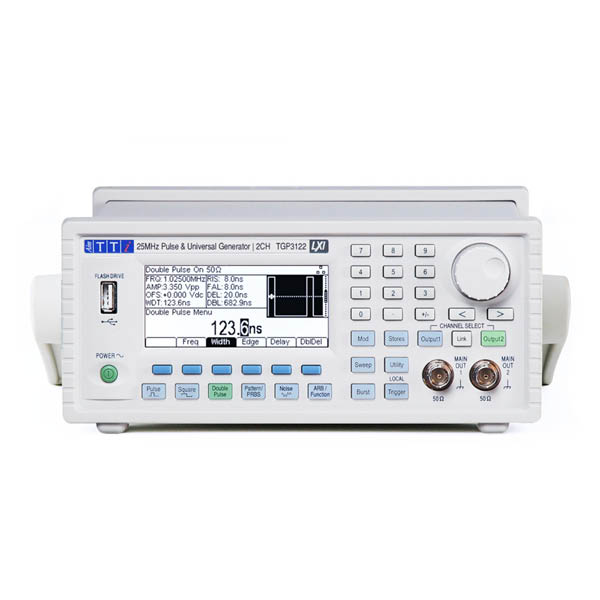

Le générateur d’impulsion TGP3122 est un générateur 25 MHz, 2 voies.
CARACTÉRISTIQUES - TGP3122 :
- Nombre de voies : 2.
- Couplage et synchronisation entre les deux voies.
- Addition numérique des voies.
- Fréquence maximale : 25 MHz.
- Formes d'ondes : Impulsion, Carré, Double impulsion, Motif, PRBS, Bruit, Fonctions prédéfinies, Arbitraires.
- Impulsions :
- Gamme de fréquence : 1 mHz à 25 MHz.
- Résolution en fréquence : 1 mHz, 11 chiffres.
- Largeur d'impulsion : 20 ns à 999,99999998 s.
- Résolution temporelle : 100 ps.
- Temps de montée/descente : 8 ns à 799,999999984 s.
- Formes d'ondes arbitraires :
- Mémoire : 4096 points.
- Résolution verticale : 16 bits.
- Fréquence : 1 mHz à 25 MHz.
- Taux d'échantillonnage : 800 MSa/s.
- Bruit :
- Bande passante : 1 mHz à 12,5 MHz.
- Distribution : Gaussienne ou définie par l'utilisateur.
- Modulations : AM, FM, PM, FSK, BPSK, SUM, PWM, PDM.
- Sortie principale :
- Impédance : 5 Ohms ou 50 Ohms sélectionnable.
- Amplitude : 200 mVpp à 20 Vpp (circuit ouvert).
- Offset DC : ±10V (dans 50 Ohms).
- Interfaces : USB, LAN (compatible LXI), GPIB (en option).
- Écran graphique monochrome 256 x 112 pixels.
- Stockage jusqu'à 9 configurations complètes.
- Dimensions : 97mm (H) x 250mm (L) x 295mm (P).
- Poids : 3,2 kg.
- Alimentation : 100-240VAC ±10% 50/60Hz ; 100-120VAC ±10% 400Hz ; 60VA max.
AUTRES MODÈLES :
TGP3121 : Générateur d’impulsion 1 voie, 25 MHz.
TGP3151 : Générateur d’impulsion 1 voie, 50 MHz.
TGP3152 : Générateur d’impulsion 2 voies, 50 MHz.
À PROPOS DE TTI :
TTi (Thurlby Thandar Instruments) est un leader de la fabrication d’instruments de Test et Mesure et d'alimentations de laboratoire, depuis la fin des années 1970, qui distribue ses produits dans le monde entier. Toute la gamme est pensée et fabriquée au Royaume-Uni. |
| | | |
| |
|
|
| |
|
