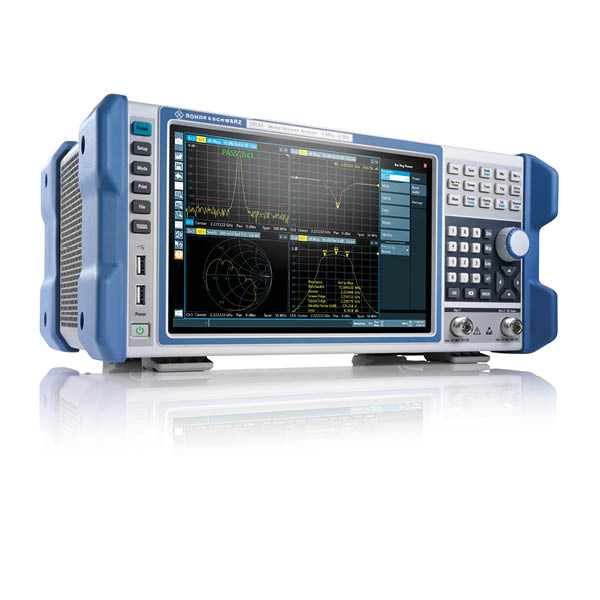

| | | | Analyseur de réseaux vectoriel 1Mhz-6GHz | ZNLE6 ROHDE & SCHWARZ.
La série R&S®ZNLE rend les mesures des analyseurs de réseaux vectoriels (VNA) aussi simples que ABC : simple à configurer, simple à calibrer, facilite la mesure. Une conception de haute qualité reconnue, une interface utilisateur innovante et sa taille compacte rendent le R&S®ZNLE idéal pour les applications VNA de base.
Le R&S®ZNLE est un analyseur de réseaux vectoriels deux ports qui peut être utilisé pour des mesures bidirectionnelles des paramètres S (S11, S21, S12 et S22) sur des composants passifs.
En tant qu'instrument autonome, le R&S®ZNLE ne nécessite pas de PC externe pour la configuration. Vous pouvez immédiatement commencer la mesure après avoir mis l'appareil sous tension.
Le R&S®ZNLE6 offre une couverture jusqu'à 6 GHz, idéale pour les applications Wi-Fi 6/6E, 5G sub-6 GHz et les systèmes de communication sans fil avancés. Ce modèle combine polyvalence et performances exceptionnelles pour les laboratoires de R&D et la production.
CARACTÉRISTIQUES :
- Gamme de fréquence : 1 MHz à 6 GHz (100 kHz à 6 GHz avec option B100).
- Nombre de ports : 2 ports, connecteurs N femelle, 50 Ohm.
- Gamme dynamique : > 110 dB (50 MHz - 6 GHz, IFBW 10 Hz, typique 120 dB).
- Points de mesure : 1 à 5001 points par trace.
- Bandes passantes : 1 Hz à 500 kHz (par pas 1/1,5/2/3/5/7).
- Vitesse de mesure : 9,5 ms (201 pts, 100 kHz IFBW, cal. 2 ports TOSM).
- Bruit de trace : < 0,005 dB RMS (typique 0,001 dB, IFBW 10 kHz).
- Puissance de sortie : -10 dBm à 0 dBm (typique jusqu'à +2 dBm).
- Incertitude transmission : 0,08 dB / 0,5° (0 à -40 dB, 100 kHz - 6 GHz).
- Incertitude réflexion : 0,14 dB / 0,9° (0 dB, 100 kHz - 6 GHz).
- Directivité (après cal.) : = 46 dB (100 kHz - 6 GHz).
- Affichage : Écran tactile WXGA 10,1" (1280 × 800 pixels).
- Interfaces : LAN, USB & GPIB (option).
- Dimensions (L×H×P) : 408 × 186 × 235 mm
- Poids : 6 kg (environ).
AUTRES MODÈLES :
ZNLE3 : Analyseur de réseaux vectoriel 1 MHz à 3 GHz.
ZNLE4 : Analyseur de réseaux vectoriel 1 MHz à 4.5 GHz
ZNLE14 : Analyseur de réseaux vectoriel 1 MHz à 14 GHz.
ZNLE18 : Analyseur de réseaux vectoriel 1 MHz à 18 GHz (avec over range jusqu'à 20 GHz).
Rohde & Schwarz, société allemande, développe et produit, depuis ses origines, des produits et solutions orientés vers les applications très spécialisées dans les domaines de la communication sans fil, le broadcast & media, la cybersécurité et l’électronique automobile, aérospatiale et industrielle
La majeure partie du R&D (16% du chiffre d’affaires) et de la fabrication est située en Allemagne soit environ 6000 salariés sur plus de 10000 présents dans le monde.
En 2005, la société a décidé d’acquérir la société Hameg, spécialisée dans l’instrumentation d’entrée de gamme. Ce rachat stratégique est le point de départ d’une extension de gamme vers l’instrumentation plus généraliste.
Depuis peu, les produits "ex-Hameg" ont été relabellisés en Rohde & Schwarz et de gros efforts de développement ont été déployés pour introduire de nouvelles gammes de produits très innovants et « upgradables »par logiciel. |
| | | |
| |
|
|
| |
|
