EMScanner — Scanner temps réel

Scanner temps réel - EMScanner | YIC Techonlogies.

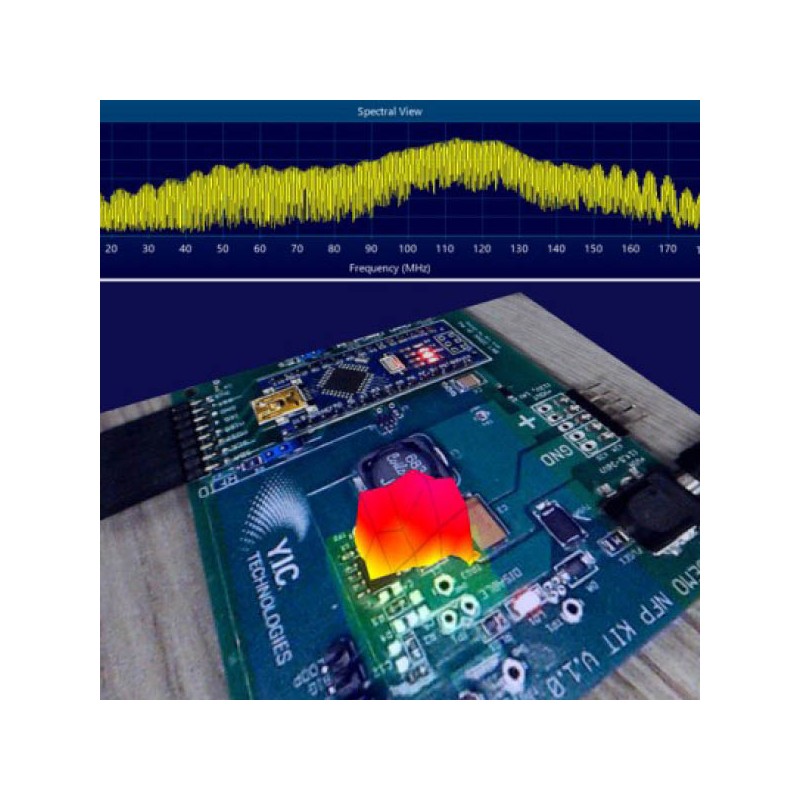

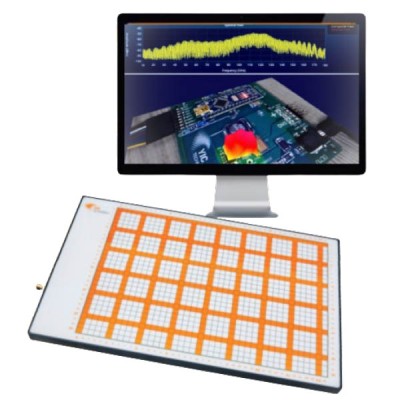

L’EMScanner de YIC est un système de mesure électromagnétique conçu pour analyser et visualiser les émissions électromagnétiques des dispositifs électroniques. Il permet une détection rapide des sources d’émission, facilitant ainsi le diagnostic et la résolution des problèmes de compatibilité électromagnétique (CEM). Compact et facile à utiliser, l’EMScanner offre une visualisation en temps réel des émissions, aidant les ingénieurs à identifier et à atténuer les interférences électromagnétiques dès les premières étapes du développement.

AVANTAGES :

• Analyse rapide : Diagnostic en temps réel, réduction significative des temps de test.
• Support pour itérations : Permet une analyse et une comparaison immédiates des modifications de conception.
• Compact et portable : Solution de table facile à utiliser et économique.

CARACTÉRISTIQUES :

• Plage de fréquences : 150 kHz à 8 GHz.
• Résolution spatiale : 7,5 mm.
• Temps de balayage : Continu en temps réel ou sous une seconde pour une zone entière (selon la performance de l’analyseur de spectre).
• Couverture : Zone de balayage de 31,6 x 21,8 cm.

APPLICATIONS :

• Diagnostic CEM/EMI (compatibilité et interférences électromagnétiques) pour les cartes PCB à haute vitesse, haute densité ou haute puissance.
• Identification des sources d’émissions indésirables et résolution des problèmes avant les tests de conformité CEM.

AUTRES MODÈLES :

• EMScannerR : Scanner temps réel haute résolution.
• EMScanner+ : Scanner temps réel avec analyseur de spectre interne.
• EMScannerR+ : Scanner temps réel, haute résolution, avec analyseur de spectre interne.
