RFScanner — Scanner d’antennes en temps réel

Scanner d’antennes en temps réel - RFScanner | YIC Technologies.

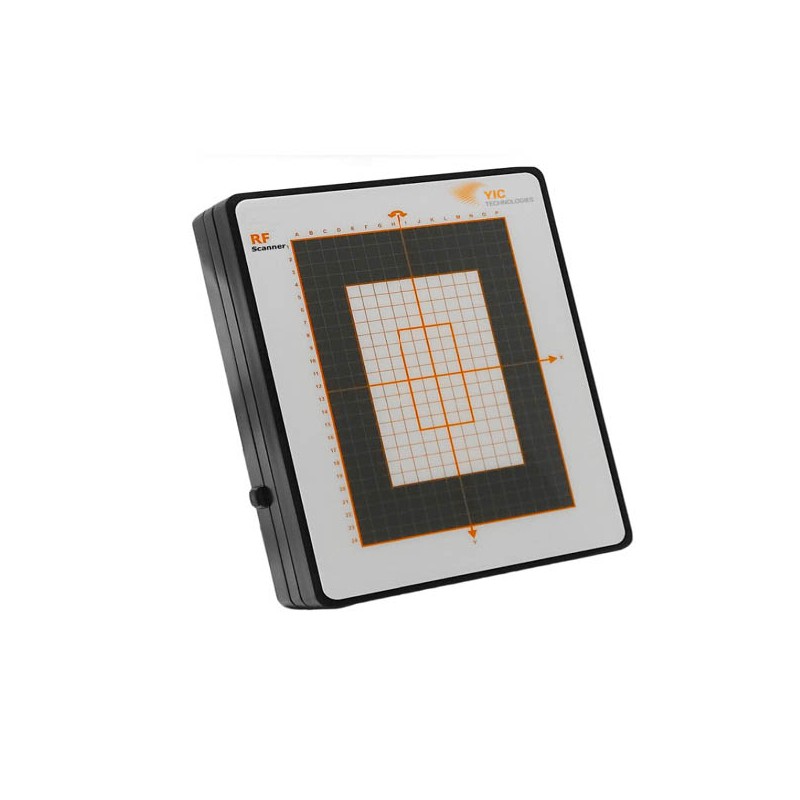

Le RFScanner de YIC est un outil de mesure et de diagnostic pour antennes, conçu pour une utilisation en laboratoire. Il permet de caractériser rapidement les antennes intégrées en fournissant des mesures en temps réel. Le RFScanner est idéal pour les ingénieurs RF souhaitant optimiser les performances des antennes et réduire les cycles de conception.

APPLICATIONS :

• Optimisation des conceptions d’antennes.
• Diagnostic des performances.
• Tests rapides des prototypes.
• Variations de design.

AVANTAGES :

• Diagnostic et analyse en temps réel directement sur une paillasse de laboratoire.
• Réduction significative du temps de test par rapport aux chambres anéchoïques.
• Solution portable, compacte et facile à utiliser.

CARACTÉRISTIQUES :

• Plage de fréquences : 300 MHz à 6 GHz.
• Types de mesures :
• > Modèles de rayonnement proche (2D et 3D) : amplitude, phase et polarisation.
• > Modèles de rayonnement lointain (bisections cartésiennes et polaires).
• > EIRP (Puissance isotrope équivalente rayonnée) et TRP (Puissance totale rayonnée).
• > Gain et efficacité de l’antenne.
• > Polarisations circulaires : RHCP, LHCP, et rapport axial (AR).
• Formats pris en charge : GSM, CDMA, WCDMA, Wi-Fi, WiMAX, LTE, Bluetooth, RFID, GPS, antennes personnalisées.
• Temps de balayage : Continu en temps réel ou sous une seconde pour une zone entière (selon la performance de l’analyseur de spectre).
• Couverture : Zone de balayage de 16 x 10 cm.
