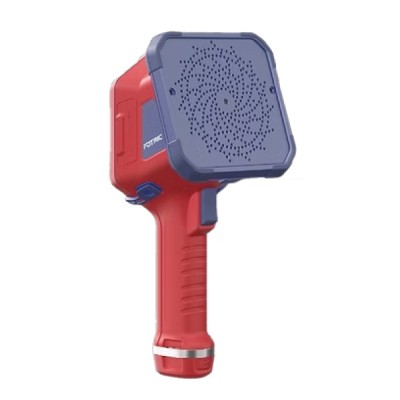

H7 — Caméra acoustique haute performance | 345MEMS

Caméra acoustique portable haute performance | 345MEMS – Série H7 | FOTRIC

La caméra acoustique H7 | Fotric est conçue pour les inspections de maintenance, de contrôle qualité et de diagnostic électrique, elle transforme les données brutes en intelligence exploitable directement sur le terrain.

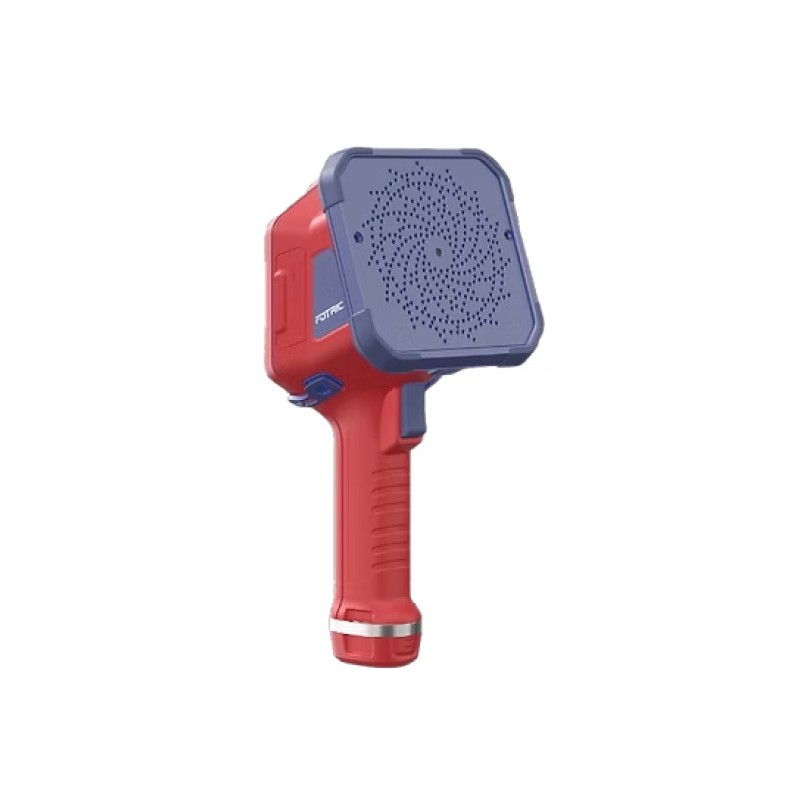

Basée sur une architecture microphone densifiée associant 345 transducteurs MEMS numériques en topologie spirale optimisée, elle génère des données acoustiques avec une résolution spatiale supérieure et un rapport signal-bruit amélioré. Le système fonctionne sur une bande passante de 2 kHz à 100 kHz à un taux d’échantillonnage de 200 kHz, permettant la capture précise des phénomènes transitoires et des signatures acoustiques intermittentes.

Avec une plage opérationnelle de 0,3 m à 300 m et un champ de vision acoustique de 66° × 52°, elle permet le diagnostic d’équipements inaccessibles ou éloignés sans exposition aux risques. L’intégration d’algorithmes d’apprentissage automatique embarqués automatise la classification des défauts — décharges partielles (surface, flottante, couronne), fuites de gaz, défauts mécaniques — avec évaluation quantitative de la sévérité.

L’appareil est certifié IP54 et compatible avec les standards industriels de maintenance prédictive. Son intégration à l’écosystème NaviPdM® Venus facilite la numérisation complète du workflow d’inspection, de l’acquisition des données à la génération de rapports standardisés, assurant la traçabilité, la reproductibilité et la conformité réglementaire des inspections.

CARACTÉRISTIQUES :

• Microphones : 345.
• Distance de travail : 0,3 m à 300 m.
• Plage de fréquence de mesure acoustique : 2 KHz à 100 KHz.
• Taux d’échantillonnage : 200 kHz.
• Champ de vision de l’image acoustique (FOV) : 66° × 52°.
• Caméra numérique : 13 mégapixels.

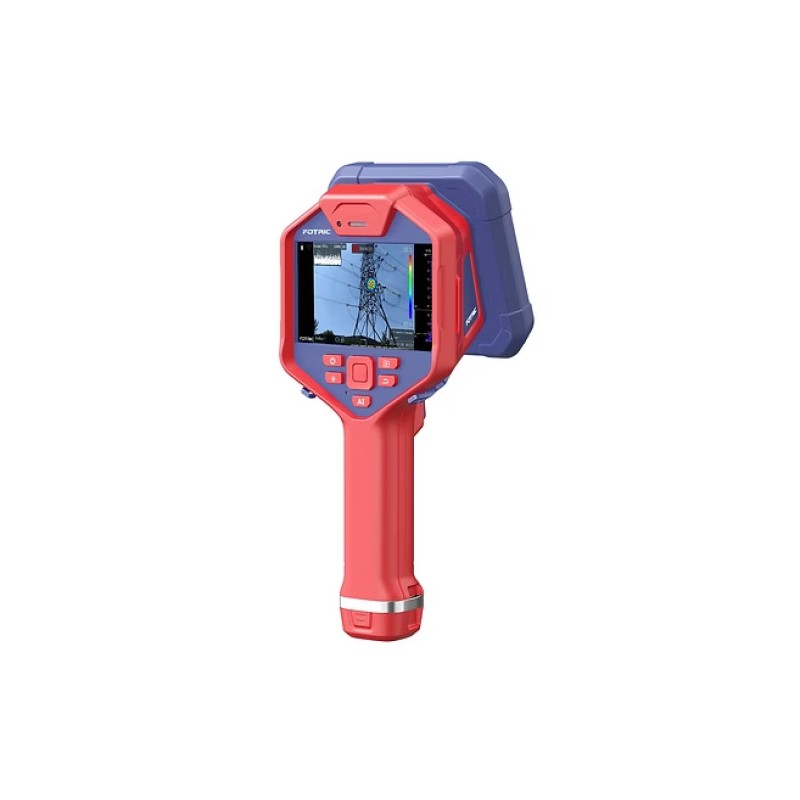

• Écran : 5’’ Tactile LCD haute définition (1280*720 pixels).
• Modes d’image : Simple, Multi, Hologramme.
• Stockage interne : SD (remplaçable à chaud) jusqu’à 1T.
• Batterie : Autonomie jusqu’à 3 heures – Batterie lithium 7.4 V / 3500mAh amovible. (2 packs = +6h).
• Protection : IP54.

AVANTAGES :

• Portée exceptionnelle (300m) pour inspections distantes et en hauteur.
• Densité de capteurs inégalée (345 microphones) pour précision maximale.
• Solution hybride thermique + acoustique en un seul appareil.
• Diagnostic IA fiable indépendant de l’expérience de l’opérateur.
• Rapidité d’analyse avec rapports générés sur le terrain.
• Réduction des coûts via maintenance préventive et identification précoce des défauts - Gestion digitalisée complète avec NaviPdM® Venus.
• APPLICATIONS - ÉVALUATION DE FUITES ET DES DÉCHARGES PARTIELLES (LA MEILLEURE SENSIBILITÉ).
• Maintenance préventive et révision d’équipements.
• Contrôle qualité en production.
• Diagnostic haute tension (décharges partielles).
• Détection de fuites (gaz, vide, confinement).
• Gestion de projets et relocalisations d’équipements.

AUTRES MODÈLES :

• TD2 : 64 MEMS – Visualisation de fuites.
• H4Mini : 112 MEMS – Évaluation de fuites.
• H4 : 112 MEMS – Évaluation de fuites et des décharges partielles - Bonne sensibilité.
• H6 : 162 MEMS – Évaluation de fuites et des décharges partielles - Forte sensibilité.
• H6+ : 234 MEMS – Évaluation de fuites et des décharges partielles - Très forte sensibilité.
