H6 Plus — Caméra acoustique portable | 234MEMS

Caméra acoustique portable | 234MEMS – Série H6+ | FOTRIC

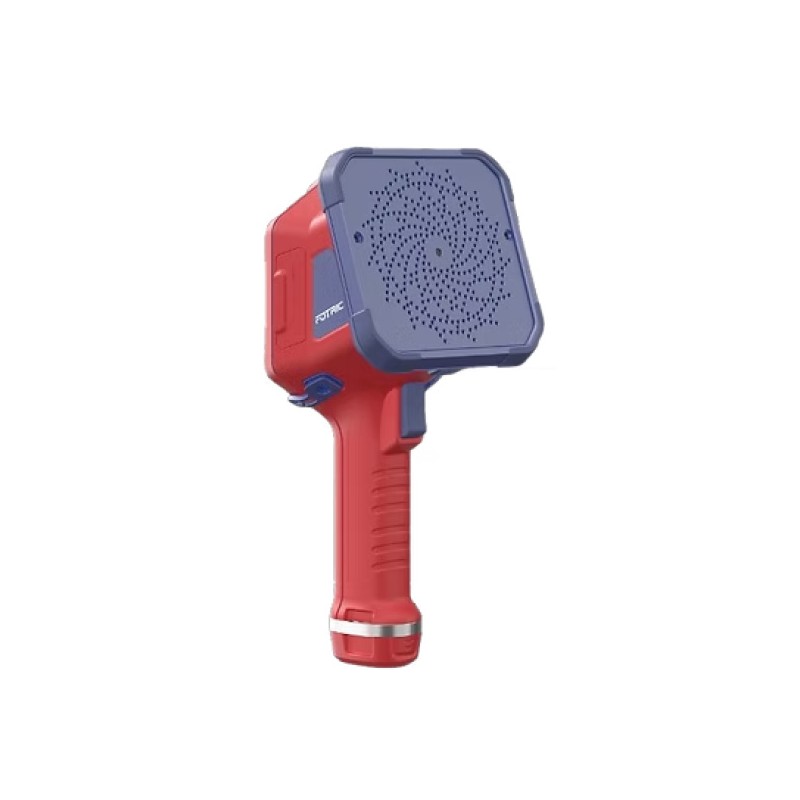

La caméra acoustique H6+ | Fotric est un outil de diagnostic intelligent conçu pour la maintenance prédictive, le contrôle qualité et la détection de fuites ou de décharges partielles. Grâce à son réseau de 234 microphones MEMS numériques agencés en topologie spirale optimisée, elle offre une cartographie acoustique haute précision et une portée étendue jusqu’à 250 mètres, tout en restant compacte et ergonomique.

Le système de traitement acoustique avancé repose sur la technologie T-FFTD®, capable de conserver les signaux sonores transitoires à l’échelle de la microseconde, améliorant la détection des événements intermittents et la clarté des images acoustiques.

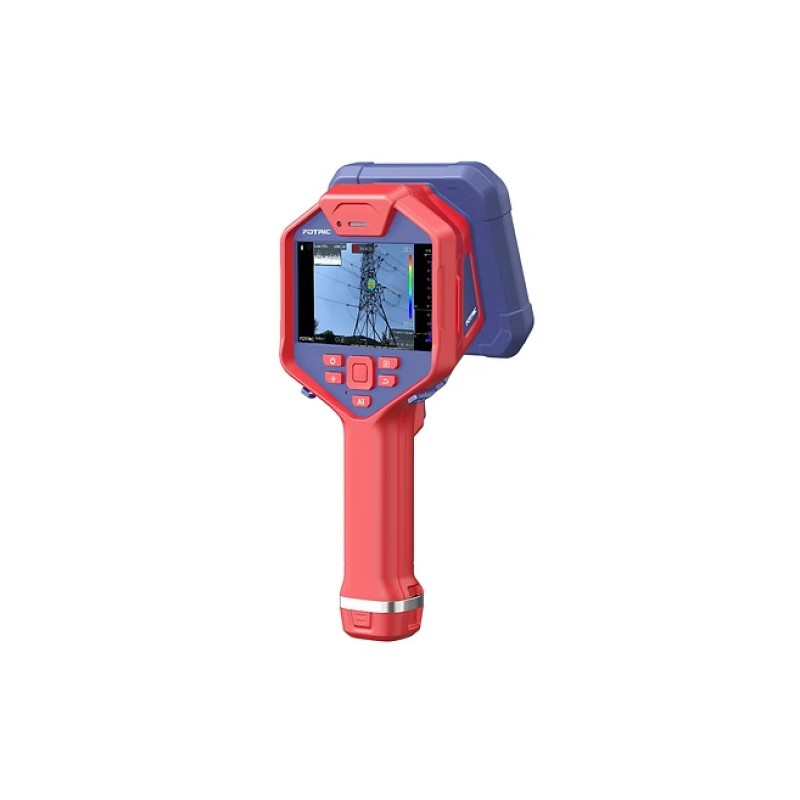

Équipée d’un écran tactile LCD de 5’’ et d’une caméra numérique industrielle 13 mégapixels, elle associe confort d’utilisation et performances de terrain. Son diagnostic IA intégré identifie automatiquement les décharges partielles (surface, flottante, couronne) ainsi que les fuites de gaz ou de vide, tout en évaluant la sévérité des défauts.

Compatible avec la plateforme NaviPdM® Venus, elle permet la numérisation complète du flux d’inspection — création d’actifs, collecte de données, génération automatique de rapports Word/PDF — garantissant traçabilité, conformité et gain de temps sur site.

CARACTÉRISTIQUES :

• Microphones : 234.
• Distance de travail : 0,3 m à 250 m.
• Plage de fréquence de mesure acoustique : 2 KHz à 100 KHz.
• Taux d’échantillonnage : 200 kHz.
• Taux de rafraîchissement acoustique : 25 Hz.
• Champ de vision de l’image acoustique (FOV) : 66° × 52°.
• Caméra numérique : 13 mégapixels.
• Écran : 5’’ Tactile LCD haute définition (1280*720 pixels).
• Modes d’image : Simple, Multi, Hologramme.
• Stockage interne : SD (remplaçable à chaud) jusqu’à 1T.
• Batterie : Autonomie jusqu’à 3 heures – Batterie lithium 7.4 V / 3500mAh amovible. (2 packs = +6h).
• Protection : IP54.

AVANTAGES :

• Réseau de 234 microphones pour une cartographie sonore haute densité.
• Portée longue distance (250 m) pour inspections sécurisées et hors d’accès.
• Technologie T-FFTD® pour une meilleure capture des signaux transitoires.
• Diagnostic IA automatique (fuites, décharges partielles, défauts mécaniques).
• Rapports générés directement sur l’appareil (Word / PDF).
• Compatibilité avec NaviPdM® Venus pour un workflow digitalisé complet.
• Design compact et ergonomique, robuste (IP54) et endurant (>6h avec double batterie).

APPLICATIONS - ÉVALUATION DE FUITES ET DES DÉCHARGES PARTIELLES (TRÈS FORTE SENSIBILITÉ) :

• Maintenance préventive et révision d’équipements industriels.
• Contrôle qualité et suivi de production.
• Détection de fuites (gaz, vide, confinement).
• Diagnostic haute tension (décharges partielles).
• Relocalisation et gestion de projets d’équipements.

AUTRES MODÈLES :

• TD2 : 64 MEMS – Visualisation de fuites.
• H4Mini : 112 MEMS – Évaluation de fuites.
• H4 : 112 MEMS – Évaluation de fuites et des décharges partielles - Bonne sensibilité.
• H6 : 162 MEMS – Évaluation de fuites et des décharges partielles - Forte sensibilité.
• H7 : 345 MEMS – Évaluation de fuites et des décharges partielles - La meilleure sensibilité.
