Caméra acoustique 64 microphones MEMS - TD2e-KIT Fotric.

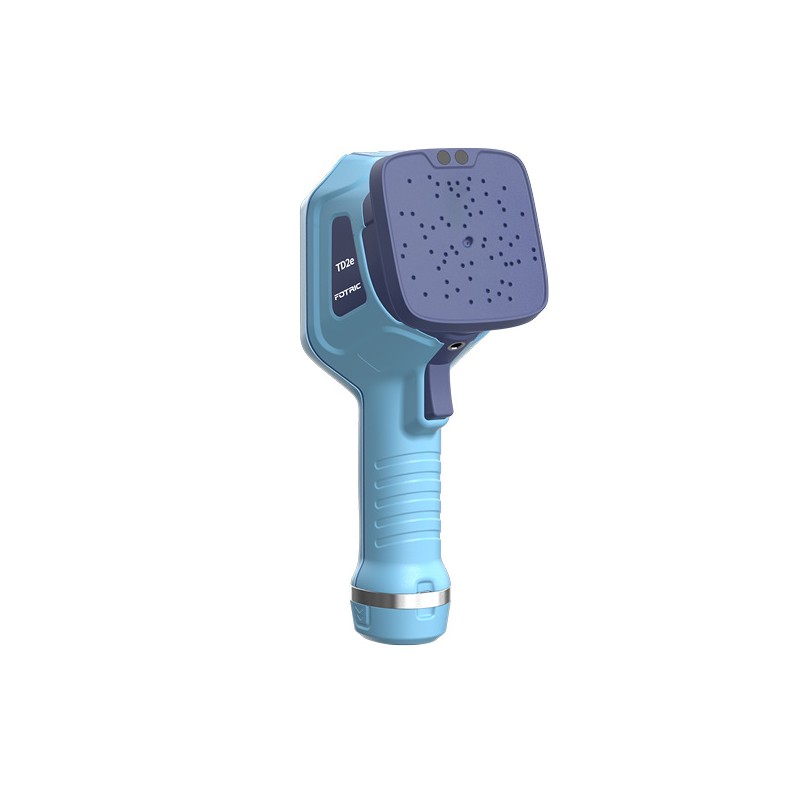

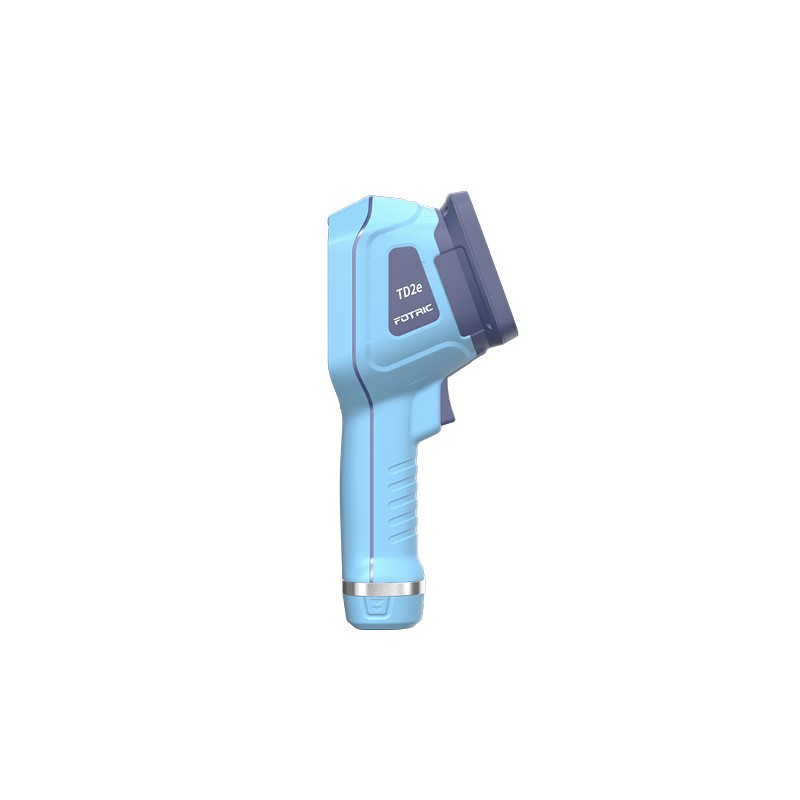

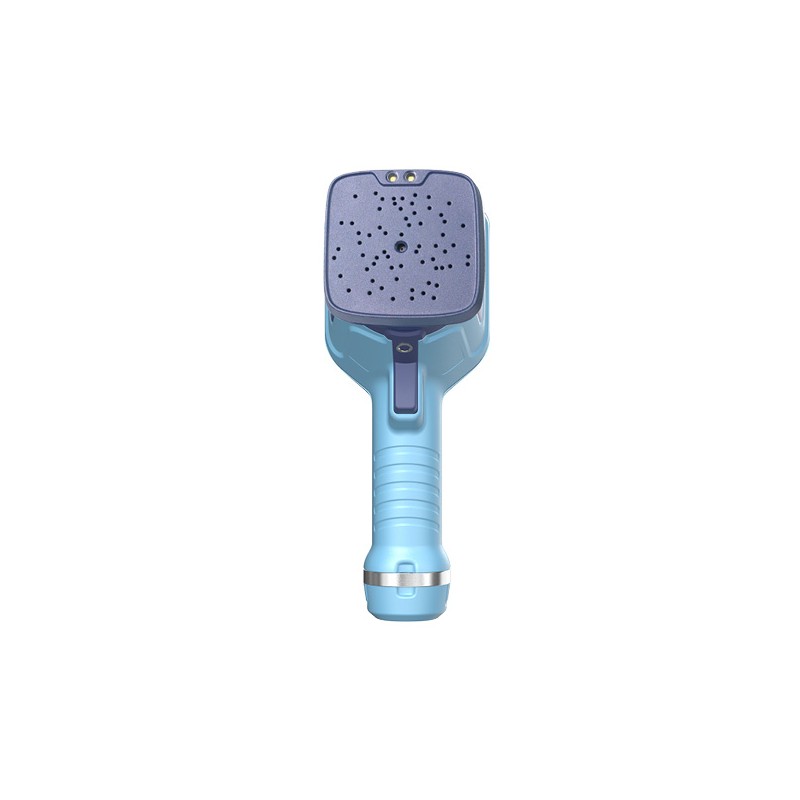

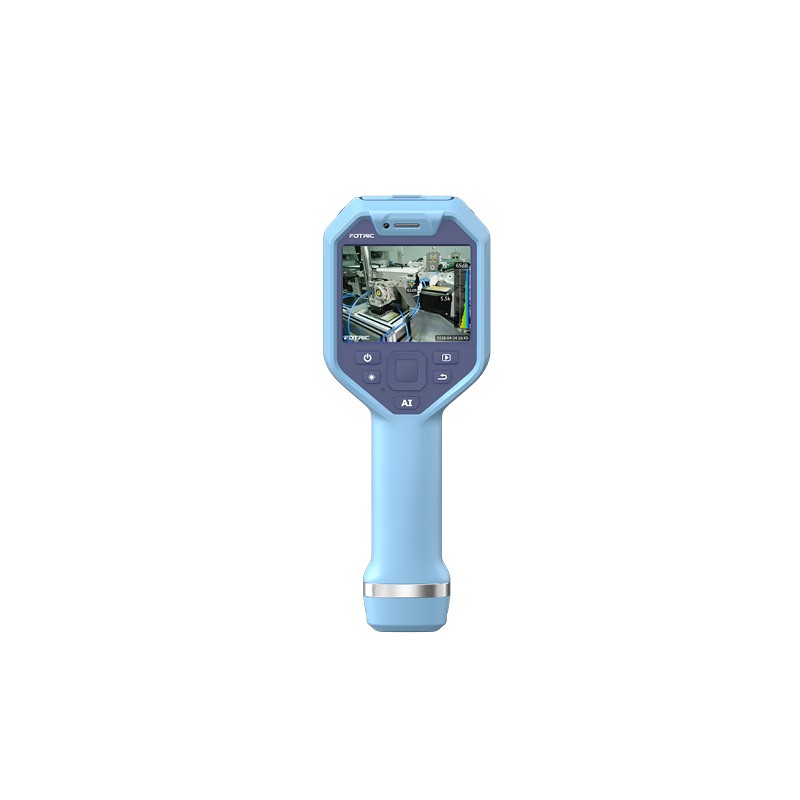

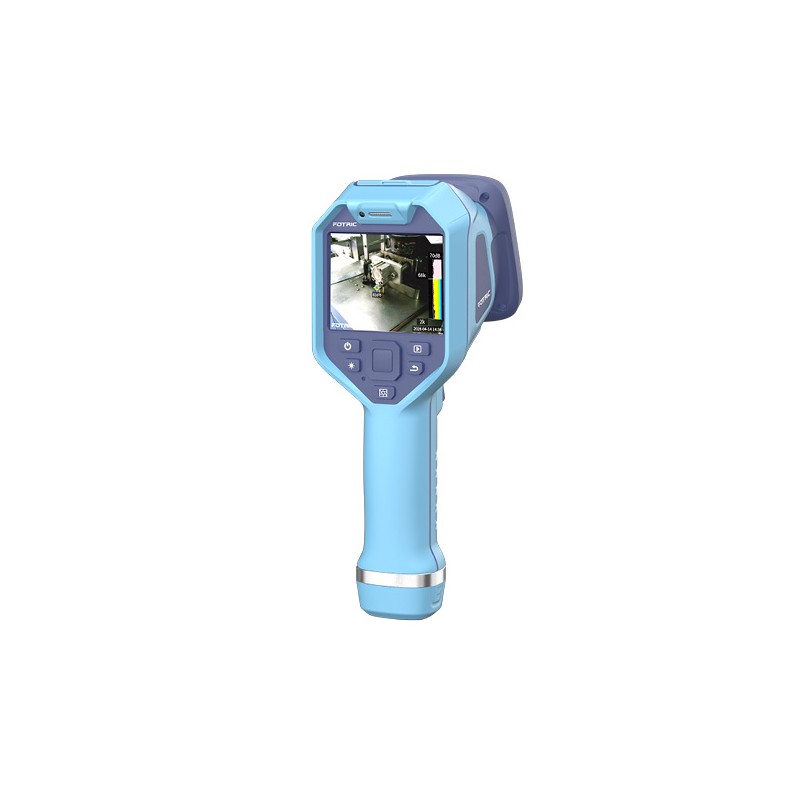

La TD2e FOTRIC est une caméra à imagerie acoustique portable de nouvelle génération, conçue pour rendre visible ce que l’oreille humaine ne peut pas percevoir. Grâce à son réseau haute densité de 64 microphones numériques MEMS et à ses algorithmes de beamforming avancés, elle localise en temps réel les sources sonores — qu’elles soient audibles ou ultrasoniques — et les superpose sous forme de carte thermique acoustique sur l’image de la caméra optique.

L’oreille humaine ne perçoit que les sons compris entre 20 Hz et 20 kHz. Or, de nombreuses défaillances industrielles — fuites de gaz comprimé, usure de roulements, décharges électriques — génèrent des ultrasons (> 20 kHz) totalement imperceptibles sans instrumentation spécialisée. Le TD2e couvre une plage de détection de 2 kHz à 100 kHz, comblant ainsi ce manque critique de perception.

Robuste (IP54, résistance aux chutes jusqu’à 2 m), ergonomique et d’une prise en main immédiate, le TD2e s’adresse aux techniciens de maintenance industrielle, aux inspecteurs de terrain et aux bureaux d’études qui cherchent à fiabiliser leurs équipements tout en réduisant les coûts d’arrêt non planifiés.

• La configuration du KIT comprend :
• 1 x Caméra TD2e.
• 1 x Sacoche souple.
• 1 x Caisse de transport.
• 2 x Batterie lithium rechargeable (3,6 V / 5 000 mAh).
• 1 x Station de charge (Charging Dock).
• 1 x Adaptateur secteur.
• 1x Câble USB Type-C vers USB.
• 1 x Carte mémoire TF 32 Go.
• Guide de démarrage rapide.
• Garantie 18 mois.

CARACTÉRISTIQUES :

• Canaux microphone : 64 microphones numériques MEMS.
• Champ de vision acoustique (FOV) : 58° × 45°.
• Taux d’échantillonnage sonore : 200 kHz.
• Distance de travail : 0,3 m à 60 m.
• Plage fréquentielle de positionnement : 2 kHz – 100 kHz.
• Sélection de plage fréquentielle : Ajustement manuel + affichage fréquence de pic.
• Modes d’image : Single-source, Multi-source, All-source.
• Sensibilité en pression sonore : 0,01 L/min @ 0,1 MPa, 1,5 m, ø30 µm / 0,025 L/min @ 0,3 MPa, 3,5m, ø30 µm / 0,045 L/min @ 0,3 MPa, 4,5 m, ø40 µm.
• Écran : IPS LCD tactile 3,5 pouces — 640 × 480 pixels, verre antideflagrant.
• Caméra numérique : 5 MP — grade industriel.
• Format image : JPG (image acoustique).
• Interface USB : USB Type-C — USB 3.0/2.0.
• Éclairage LED : Mode torche et mode flash.
• Type de batterie : Li-ion rechargeable 3,6 V / 5 000 mAh — amovible sur le terrain.
• Autonomie : = 3 heures par batterie.
• Indice de protection : IP54 (GB/T 4208 / IEC 60529).
• Résistance aux chutes : Conçu pour des chutes de 2 m.
• Résistance aux chocs : 25 g (GB/T 2423.5 / IEC 60068-2-27).
• Résistance aux vibrations : 2 g (GB/T 2423.10 / IEC 60068-2-6).

APPLICATIONS :

Fuites de réseaux d’air comprimé : Les fuites de gaz émettent un bruit de turbulence haute fréquence. Le TD2e détecte même les fuites les plus infimes dans les canalisations d’air comprimé, permettant une localisation rapide sans contact.

• Fuites de systèmes sous vide : La caméra TD2e capture avec précision les sons de fuite subtils dans les systèmes sous vide, imperceptibles à l’oreille humaine, sans endommager ni contacter l’équipement.
