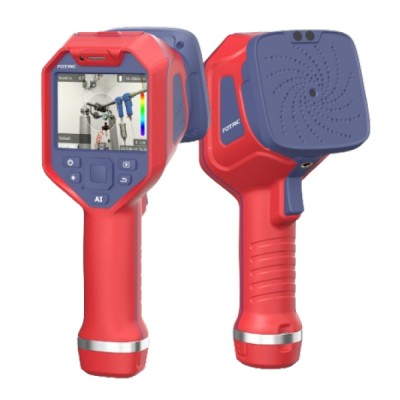

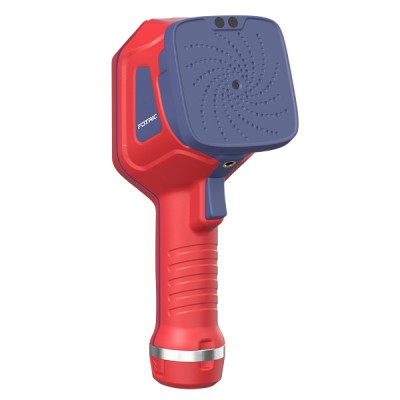

H4 Mini — Caméra acoustique portable | 112MEMS

Caméra acoustique portable – 112MEMS - H4Mini | FOTRIC

La caméra acoustique H4 Mini | Fotric a été conçue pour offrir une solution compacte, légère et performante dédiée à la détection rapide des fuites et des défauts acoustiques industriels. Elle permet de visualiser instantanément les sons audibles et ultrasonores invisibles à l’oreille humaine, garantissant des inspections précises, sûres et sans contact.

Équipée de 112 microphones numériques MEMS, elle offre une excellente sensibilité acoustique sur une large plage de fréquences, permettant d’identifier efficacement les fuites d’air comprimé, les fuites de vide, les vibrations anormales ou encore les desserrages mécaniques, même dans des environnements bruyants.

Grâce à ses technologies avancées telles que son délai d’image (T-FFTD®) & son « focus acoustique », elle assure une localisation fiable des sources sonores, y compris pour les signaux intermittents ou de faible intensité. Son format compact, son poids réduit et sa simplicité d’utilisation en font un outil idéal pour les inspections quotidiennes et les interventions terrain rapides.

AVANTAGES :

• Caméra compacte et légère, idéale pour les inspections mobiles.
• Visualisation instantanée des sons audibles et ultrasonores.
• Sensibilité et précision élevées > Technologie MEMS.
• Visualisation instantanée des sons audibles et ultrasonores.
• Détection des fréquences de 2 kHz à 100 kHz.
• Localisation rapide des fuites et défauts acoustiques.
• Inspection efficace sans arrêt de production.
• Détection des fuites d’air comprimé, de vide et vibrations mécaniques.
• Technologies avancées d’analyse acoustique.
• Mode de persistance des signaux acoustiques T-FFTD®.
• Mode « Focus Acoustique » pour un ciblage précis.
• Fonctions professionnelles intégrées.
• Mesure SPL précise.
• Génération de rapports directement sur l’appareil (PDF ou Word).
• Identification claire des sources sonores.
• Fond en niveaux de gris améliorant le contraste du signal.
• Autonomie et robustesse adaptées au terrain.

CARACTÉRISTIQUES :

• Microphones : 112 microphones numériques MEMS.
• Champ de vision de l’image acoustique (FOV) : 66° × 52°.
• Distance de travail : 0,3 à 100 m.
• Sensibilité à la pression acoustique :
• > 0.01L/min @0.1MPa (1 bar)– distance de 1.3m - orifice de f30µm.
• > 0.025L/min @0.3MPa (3 bar)– distance de 6.5m - orifice de f30µm.
• > 0.0145L/min @0.3MPa (3 bar) – distance de 7.5m - orifice de f30µm.
• Plage de fréquence acoustique : 2 kHz à 100 kHz.
• Taux d’échantillonnage acoustique : 200 kHz.
• Taux de rafraîchissement acoustique : 25 Hz.
• Écran : 3,5’’ IPS LCD tactile – 640 × 480 pixels.
• Modes d’imagerie : Source unique, sources multiples, mode holographique.
• Caméra numérique : 13 MP.
• Formats de fichiers : Images et vidéos acoustiques holographiques.
• Stockage : Carte TF 32 Go (inclus).
• Connectivité : USB Type-C.
• Alimentation : Batterie lithium rechargeable amovible.
• Autonomie : = 4 heures.
• Protection : IP54.
• Poids : 770 g.
• Dimensions : 243 × 95 × 150 mm.
• Garantie : 2 ans.

APPLICATIONS - ÉVALUATION DE FUITES :

• Détection et localisation des fuites d’air comprimé.
• Identification des fuites de vide dans les systèmes industriels.
• Recherche de micro-fuites de gaz (selon le type de gaz et conditions d’émission acoustique).
• Inspection des pneumatiques (fuites lentes, défauts d’étanchéité).
• Contrôle des joints.
• Maintenance préventive et conditionnelle.
• Diagnostic rapide sans arrêt de production.
• Inspections dans des environnements bruyants ou difficiles d’accès.

AUTRES MODÈLES :

• TD2 : 64 MEMS – Visualisation de fuites.
• H4 : 112 MEMS – Évaluation de fuites et des décharges partielles - Bonne sensibilité.
• H6 : 162 MEMS – Évaluation de fuites et des décharges partielles - Forte sensibilité.
• H6+ : 234 MEMS – Évaluation de fuites et des décharges partielles - Très forte sensibilité.
• H7 : 345 MEMS – Évaluation de fuites et des décharges partielles - La meilleure sensibilité.
