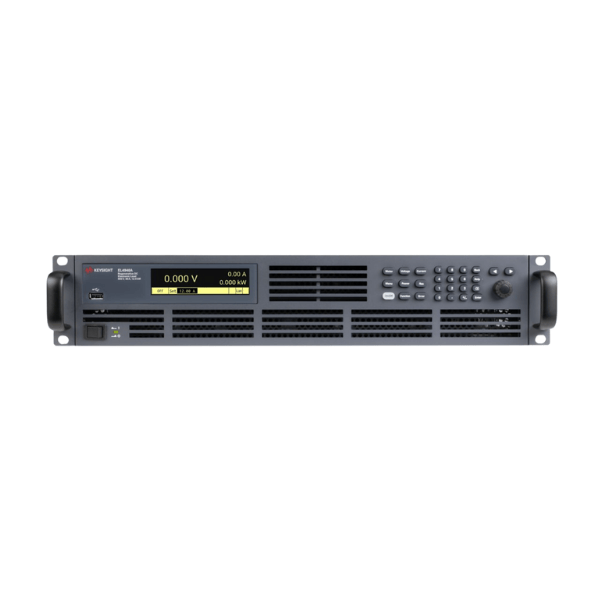

| | | | La série EL4900 de Keysight Technologies représente une gamme de charges électroniques DC régénératives hautes performances, conçues pour répondre aux besoins exigeants des tests de dispositifs de puissance. Ces instruments combinent précision, efficacité énergétique et compacité pour optimiser vos processus de validation et d'analyse.
L'innovation régénérative au cœur de la performance : Avec une efficacité de régénération pouvant atteindre 95%, la série EL4900 retourne l'énergie absorbée au réseau électrique de manière propre et sécurisée, réduisant significativement les coûts d'exploitation (énergie et refroidissement) tout en préservant l'intégrité du réseau. Cette technologie écologique contribue également à la réduction de votre empreinte carbone.
Flexibilité et puissance : Disponibles en formats compacts 1U et 2U, ces charges électroniques offrent une gamme de puissance étendue de 2 kW à 12 kW, avec la possibilité de paralléliser jusqu'à 16 unités pour atteindre 192 kW. Les plages de tension (80V, 500V, 800V) et de courant (8A à 240A) couvrent un large spectre d'applications.
Automatisation avancée : Associée au logiciel PathWave Advanced Power Suite (PW9252A), la série EL4900 offre des capacités d'automatisation robustes pour des scénarios de test complexes, permettant une analyse approfondie et rapide des performances de vos dispositifs sous test (DUT).
CARACTÉRISTIQUES :
- Plage de puissance : 2 kW à 12 kW par unité (jusqu'à 192 kW en parallèle).
- Plage de tension : 80 V à 800 V (trois options : 80V, 500V, 800V selon modèle).
- Plage de courant : 8 A à 240 A (selon modèle et configuration).
- Efficacité régénérative : Jusqu'à 95% de l'énergie absorbée retournée au réseau.
- Efficacité globale : >85% en mode sink, réduisant la dissipation thermique.
- Temps de traitement des commandes : = 0,1 ms.
- Précision de programmation (tension) : 0,03% + offset (24 mV à 240 mV selon modèle).
- Précision de programmation (courant) : 0,1% + offset.
- Résolution de programmation : 1 mV à 10 mV (tension), 1 mA à 10 mA (courant).
- Modes simples : CV (Voltage Priority), CC (Current Priority), CR (Resistance Priority), CP (Power Priority).
- Modes combinés : CV+CC, CV+CR, CC+CR, CC+CV+CP+CR (Auto).
- Génération de formes d'onde : Jusqu'à 65 535 points pour les tests de batteries.
- Fonctions transitoires : Step, Arbitrary Waveforms, List (200 steps max).
- Modes de mesure : Moyenné et numérisé (digitized).
- Mesures simultanées : Tension et courant.
- Calculs intégrés : Puissance, ampères-heures (Ah), watts-heures (Wh).
- Précision de lecture (tension) : 0,03% + offset.
- Précision de lecture (courant) : 0,1% + offset.
- Protections intégrées : Surtension (OVP), surintensité (OCP), surpuissance (OPP), surchauffe (OTP).
- Protection transitoire : Détection et protection contre les chutes de tension.
- Réponse matérielle rapide : Protection niveau hardware pour une intervention ultra-rapide.
- Synchronisation réseau : Détection automatique de phase et fréquence avant régénération.
- Standard : LAN (10/100/1000 Mb), USB 2.0, CAN (CANopen).
- Optionnel : GPIB, Analogique, RS-232.
- Interface web intégrée.
- Port de contrôle digital : 7 broches configurables (I/O, trigger, inhibit, etc.).
- Jusqu'à 16 unités en parallèle : Mode primary/secondary pour configuration simplifiée.
- Puissance totale maximale : 192 kW en configuration parallèle.
- Partage équitable du courant : Maintien du mode CV ou CC sur toutes les unités parallèles.
- Compatibilité : Modèles mixtes possible pour 6kW et 12kW (même version firmware).
- Formats disponibles : 1U (2/4/6 kW) et 2U (12 kW), largeur rack standard.
- Facteur de puissance : 0,99 à puissance nominale.
TOUS LES MODÈLES :
Modèles 2 kW (Format 1U) :
- EL4913A - Charge électronique DC régénérative 80V/40A/2kW.
- EL4915A - Charge électronique DC régénérative 500V/12A/2kW.
- EL4916A - Charge électronique DC régénérative 800V/8A/2kW.
Modèles 4 kW (Format 1U) :
- EL4923A - Charge électronique DC régénérative 80V/80A/4kW.
- EL4925A - Charge électronique DC régénérative 500V/24A/4kW.
- EL4926A - Charge électronique DC régénérative 800V/16A/4kW.
Modèles 6 kW (Format 1U) - Alimentation 380/480 VAC :
- EL4933A - Charge électronique DC régénérative 80V/120A/6kW.
- EL4935A - Charge électronique DC régénérative 500V/36A/6kW.
- EL4936A - Charge électronique DC régénérative 800V/24A/6kW.
Modèles 12 kW (Format 2U) - Alimentation 380/480 VAC :
- EL4943A - Charge électronique DC régénérative 80V/240A/12kW.
- EL4945A - Charge électronique DC régénérative 500V/72A/12kW.
- EL4946A - Charge électronique DC régénérative 800V/48A/12kW.
ACCESOIRES :
- PW9252A: Application PathWave Advanced Power Control and Analysis.
- RP5901C : Interface GPIB.
- RP5902C : Interface Analogique / RS-232.
- RP5903C : Kit de parallélisation (câble fibre optique + module émetteur).
- RP5904C : Kit montage rack 1U.
- RP5905C : Kit montage rack 2U.
À PROPOS DE KEYSIGHT TECHNOLOGIES :
KEYSIGHT (précédemment HP puis AGILENT) est le leader mondial des entreprises de mesure électronique et propose des solutions dans plus de 100 pays pour le marché de la communication sans fil, l’aérospatiale et défense ainsi que le semi-conducteur.
MB Electronique, fort de sa connaissance avancée des produits Keysight, est à même de vous orienter vers la solution répondant idéalement à vos problématiques techniques et financières. |
| | | |
| |
|
|
| |
|
