EMScanner Plus — Scanner temps réel avec analyseur de spectre intégré

Scanner temps réel avec analyseur de spectre intégré - EMScanner+ | YIC Techonlogies.

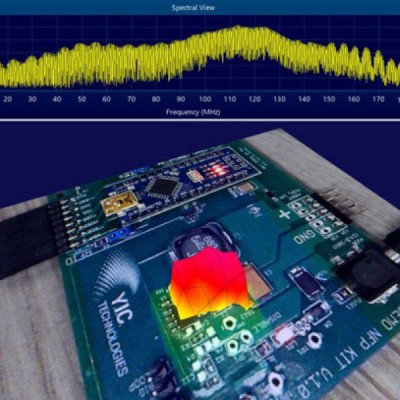

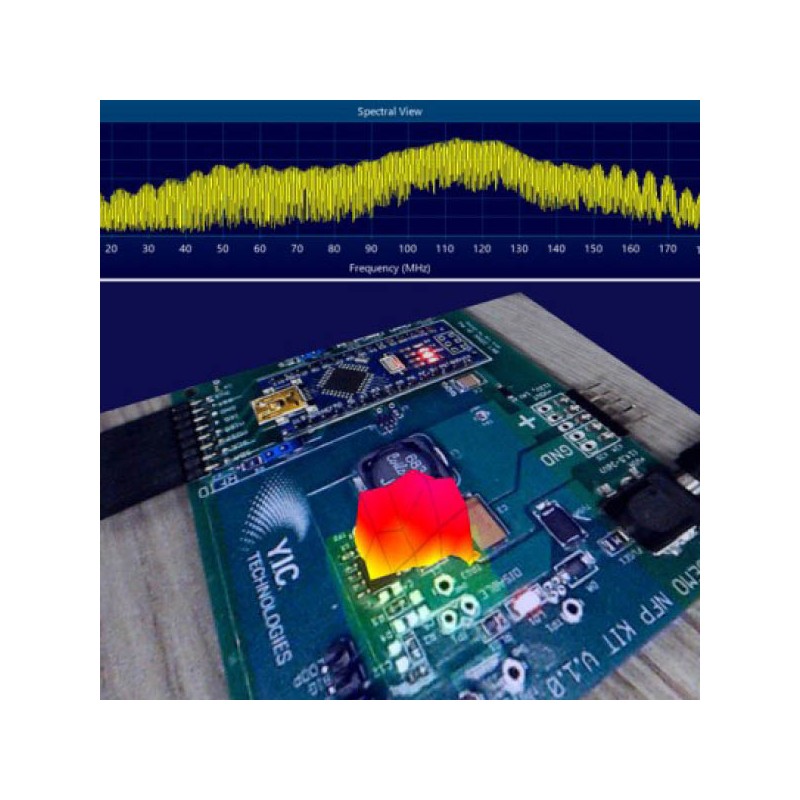

L’EMScanner+ de YIC est un système de mesure électromagnétique conçu pour analyser et visualiser les émissions électromagnétiques des dispositifs électroniques. Il permet une détection rapide des sources d’émission, facilitant ainsi le diagnostic et la résolution des problèmes de compatibilité électromagnétique (CEM).

Il permet d’effectuer des tests CEM en temps réel, sans nécessiter d’analyseur de spectre externe. Sa conception plug-and-play permet de visualiser rapidement les causes profondes des problèmes potentiels de CEM et d’EMI, ce qui simplifie considérablement le processus de débogage.

Il fournit des résultats répétables et fiables en moins d’une seconde, en identifiant précisément la cause des défauts de conception.

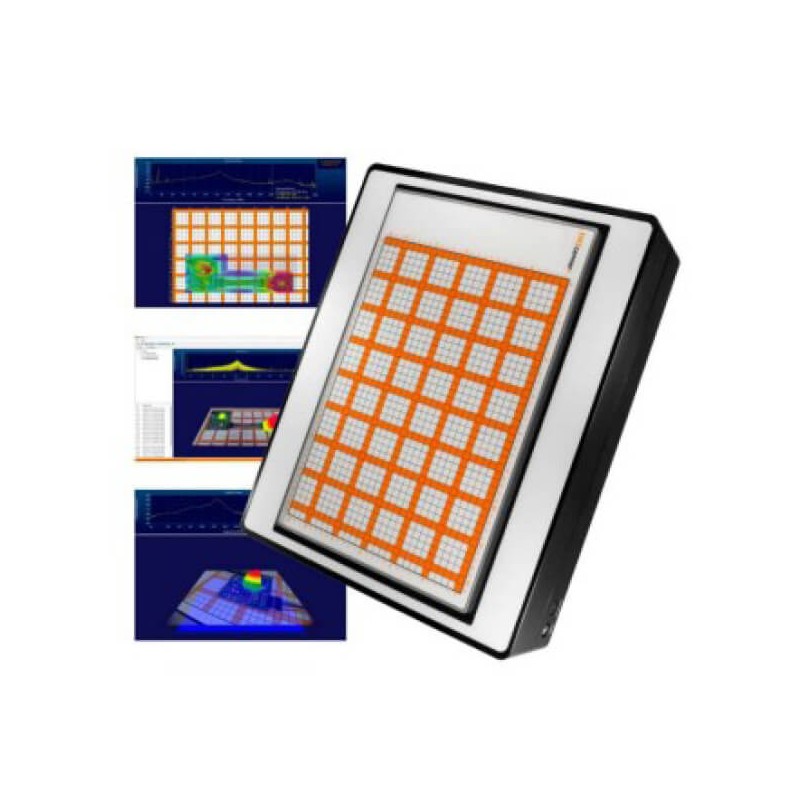

Il se compose d’un scanner breveté et d’un adaptateur compact avec analyseur de spectre intégré, associés à un PC utilisateur exécutant le logiciel EMViewer. EMViewer exploite pleinement les capacités de l’unité grâce à une interface intuitive.

AVANTAGES :

• Réduction du temps de test, ce qui diminue les coûts associés aux essais.
• Réduction documentée de 50 % du cycle de conception.
• Comparaison et analyse immédiates des différentes itérations de conception.
• Idéal pour les PCB haute vitesse, forte puissance ou haute densité.
• Support pour itérations : Permet une analyse et une comparaison immédiates des modifications de conception.
• Compact et portable : Solution de table facile à utiliser et économique.

CARACTÉRISTIQUES :

• Plage de fréquences : 150 kHz à 6 GHz.
• Résolution spatiale : 7,5 mm.
• Temps de balayage spatial : Continu en temps réel ou sous une seconde pour une zone entière.
• Temps de balayage spectral : 45 secondes pour un PCB de 10 cm × 10 cm (4” × 4”) avec une bande de 100 MHz et une RBW de 100 kHz.
• Zone de balayage : 31,6 x 21,8 cm.
• Analyseur de spectre interne : Signal Hound BB60C.
• Abonnement EMViewer d’un an incluant les mises à niveau, l’assistance et la garantie matérielle.

APPLICATIONS :

• Pré-tests CEM rapides.
• Validation de conception en phase amont.
• Comparaison avant / après correction.
• PCB haute vitesse / forte puissance.
• Réduction du cycle de conception.

AUTRES MODÈLES :

• EMScanner : Scanner temps réel.
• EMScannerR : Scanner temps réel haute résolution.
• EMScannerR+ : Scanner temps réel, haute résolution, avec analyseur de spectre interne.
