EMScannerR Plus — Scanner temps réel, haute résolution, avec analyseur de spectre intégré

Scanner temps réel, haute vitesse & haute résolution, avec analyseur de spectre intégré - EMScannerR+ | YIC Technologies.

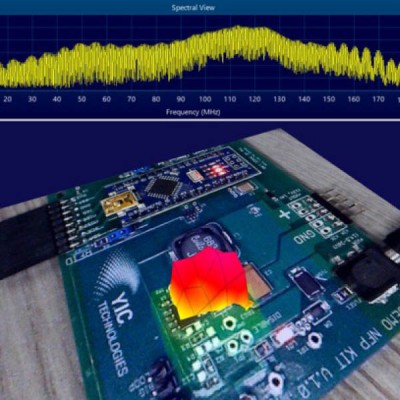

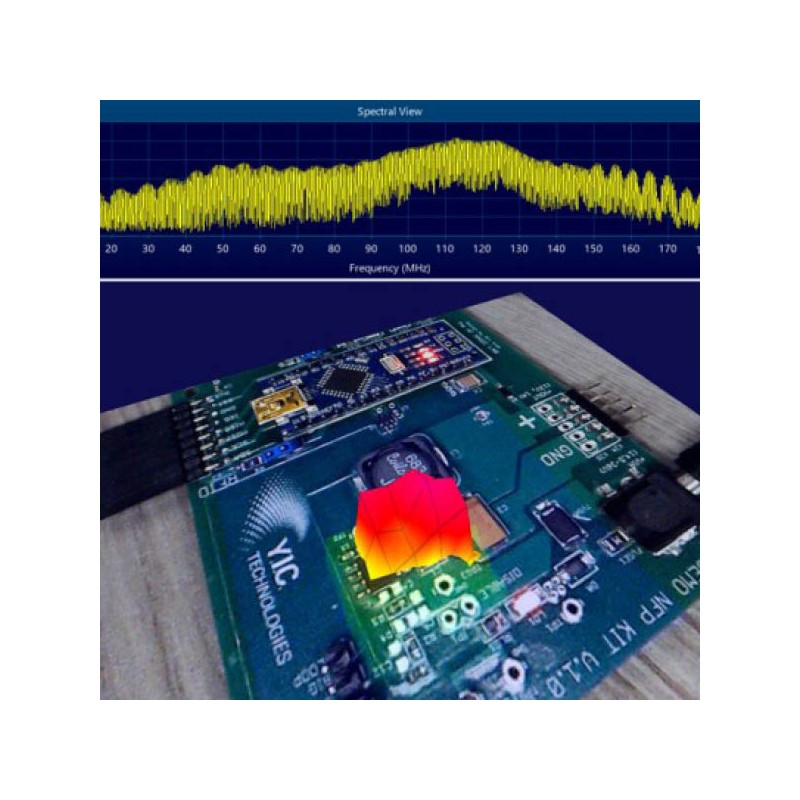

L’EMScannerR+ de YIC est un système de mesure électromagnétique conçu pour analyser et visualiser les émissions électromagnétiques des dispositifs électroniques. Il permet une détection rapide des sources d’émission, facilitant ainsi le diagnostic et la résolution des problèmes de compatibilité électromagnétique (CEM).

Il permet d’effectuer des tests CEM en temps réel, sans nécessiter d’analyseur de spectre externe. Sa conception plug-and-play permet de visualiser rapidement les causes profondes des problèmes potentiels de CEM et d’EMI, ce qui simplifie considérablement le processus de débogage.

Il fournit des résultats répétables et fiables en moins d’une seconde, en identifiant précisément la cause des défauts de conception.

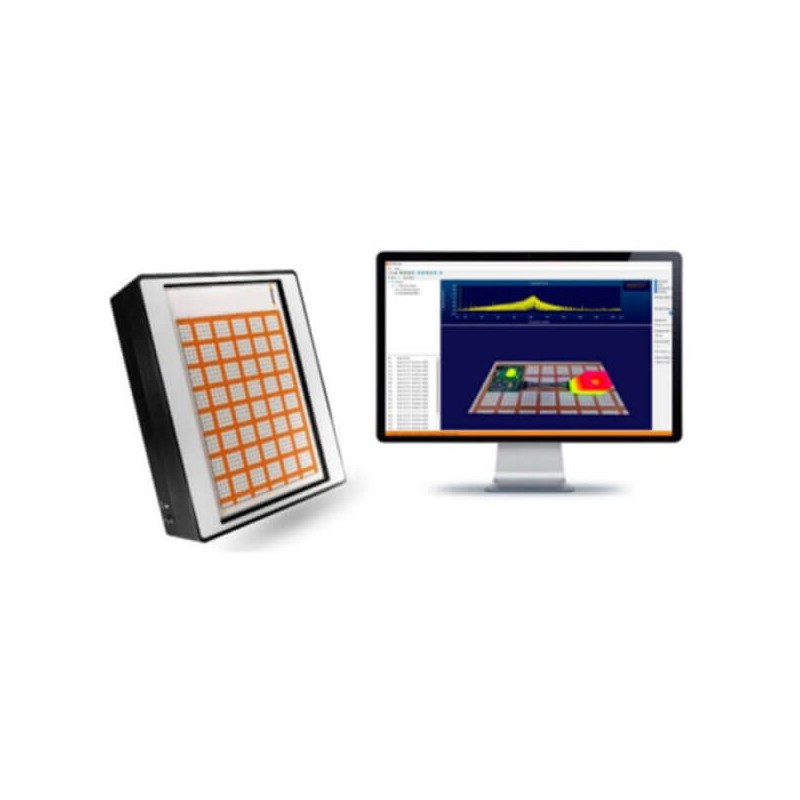

Il se compose d’un scanner breveté et d’un adaptateur compact avec analyseur de spectre intégré, associés à un PC utilisateur exécutant le logiciel EMViewer. EMViewer exploite pleinement les capacités de l’unité grâce à une interface intuitive.

AVANTAGES :

• Analyse rapide : Diagnostic en temps réel, réduction significative des temps de test.
• Support pour itérations : Permet une analyse et une comparaison immédiates des modifications de conception.
• Compact et portable : Solution de table facile à utiliser et économique.
• Précision : résolution spatiale de 0.06 mm.
• Réduction documentée de 50 % du cycle de conception.
• Comparaison et analyse immédiates des différentes itérations de conception.
• Idéal pour les PCB haute vitesse, forte puissance ou haute densité.

CARACTÉRISTIQUES :

• Plage de fréquences : 150 kHz à 6 GHz.
• Résolution spatiale : 0.06 mm (8 niveaux).

Performances par niveau de résolution :

• > Niveau 1 : 7,5 mm — < 0,5 s.
• > Niveau 2 : 3,75 mm — 4 s.
• > Niveau 3 : 1,88 mm — 9 s.
• > Niveau 4 : 0,94 mm — 21 s.
• Temps de balayage : Continu en temps réel ou sous une seconde pour une zone entière.
• Zone de balayage de 31,6 x 21,8 cm.
• Uniformité sonde à sonde : scanners calibrés en usine ; corrections logicielles tenant compte de la réponse fréquentielle des sondes avec une précision de ± 3 dB.
• Isolation du plan de mesure : > 20 dB.
• Puissance rayonnée maximale admissible : 10 W / 40 dBm.
• Abonnement EMViewer d’un an incluant les mises à niveau, l’assistance et la garantie matérielle.

APPLICATIONS :

• Debug EMI complexe.
• Localisation de défauts très localisés.
• Analyse SI / RF fine.
• Problèmes intermittents ou multi-sources.
• Diagnostic CEM/EMI (compatibilité et interférences électromagnétiques) pour les cartes PCB à haute vitesse, haute densité ou haute puissance.
• Identification des sources d’émissions indésirables et résolution des problèmes avant les tests de conformité CEM.

AUTRES MODÈLES :

• EMScanner : Scanner temps réel.
• EMScannerR : Scanner temps réel haute résolution.
• EMScanner+ : Scanner temps réel avec analyseur de spectre interne.
