78C2 — Module CPCI 6U jusqu'à 6 modules mezzanine

Module CPCI 6U jusqu’à 6 modules mezzanine - 78C2 NORTH ATLANTIC

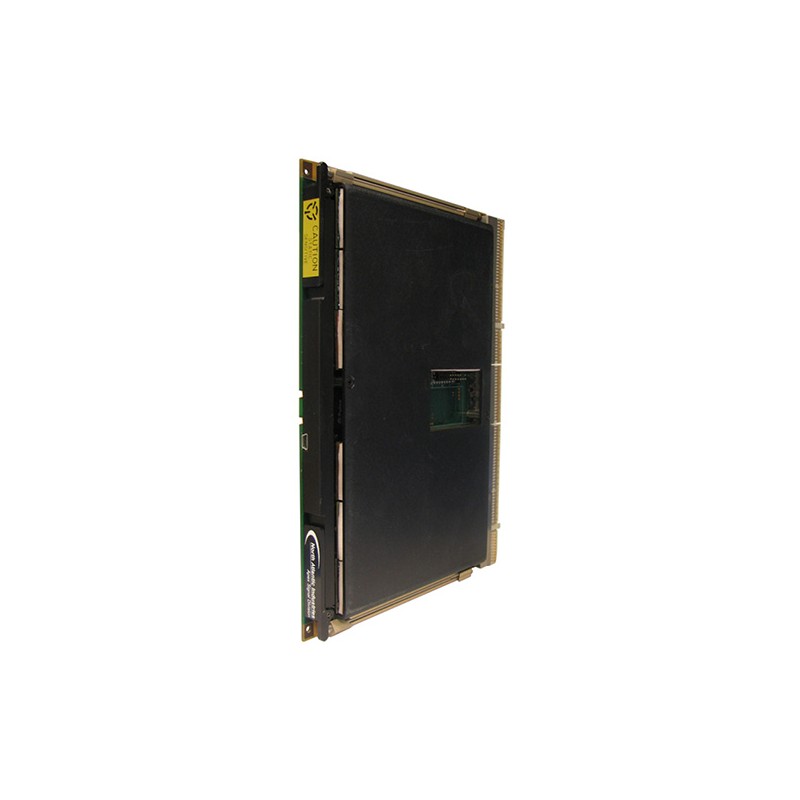

Le module 78C2 de NORTH ATLANTIC est une carte de communication et d’interface multifonction cPCI 6U avec six emplacements de modules indépendants pouvant être configurés avec diverses fonctions d’E/S et de communication. Ils sont à choisir par les fonctions suivantes :

• A/D : 10 voies (+/-) 1.25 à 50 VDC et 4-20ma.
• D/A : 10 voies (+/-) 1.25, 2.5, 5 V, 10 VDC.
• E/S numériques : 16 voies TTL.
• Syncro/Resolver (4 voies).
• Génération de signaux : 4 voies générateur de fonction, 10-130 kHz, 0-15Vpp (5.3 Vrms).
• RTD : 6 voies de mesure 2,3 or 4 fils résistance Platinium..
• E/S discrètes : 16 voies E/S Discrètes (0-80 VDC),.
• L(R)VDT/D : 4 voies L(R)VT/D 2, 3 or 4 wire L(R)VDT..
• 1553.
• ARINC429.
• CANBUS.
• Des améliorations supplémentaires incluent la mise en mémoire tampon de données FIFO pour certains modules.
• En utilisant plusieurs DSP, la carte mère améliorer offre une puissance de traitement supérieure et un contrôle de pré-traitement dédié pour chaque module.
• La carte 78C2, une carte basse consommation / haute performance, est parfaitement adaptée aux applications de défense, d’aérospatiale commerciale et industrielle.

Des fonctions préexistantes et entièrement testées peuvent être combinées rapidement et facilement de manière illimitée. Chaque fonction d’E/S dispose d’un traitement dédié, libérant le SBC du système d’une surcharge inutile de la gestion des données.

Le 78C2 comprend des kits de support logiciel (SSK) pour plusieurs systèmes d’exploitation. De plus, les clés SSK sont fournies avec du code source et des API d’E/S de bibliothèque spécifiques au conseil afin de faciliter l’intégration du système.

CARACTÉRISTIQUES :

• Prise en charge de 6 modules de fonction intelligents indépendants.
• Une variété de modules d’E/S et de communication.
• Contrôle via un bus PCI ou une interface Gigabit Ethernet (Gig-E).
• Mise en mémoire tampon des données FIFO pour les fonctions A / D, D / A, S / D et LVDT.
• Connexions via le panneau avant, le panneau arrière ou les deux.
• Test intégré d’arrière-plan (BIT) automatique (en fonction du module).
• Aucun dommage si des signaux sont appliqués lorsque la carte n’est pas alimentée.
• Kits de support logiciel (SSK) et pilotes disponibles.
• Modèles commerciaux et robustes.
• Température de fonctionnement : 0 ° C à 70 ° C commerciale, -40 ° C à + 85 ° C.
