73DS2 — Module PC104 jusqu'à 4 voies S/R

Module PC104 jusqu’à 4 voies S/R - 73DS2 NORTH ATLANTIC

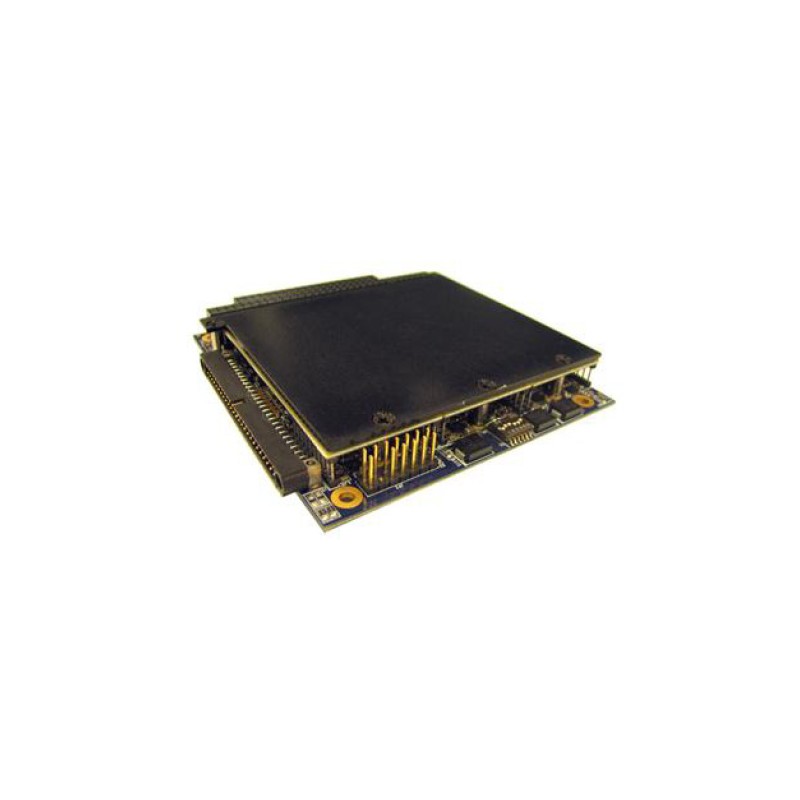

Le module 73SD4 de NORTH ATLANTIC est une carte de mesure Synchro/Resolver compatible PC104 avec trois canaux isolés.

Ces canaux peuvent intégrer jusqu’à trois Synchro/Resolver numérique avec une capacité de disque de 1,2 VA dans un module d’empilement.

Avec l’isolation galvanique, l’une des sorties peut être mise à la terre sans affecter les performances.

Les fonctions standard incluent le test intégré en arrière-plan (BIT) continu ainsi que la détection de perte de référence et de signal. Les principales capacités de diagnostic, y compris les alertes de dysfonctionnement et le choix d’un test en ligne ou d’un test hors ligne, offrent des améliorations substantielles de la fiabilité du système.

Conçu spécialement pour les applications de défense, aérospatiales et industrielles, le 73DS2 prend en charge une alimentation de référence 3 VA en option et entraîne des charges passives.

Nécessite un refroidissement par air forcé.

CARACTÉRISTIQUES :

• Trois canaux D/S (R) disponibles.
• Format de sortie isolé Synchro ou Resolver.
• 1 minute d’arc de précision.
• Résolution : 16 bits.
• Capacité d’entraînement de 1,2 VA (maximum) par canal.
• Test intégré en arrière-plan (BIT) avec détection de perte de signal et de référence.
• Wraparound S / D pour la lecture des angles de sortie réels commandés, VL-L et VREF et de la fréquence de référence.
• Aucun ajustement ni ajustement requis.
• Bus de données PC104 16 bits.
• Fréquence de référence : 47 Hz à 10 kHz.
• Large plage de température de fonctionnement.
• Le kit de support logiciel (SSK) et les pilotes sont disponibles.
