64C2 — Module VME jusqu'à 6 modules mezzanine

Le 64C2 de NORTH ATLANTIC est une carte d'E/S multifonctionnelles et de communication VME 6U avec 6 emplacements de module de fonction. Ils peuvent être configurés avec une variété de fonctions d'E/S et de communication telles que : - A/D: 10 voies (+/-) 1.25 à 50 VDC et 4-20ma - D/A : 10 voies (+/-) 1.25, 2.5, 5V, 10 VDC - E/S numériques: 16…

Module VME jusqu’à 6 modules mezzanine - 64C2 NORTH ATLANTIC

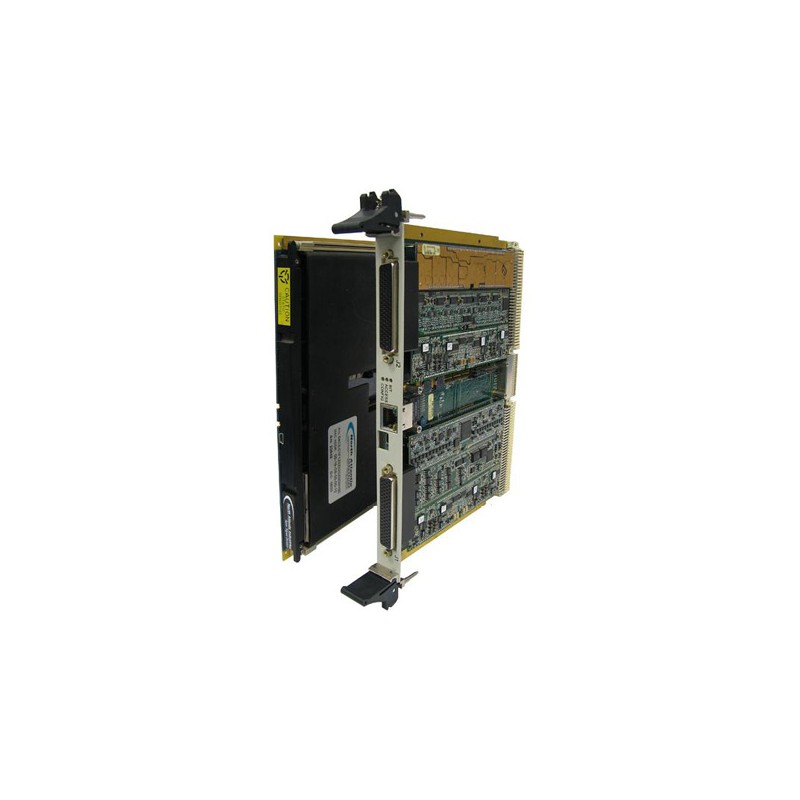

Le 64C2 de NORTH ATLANTIC est une carte d’E/S multifonctionnelles et de communication VME 6U avec 6 emplacements de module de fonction.

Ils peuvent être configurés avec une variété de fonctions d’E/S et de communication telles que :

A/D : 10 voies (+/-) 1.25 à 50 VDC et 4-20ma.
D/A : 10 voies (+/-) 1.25, 2.5, 5 V, 10 VDC.
E/S numériques : 16 voies TTL.
Syncro/Resolver (4 voies)
Génération de signaux : 4 voies générateur de fonction, 10-130 kHz, 0-15Vpp (5.3 Vrms)
RTD : 6 voies de mesure 2,3 or 4 fils résistance Platinium.
E/S discrètes : 16 voies E/S Discrètes (0-80 VDC),.
L(R)VDT/D : 4 voies L(R)VT/D 2, 3 or 4 wire L(R)VDT.

Des améliorations supplémentaires incluent la mise en mémoire tampon des données FIFO pour certains modules. À l’aide de plusieurs DSP, la carte mère améliorée permet une puissance de traitement plus élevée et un contrôle de prétraitement dédié pour chaque module.

En éliminant le besoin de cartes multiples, cette conception unique économise les emplacements de boîtier et réduit la consommation d’énergie. La carte 64C2, une carte basse consommation / hautes performances, est parfaitement adaptée aux applications de défense robuste, d’aérospatiale commerciale et industrielle.

Les fonctions préexistantes et entièrement testées peuvent être combinées rapidement et facilement de façon illimitée. Chaque fonction d’E/S a un traitement dédié, ce qui libère le Single Board Computer (SBC) du système de la surcharge de gestion des données inutiles.

Le 64C2 comprend des kits de support logiciel (SSK) pour plusieurs systèmes d’exploitation. De plus, les SSK sont fournis avec du code source et des API d’E/S de bibliothèque spécifiques à la carte pour faciliter l’intégration du système.

CARACTÉRISTIQUES :

Prise en charge de 6 modules de fonction indépendants et intelligents.
Une variété de modules d’E / S et de communication au choix.
Contrôle via le bus VME ou les interfaces Gigabit Ethernet (Gig-E).
Tampon de données FIFO pour les fonctions A / D, D / A, S / D et LVDT.
Aucun dommage si des signaux sont appliqués lorsque la carte n’est pas alimentée.
Connexions via le panneau avant, le panneau arrière ou les deux.
Test intégré en arrière-plan automatique (BIT) (en fonction du module).
Kits de support logiciel (SSK) et pilotes disponibles.
Modèles commerciaux et robustes.
Température de fonctionnement : 0 ° C à 70 ° C commercial, ou -40 ° C à + 85 ° C robuste.
