76C2 — Module PCI jusqu'à 3 modules mezzanine

Module PCI jusqu’à 3 modules mezzanine - 76C2 NORTH ATLANTIC

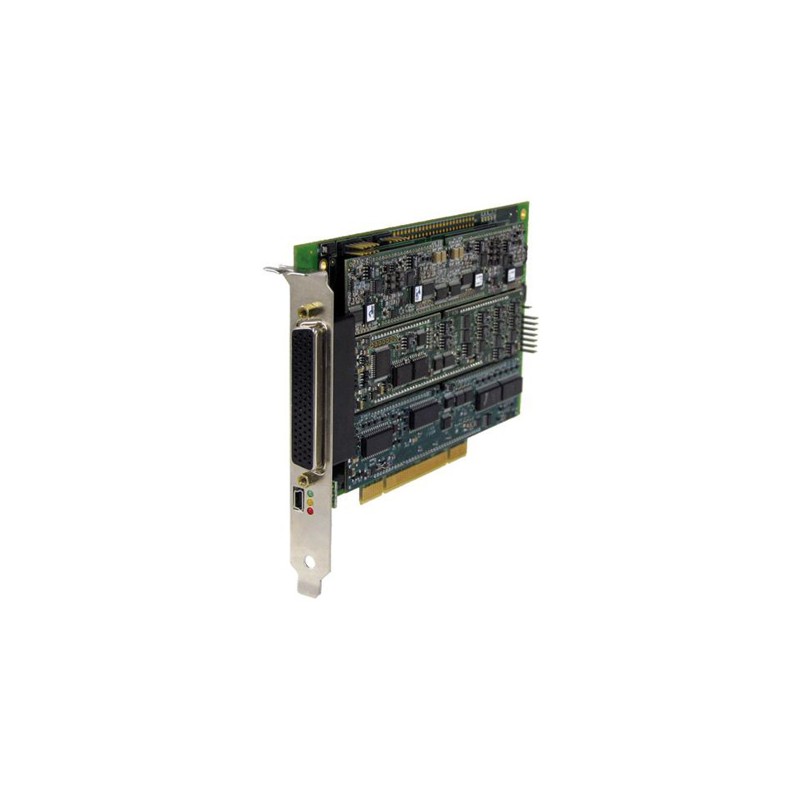

Le module 76C2 de NORTH ATLANTIC est une carte de communication et d’E/S multifonctions PC/PCIe avec trois emplacements de modules à choisir parmi les fonctions suivantes :

• A/D : 10 voies (+/-) 1.25 à 50 VDC et 4-20ma.
• D/A : 10 voies (+/-) 1.25, 2.5, 5 V, 10 VDC.
• 4 voies Haute tension, (+/-) 20 à 80 VDC.
• 4 voies fort courant, (+/-20) VDC à 100 mA max.
• E/S numériques : 16 voies TTL.
• E/S Programmables : 11voies Differentielles Multi-Mode.
• Génération de signaux : 4 voies générateur de fonction, 10-130 kHz, 0-15Vpp (5.3 Vrms).
• RTD : 6 voies de mesure 2,3 or 4 fils résistance Platinium..
• E/S discrètes : 16 voies E/S Discrètes (0-80 VDC),.
• L(R)VDT/D : 4 voies L(R)VDTLD 2, 3 or 4 wire L(R)VDT.
• S(R)/D : 4 voies Synchro ou Resolver/D.
• Référence : 1 voie 2.2 VA program, 2-115volts.

Des améliorations supplémentaires incluent la mise en mémoire tampon de données FIFO pour certains modules. En utilisant plusieurs DSP, la carte mère améliorée offre une puissance de traitement supérieure et un contrôle de pré-traitement dédié pour chaque module.

En éliminant le besoin de cartes multiples, spécialisées et à fonction unique, cette conception unique évite les logements de boîtier et réduit la consommation d’énergie.

La carte 76C2, une carte basse consommation/haute performance, est parfaitement adaptée aux applications de défense, d’aérospatiale et industrielle.

Des fonctions préexistantes et entièrement testées peuvent être combinées rapidement et facilement de manière illimitée. Chaque fonction d’E/S dispose d’un traitement dédié, libérant le SBC du système d’une surcharge inutile de la gestion des données.

Le 76C2 comprend des kits de support logiciel (SSK) pour plusieurs systèmes d’exploitation. De plus, les clés SSK sont fournies avec du code source et des API d’E/S de bibliothèque spécifiques à la carte pour faciliter l’intégration du système.

CARACTÉRISTIQUES :

• Carte PCI demi-taille à un emplacement.
• Prise en charge de trois modules de fonction intelligents indépendants.
• Une variété de modules d’E / S et de communication parmi lesquels choisir.
• Contrôle via l’interface de bus PCIe.
• Mise en mémoire tampon des données FIFO pour les fonctions A / D, D / A, S / D et LVDT.
• Connexions via le panneau avant, le panneau arrière ou les deux.
• Aucun dommage si des signaux sont appliqués lorsque la carte n’est pas alimentée.
• Test intégré d’arrière-plan (BIT) automatique (en fonction du module).
• Kit de support logiciel (SSK) et pilotes disponibles.
• Modèles commerciaux et robustes.
• Température de fonctionnement : 0 ° C à 70 ° C commerciale, -40 ° C à + 85 ° C.
