73SD4 — Module PC104 jusqu'à 6 voies S/R

Module PC104 jusqu’à 6 voies S/R - 73SD4 NORTH ATLANTIC

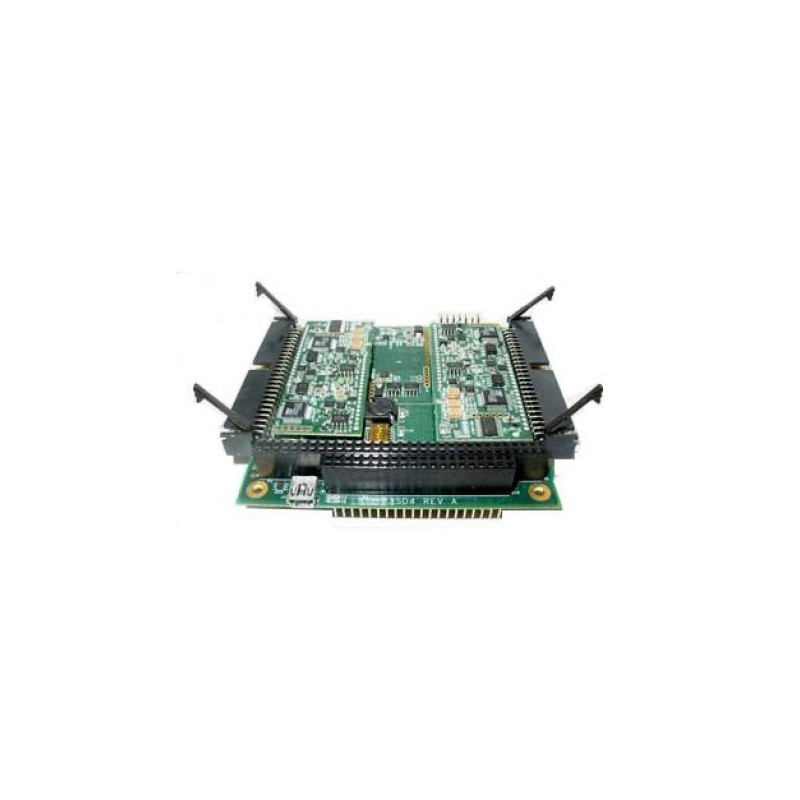

Le module 73SD4 de NORTH ATLANTIC est une carte de mesure Synchro/Resolver basée sur le DSP et conforme à la norme PC104, avec six canaux séparés et isolés.

Ces canaux peuvent incorporer jusqu’à six convertisseurs de suivi Synchro/Resolver numérique dans un module d’empilement.

Les fonctions standards incluent 16 E/S numériques TTL, un test intégré en arrière-plan (BIT) pour la vérification et la génération de rapports en continu de chaque canal, des diagnostics approfondis et des sorties numériques de vitesse.

Conçu spécialement pour les applications de défense, aérospatiales et industrielles, le 73SD4 prend en charge les compteurs de référence et de virage en option.

Cette carte nécessite un refroidissement par air forcé.

CARACTÉRISTIQUES :

• Six canaux isolés pour un maximum de six convertisseurs de suivi Synchro/Resolver numériques distincts.
• Taux de suivi jusqu’à 150 RPS.
• Résolution : 16 bits.
• 1 minute d’arc de précision.
• Rapports de vitesse programmables : 1 : 1 à 255 : 1.
• Alerte de changement d’angle.
• Sortie numérique de vitesse.
• Correction automatique de phase.
• Test intégré d’arrière-plan continu (BIT).
• Fonctions de perte de référence, de perte de signal et de verrouillage.
• Bande passante programmable.
• Sorties de commutation à effet Hall optionnelles.
• Capteur programmable optionnel (A & B) et sorties d’index.
• Fourniture de référence à bord facultative.
• Le kit de support logiciel (SSK) et les pilotes sont disponibles.
