73LD4 — Module PC104 jusqu'à 6 voies RVDT/LVDT

Module PC104 jusqu’à 6 voies RVDT/LVDT - 73LD4 NORTH ATLANTIC

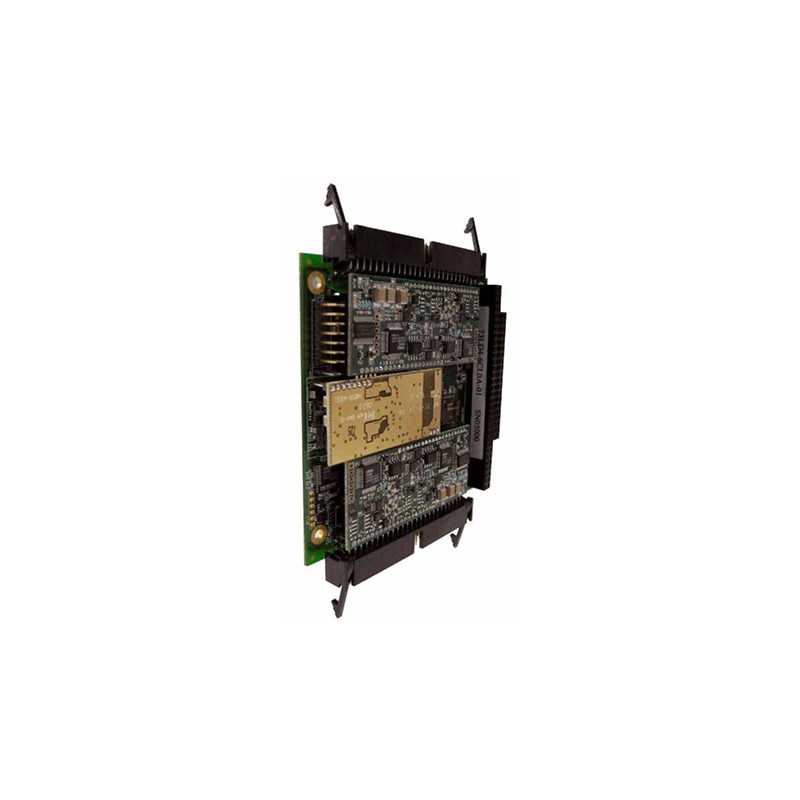

Le module 73LD4 de NORTH ATLANTIC est une carte de mesure d’interface RVDT/LVDT conforme au format PC104 avec six canaux séparés isolés par transformateur.

Ces canaux peuvent intégrer jusqu’à six convertisseurs de suivi LVDT / RVDT-to-Digital programmables dans un module d’empilement.

Chaque canal est programmable pour des entrées à 2, 3 ou 4 fils.

La fréquence de fonctionnement entre 360 Hz et 10 kHz peut être spécifiée. Chaque canal produit également des sorties de codeur incrémentiel différentiel (A et B) avec une résolution programmable et une impulsion de marqueur de zéro degré.

Les fonctionnalités standards incluent 16 E/S numériques TTL, un test intégré en arrière-plan (BIT) pour une vérification et un rapport continus sur la santé de chaque canal et des diagnostics complets.

Spécialement conçu pour la défense, l’aérospatiale et les applications industrielles, le 73LD4 prend en charge une alimentation de référence en option.

Nécessite un refroidissement à air forcé.

CARACTÉRISTIQUES :

• Six canaux séparés isolés par transformateur.
• Nécessite seulement +5 VDC.
• Test intégré en arrière-plan (BIT) avec détection de perte de signal.
• Résolution : 16 bits.
• Auto-étalonnage, retrait non requis.
• Bande passante programmable.
• 16 E/S TTL programmables.
• Minuterie de surveillance et réinitialisation logicielle.
• Bus de données PC104 16 bits.
• Fréquence de référence : 360 Hz à 10 kHz.
• Isolation galvanique.
• Fonction de verrouillage.
• La référence synthétique compense le déphasage de ± 60 °.
• Aucun ajustement ni ajustement requis.
