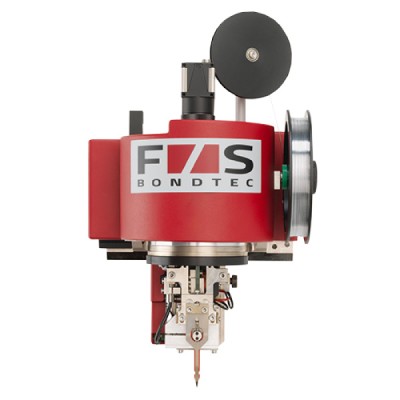

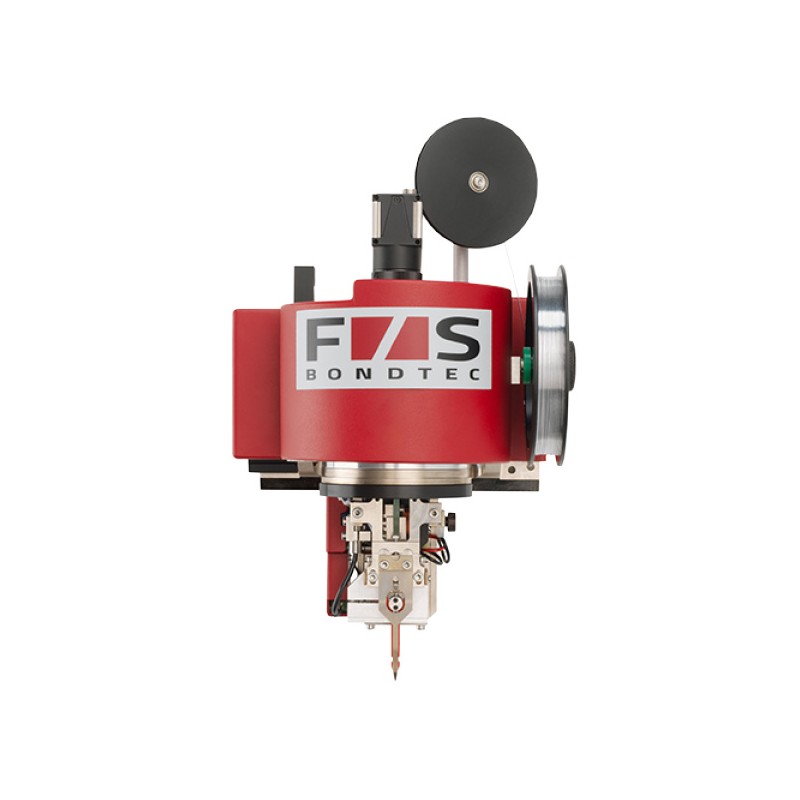

5650i — Wire bonder - Wedge-Wedge gros fil - Semi-automatique

Name: 5650i — Wire bonder - Wedge-Wedge gros fil - Semi-automatique
Brand: Bondtec
SKU: 5650i

Wire bonder - Wedge-Wedge gros fil - Semi-automatique | 5650i Bondtec.

Wire bonder - Wedge-Wedge gros fil - Semi-automatique | 5650i Bondtec.

Le système de bonding semi-automatique wedge-wedge 5650i de BONDTEC comble le vide entre les bonders manuels et full automatiques. Il est contrôlé par PC et permet de programmer toute sorte de bonding et bumps. Les points d’ajustement sont préprogrammés au travers d’un système de visé et d’une caméra. Les bonds sont exécutés automatiquement sans intervention d’un opérateur.

Deux modes de fonctionnement sont disponibles :

Simple bond pour la réparation d’échantillons.
Multi bond pour l’apprentissage et le bonding de composants.

Le système 5650i possède de nombreuses fonctionnalités ce qui fait de lui, l’instrument idéal pour du « bonding » à haute cadence ou sur des accès étroits et profonds.

La nouvelle fonctionnalité « Trace X » permet une traçabilité complète du processus de câblage, et parfaitement adaptée au besoin de l’opérateur. La nouvelle motorisation garantie une forme de boucle parfaite et répétable. La 5650i permet de câbler des fils de 100µm à 500µm de diamètre.

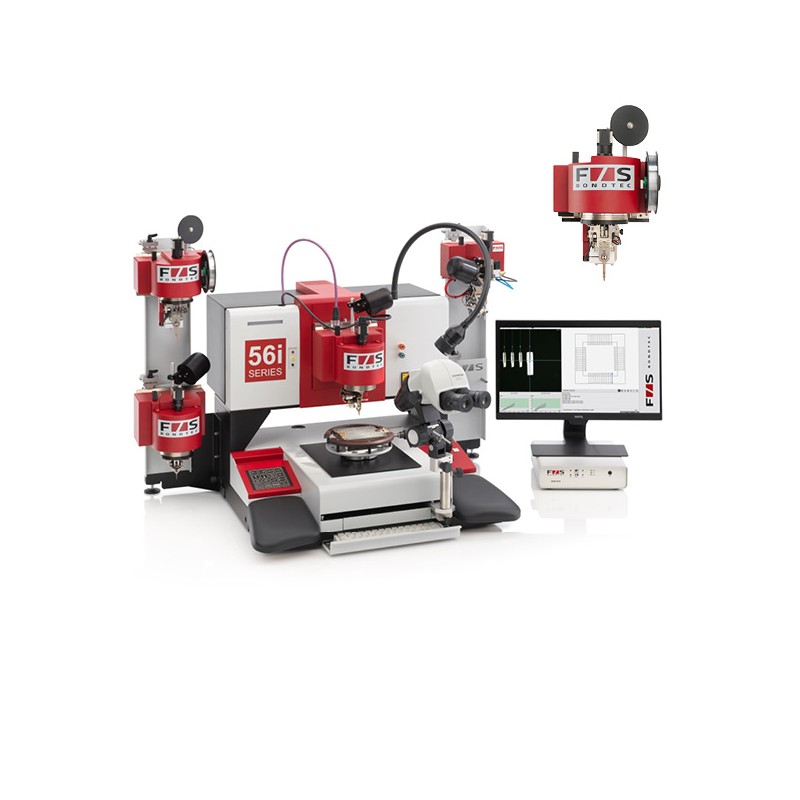

En quelques minutes le système 5650i peut être équipé d’autres têtes de câblages, ou se convertir en appareil de contrôle « pull/shear test » sans aucun outil ou ajustement spécifique. Ainsi le câblage peut être vérifié instantanément.

MB Electronique fournit des outils de bonding ainsi que des fils et rubans à la demande.

CARACTÉRISTISTIQUES :

Système 6 en 1.
Flexibilité imbattable.
Têtes de câblage interchangeables pour tous les processus de bonding et/ou de test.
Wirebonding entièrement automatique avec chargement manuel des échantillons.
Stockage illimité du nombre de programmes.
Paramètres de câblage extrêmement adaptables (formes de boucles, profils de force et de puissance, etc…).
Le système de reconnaissance de formes (PRU) le plus puissant du marché pour un réajustement automatique sans intervention d’un opérateur.
Logiciel programmable, innovant et très intuitif.
Débattement en X/Y : 100 x 100 mm.
Débattement en Z : 60 mm.
Résolution des déplacements mécaniques : 1 µm.
Diamètre de fil : de 100 µm à 500 µm.
Compatible fil Aluminium, Or, Cuivre.
Dérouleur de bobine motorisé intégré.
Capteur de toucher électronique sans contact très sensible et force programmable à commande numérique pour les surfaces de composants délicates.
Générateur d’ultrasons numérique à fréquences réglables.
Contrôle de limite de déformation (DLC) pour des contrôles de qualité en temps réel.
