5350 Heavy Wire — Système de bonding - Heavy Wire

Système de bonding - Heavy Wire - 5350 BONDTEC

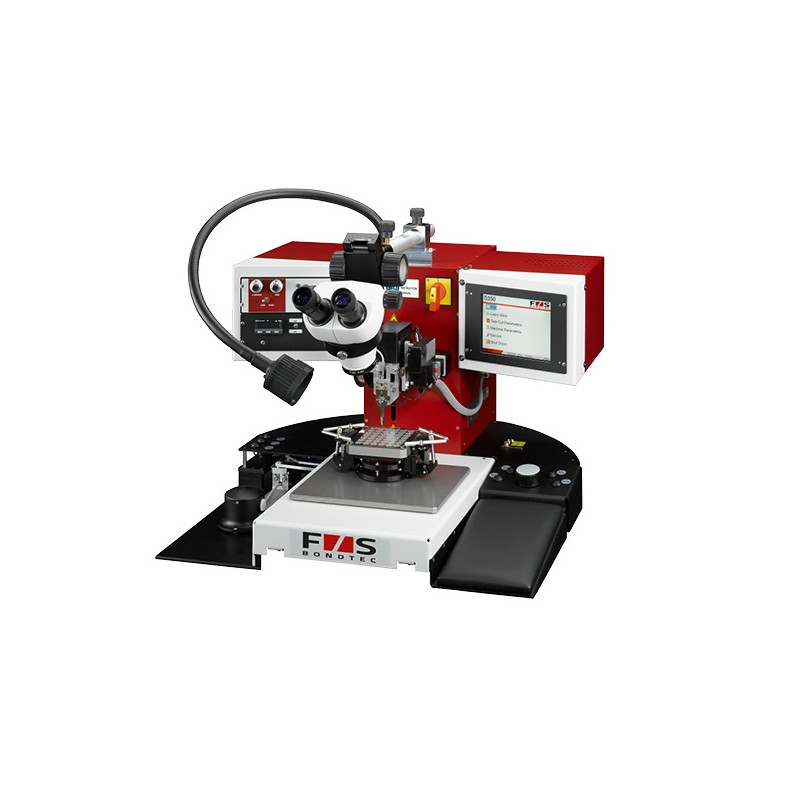

Le système de Bonding Wedge-Wedge 5350 de BONDTEC peut traiter les fils aluminium 100 à 500 µm,. Le modèle 5350HRC permettant lui de câbler du ruban jusqu’à 2000 x 300µm.

Grâce à son système de manipulation mécanique, l’opérateur peut créer différents genres de boucles aidé par écran couleur et une boule de contrôle rendant la programmation de cette machine très versatile.

L’axe des Z, entraîné par un moteur électrique précis, garantit des résultats constants et répétitifs.

En outre, chaque paramètre peut être sauvé au disque dur interne.

De plus, l’axe des Y est programmable/contrôlable permettant ainsi de programmer un retour en arrière d’un maximum de 4 mm.

Sa versatilité autorise une formation rapide des opérateurs.

C’est le choix idéal pour les applications de production, de laboratoire, de prototypage, de pré-séries et de réparation à échelle réduite.

MB Electronique fournit des outils de bonding DEWEYL ainsi que des fils et rubans à la demande.

CARACTÉRISTIQUES :

• Axes :
• > Déplacement sur l’axe Z de 60 mm.
• > Déplacement sur l’axe Y de 25 mm.
• > Déplacement en X et Y : 18x18mm.
• Mode manuel ou semi-automatique.
• Type de fil : Fil aluminium 100-500µm et fil de cuivre 100-300µm.
• Boucle : Wedge-Wegde pour fil épais, coupe frontale ou arrière. Wedge standards de longueur 2". Motorized wire spool (en option). Programmable voice-oil bond force system from 0 up to 1800 cN.
• Système à ultrasons : générateur 58 kHz (40 KHz, 90 kHz & 120 kHz en option)
• Dimensions : 63 x 58 x 40 cm.
• Poids : 30 kg.

AUTRES MODÈLES :

• 5310 : Wire bonder - Ball bonde - manuel.
• 5330 : Wire bonder - Wedge/Wedge - manuel.
• 53xxBDA : Ball Deep Access - manuel.
