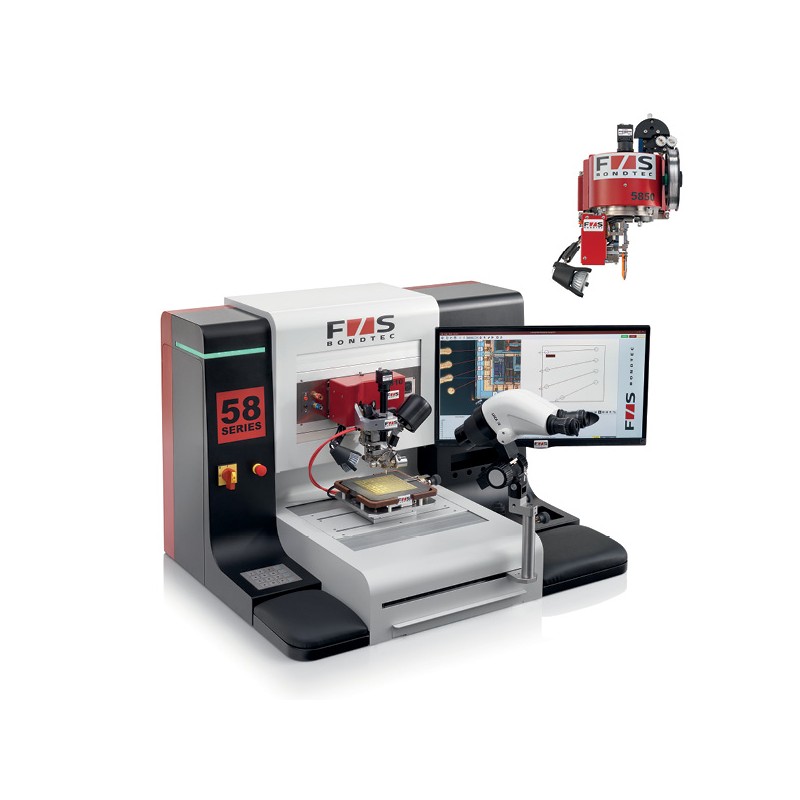

Le système 5850HR Heavy Ribbon de BONDTEC est un système de test wirebonder automatique à tête interchangeable.

Son mode de fonctionnement entièrement automatique convient parfaitement pour une production moyenne.

Les pièces à câbler sont mises en place par un opérateur (surface de travail 150 mm x 150 mm) mais le process de câblage est lui entièrement automatisé grâce à la reconnaissance d’image et donc sans aucune intervention humaine (vitesse de câblage : 1 fil / sec).

Chaque câblage sera fait en quelques secondes rendant cette machine la solution parfaite pour la R&D (existence d’un mode manuel) et la moyenne production. Cette version permet de câbler du ruban jusqu’à 2000µm x 300µm.

Le wirebonder 5850HR possède un système de reconnaisance de patern le plus puissant du marché.

Il peut stocker un nombre illimité de programmes.

Il permet également un contrôle de limite de déformation (DLC) pour des contrôles de qualité en temps réel.

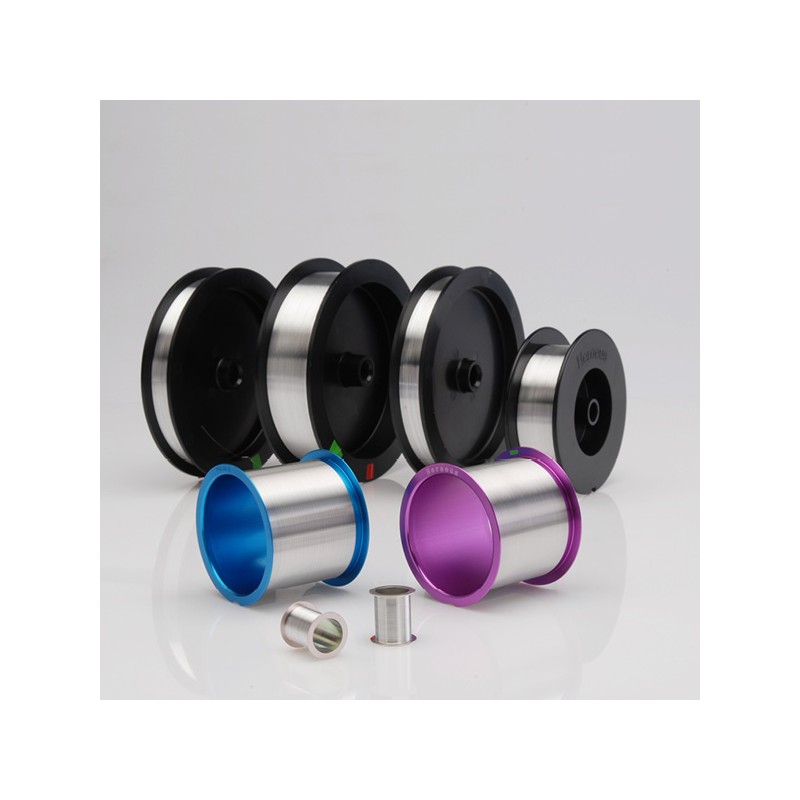

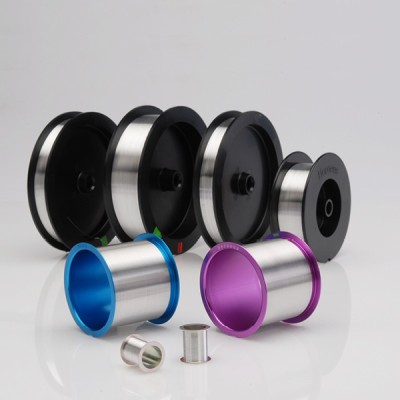

MB Electronique fournit des outils de bonding DEWEYL ainsi que des fils et rubans à la demande.

CARACTÉRISTIQUES :

Zone de travail : x=200 mm / y=150 mm.
Résolution : 1 µm.
Type de fil : Ruban aluminium 2000-300µm et fil de cuivre 300-500µm.
Boucle : Wedge-Wegde pour fil épais. Wedge standards de longueur 2" (jusqu’à 90 mm). Motorized wire spool (en option). Programmable voice-oil bond force system from 0 up to 1800 cN.
Système à ultrasons : générateur 60 kHz (40 KHz, 90 kHz & 120 kHz en option)
Dual core PC, Ethernet, USB 2.0/3.0.
GigE-CDD-Colour Camera, mise en réseau sur serveur TCP/IP.
Écran : écran plat 22".
Dimensions ( h x l x p) : 92x71x65 cm.
Poids : 80 kg.
En option : convertible à partir de la tête 5850 standard.
